Instrukcja obsługi zestawu adapterów i siłownika mechaniczno-hydraulicznego CLAS OM 3493...
Kompletny przewodnik użytkownika dla zestawu CLAS OM 3493. Dowiedz się, jak bezpiecznie obsługiwać siłownik mechaniczno-hydrauliczny 16T, poznaj parametry techniczne, zasady konserwacji oraz limity siły nacisku.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Siłownik CLAS OM 3493 to narzędzie mechaniczno-hydrauliczne o sile 16 ton. Maksymalny moment obrotowy wynosi 38 Nm. Nie wolno używać narzędzi pneumatycznych do jego obsługi. str. 4, 5, 6
Najważniejsze czynności
- Smarowanie śruby przed użyciem. str. 6
- Ręczne wkręcanie śruby manewrowej kluczem CH.19. str. 6
Pierwsze uruchomienie
- Sprawdź stan gwintów narzędzia (min. 40 mm długości) i umieść siłownik na stabilnej powierzchni. str. 6
Problemy i rozwiązania
Wyciek płynu
W przypadku wycieku płynu wewnętrznego, urządzenie musi zostać naprawione przez wykwalifikowany personel.
str. 6Konserwacja i reset
- Przechowuj siłownik z tłokiem całkowicie wsuniętym w suchym miejscu. str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Siła | 156.960 N | Maksymalna siła nacisku | str. 5 |
| Skok | 20 mm | Maksymalny wysuw tłoka | str. 5 |
| Moment obrotowy | 38 Nm | Maksymalny moment dokręcania | str. 5 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Dane techniczne str. 5, 10
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Przed przystąpieniem do pracy z siłownikiem CLAS OM 3493 należy bezwzględnie przeczytać instrukcję. Urządzenie jest przeznaczone do prac warsztatowych wymagających dużej siły nacisku (do 16 ton). Kluczowe ograniczenie: Maksymalny moment obrotowy wynosi 38 Nm. Nie wolno używać narzędzi pneumatycznych ani elektrycznych do obsługi siłownika, aby nie przekroczyć tego limitu.

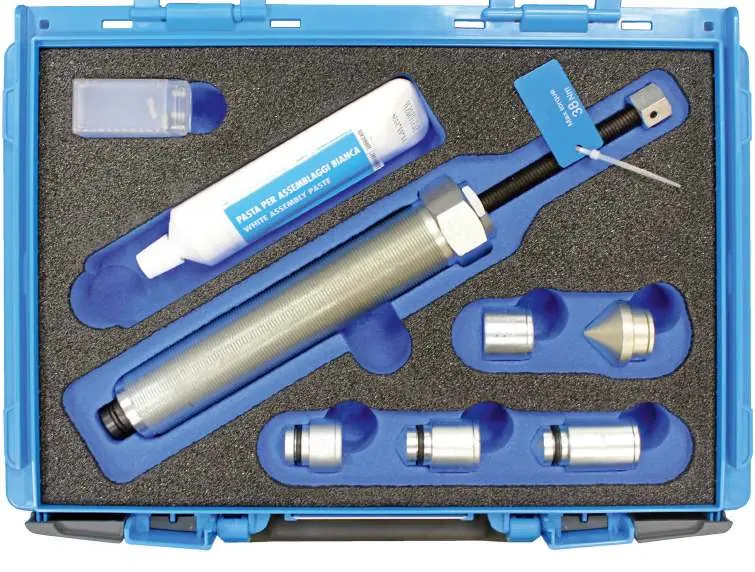

Opis urządzenia i elementy zestawu
Zestaw zawiera siłownik mechaniczno-hydrauliczny oraz komplet adapterów i przedłużek. Główne elementy to korpus zewnętrzny (1-1/2" CH41) oraz śruba manewrowa (CH 19 mm). W skład zestawu wchodzą różne przedłużki (D.28, długości 16, 24, 36 mm) oraz adaptery z końcówkami stożkowymi.
Zastosowanie
Siłownik jest przeznaczony do zastosowań w przemyśle motoryzacyjnym, w tym:
- Demontaż piast.
- Montaż łożysk.
- Odblokowywanie zapieczonych komponentów mechanicznych.
- Wymiana silent blocków.
Dane techniczne
Parametry pracy siłownika:
- Siła nacisku: 156.960 N (16 ton).
- Maksymalny skok tłoka: 20 mm.
- Maksymalny moment obrotowy: 38 Nm.
- Wymiary: Ø38 x 225 mm.
- Waga: 1,7 kg.
- Temperatura pracy: -10°C do 65°C.
Obsługa
Procedura pracy:
- Umieść siłownik na stabilnej powierzchni, prostopadle do kierunku nacisku.
- Sprawdź, czy gwinty narzędzia są sprawne i mają minimum 40 mm długości.
- Nasmaruj śrubę smarem lub olejem.
- Wkręcaj śrubę manewrową (na uchwycie) zgodnie z ruchem wskazówek zegara, używając klucza CH.19.
- Podczas wkręcania przytrzymuj korpus kluczem CH.41.
- Po zakończeniu pracy wykręć śrubę do pozycji początkowej i ręcznie wsuń tłok.
Konserwacja
Urządzenie nie wymaga specjalistycznej konserwacji, jednak należy przestrzegać poniższych zasad:
- Przechowuj siłownik w suchym i czystym miejscu.
- Podczas przechowywania tłok powinien być całkowicie wsunięty, aby uniknąć uszkodzeń mechanicznych i korozji.
- Przed i po każdym użyciu sprawdzaj, czy nie występują wycieki smaru.
- W przypadku konieczności wymiany uszczelek, naprawę musi przeprowadzić wykwalifikowany personel.
Bezpieczeństwo
Zawsze stosuj środki ochrony indywidualnej: rękawice ochronne, okulary z osłonami bocznymi, obuwie ochronne i kask. Nie używaj siłownika jako podkładki lub klina. Upewnij się, że obciążenie jest rozłożone równomiernie na całej powierzchni tłoka.
Informacje o producencie
CLAS Équipements
Praktyczna pomoc
Typowe problemy
Wyciek płynu wewnętrznego
Nie używaj urządzenia. Skontaktuj się z autoryzowanym serwisem w celu naprawy.
Trudności z wkręcaniem
Sprawdź, czy gwinty są czyste i nasmarowane. Nie używaj narzędzi pneumatycznych.
Przed użyciem
- Sprawdź integralność śruby hydromechanicznej.
- Upewnij się, że gwinty narzędzia mają min. 40 mm długości.
- Załóż odzież ochronną (rękawice, okulary).
- Przygotuj klucze: CH.19 (do śruby) i CH.41 (do korpusu).
- Sprawdź, czy powierzchnia robocza jest stabilna.
Parametry w praktyce
- Moment obrotowy
- 38 Nm (maksymalny dopuszczalny moment dokręcania).
Ilustracje i schematy
- Schemat przedstawia budowę siłownika oraz listę części zamiennych z numerami katalogowymi (np. 270026020, 270026011).
Zgodność modelu
- Przeznaczony wyłącznie do przemysłu motoryzacyjnego.
- Wymaga użycia płynów hydraulicznych zgodnych z uszczelkami cylindra.
