Instrukcja montażu organizera 2-szufladowego ClosetMaid
Pobierz instrukcję montażu organizera 2-szufladowego ClosetMaid. Dowiedz się, jak bezpiecznie złożyć zestaw, zamontować go do ściany i zainstalować szuflady.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje montaż organizera 2-szufladowego ClosetMaid. Proces obejmuje złożenie ramy z paneli bocznych, półki i wsporników, montaż do ściany oraz instalację szuflad z ogranicznikami. str. 1, 6, 7, 8
Najważniejsze czynności
- Montaż do ściany str. 8
- Instalacja szuflad str. 9
Problemy i rozwiązania
Jednostka jest niestabilna
Upewnij się, że jednostka jest przymocowana do słupków ściennych.
str. 3, 8Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Limit obciążenia półki | 13,6 kg | Maksymalne obciążenie przy równomiernym rozłożeniu | str. 1 |
| Limit obciążenia szuflady | 3,4 kg | Maksymalne obciążenie przy równomiernym rozłożeniu | str. 1 |
Gdzie szukać w PDF
- Instrukcje bezpieczeństwa i limity str. 1, 3
- Lista części str. 4, 5
- Kroki montażu str. 6, 7, 8, 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu organizera 2-szufladowego ClosetMaid. Przed przystąpieniem do pracy należy zapoznać się z listą części oraz zasadami bezpieczeństwa. Produkt wymaga montażu do ściany w celu zapewnienia stabilności.
Limity obciążenia (przy równomiernym rozłożeniu):
- Półka górna: 13,6 kg (30 lbs)
- Szuflada: 3,4 kg (7,5 lbs)

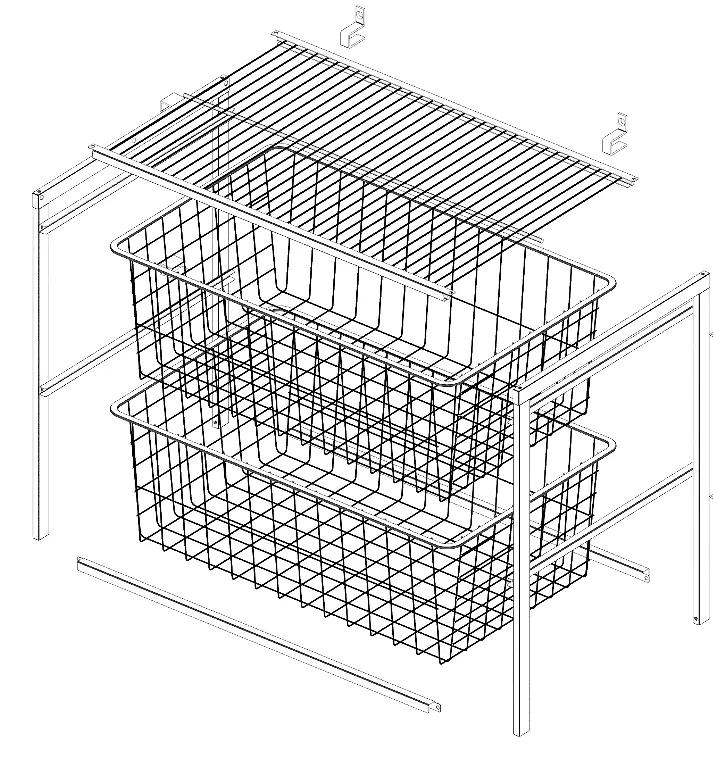

Zawartość zestawu
W opakowaniu znajdują się następujące elementy:
- Panele boczne (x2)
- Półka z drutu (x1)
- Wsporniki poprzeczne (x2)
- Kosze z drutu (x2)
- Zestaw montażowy: śruby 10 mm (x8), śruby z płaskim łbem 1-1/2 cala (x2), wsporniki ścienne (x2), ograniczniki kanału (x4), klucz imbusowy 2,5 mm (x1).
Montaż krok po kroku

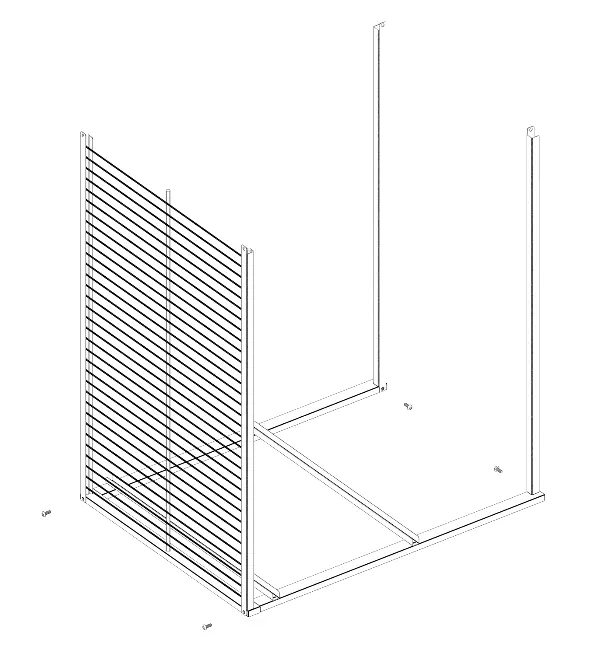

Krok 1: Montaż wsporników poprzecznych i półki
Włóż końce półki z drutu w otwory paneli bocznych. Przymocuj wsporniki poprzeczne do paneli bocznych za pomocą śrub 10 mm i klucza imbusowego. Uwaga: dolne wsporniki poprzeczne powinny być skierowane otwarciem do dołu.

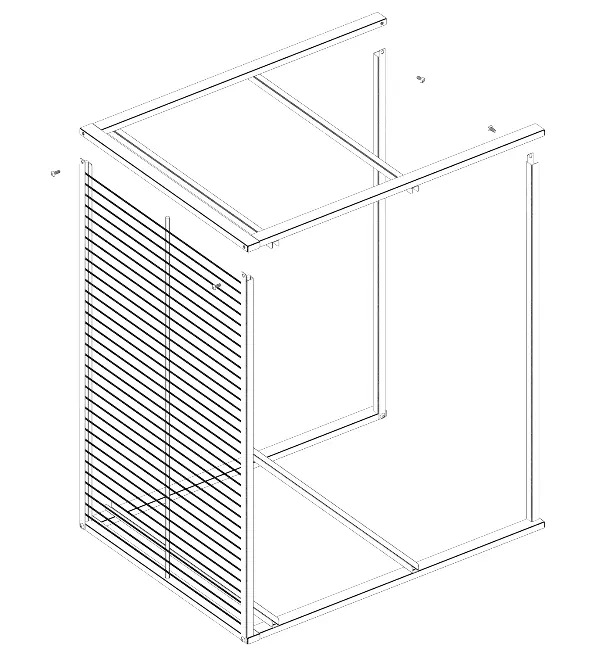

Krok 2: Montaż panelu bocznego
Powtórz proces łączenia półki i wsporników z drugim panelem bocznym, aby zamknąć konstrukcję ramy.

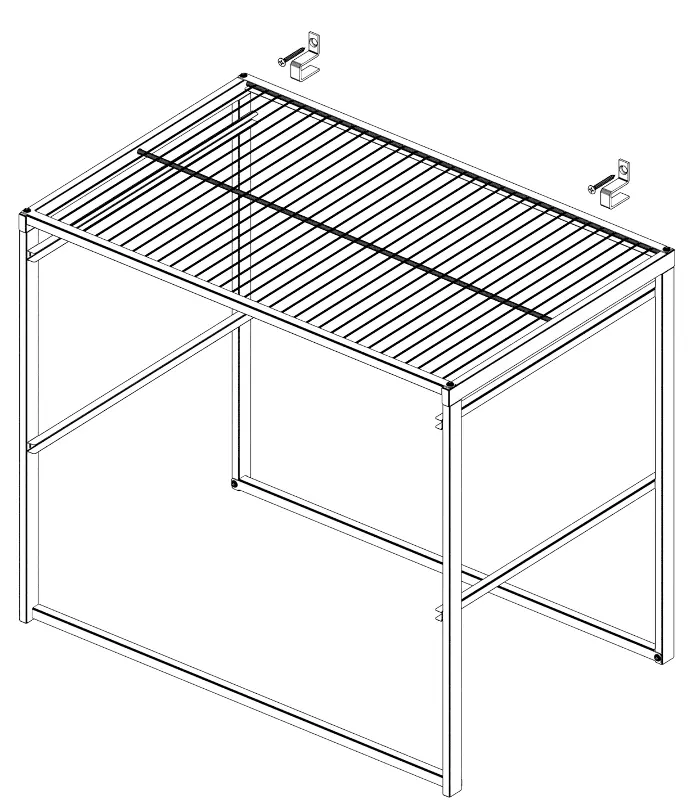

Krok 3: Montaż do ściany
Przymocuj wsporniki ścienne do jednostki, przekładając je przez półkę z drutu i wokół wsporników poprzecznych. Przykręć jednostkę do słupków ściennych za pomocą śrub 1-1/2 cala.

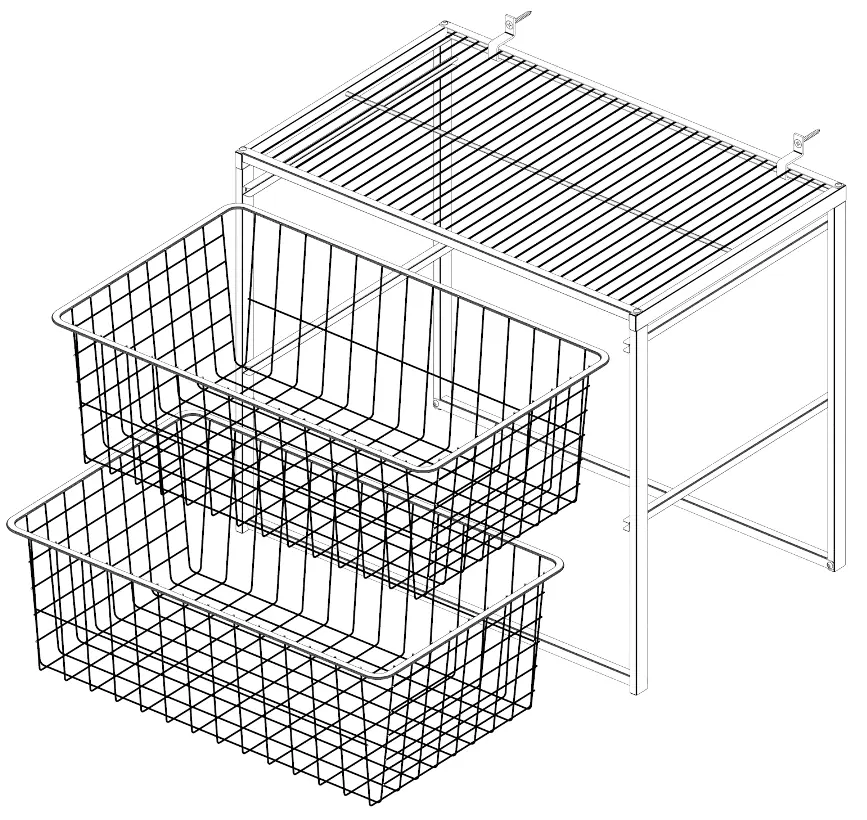

Krok 4: Instalacja koszy
Wsuń kosze w kanały prowadzące znajdujące się na panelach bocznych.

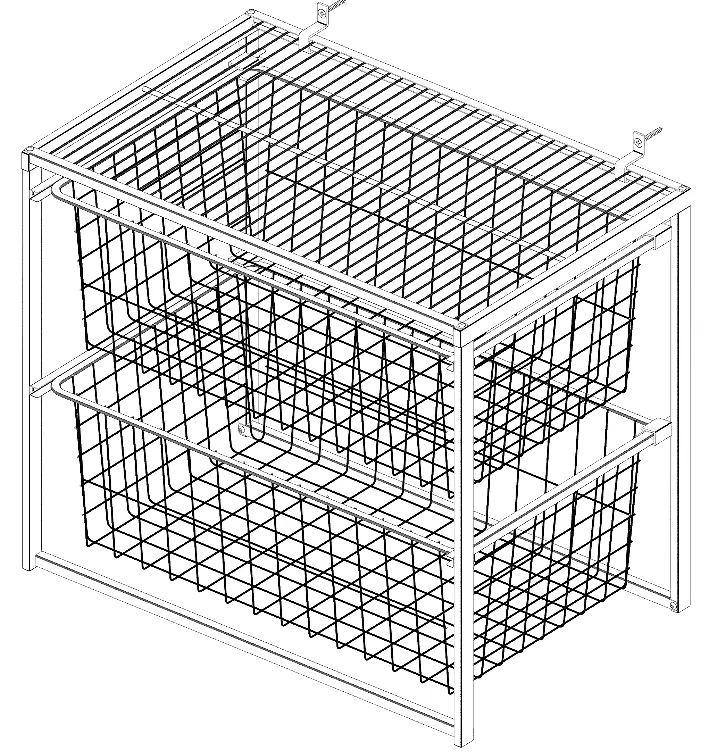

Krok 5: Montaż ograniczników kanału
Zaczep ograniczniki kanału (H4) na prowadnicach koszy i samych koszach na tylnym końcu każdego panelu bocznego, pomiędzy dwoma ostatnimi drutami kosza. Upewnij się, że długie końce ograniczników znajdują się na dole.
Bezpieczeństwo i ostrzeżenia
- Produkt zawiera małe części – ryzyko zadławienia.
- Nie należy siadać ani stawać na jednostce.
- Nie używać jako podstawy pod telewizor.
- Nie przeciążać półek ani szuflad.
- Zawsze opróżniaj jednostkę przed jej przeniesieniem.
- Wymagane jest zabezpieczenie jednostki do słupka ściennego, aby uniknąć przewrócenia.
Informacje o producencie
ClosetMaid
Praktyczna pomoc
Typowe problemy
Niestabilność jednostki
Upewnij się, że jednostka jest prawidłowo przymocowana do słupków ściennych (studs) za pomocą dołączonych wsporników.
Przeciążenie konstrukcji
Nie przekraczaj limitu 13,6 kg dla półki oraz 3,4 kg dla szuflady. Jeśli półka lub dno się wyginają, oznacza to przeciążenie.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części.
- Przygotuj wiertarkę do montażu ściennego.
- Zabezpiecz powierzchnię roboczą (np. podłogę) przed zarysowaniem.
- Upewnij się, że masz dostęp do słupków ściennych (studs) w miejscu montażu.
Parametry w praktyce
- Limit obciążenia półki
- Maksymalnie 13,6 kg przy równomiernym rozłożeniu ciężaru.
- Limit obciążenia szuflady
- Maksymalnie 3,4 kg przy równomiernym rozłożeniu ciężaru.
Ilustracje i schematy
- Instrukcja zawiera schematy montażowe dla każdego z 5 kroków instalacji.
- Rysunki pokazują orientację wsporników poprzecznych (otwarcie do dołu).
- Schemat montażu ściennego wskazuje na konieczność użycia wsporników (H2) i wkrętów (H1).
