Instrukcja montażu organizera do szafy ClosetMaid Suite Symphony 2-Drawer Tower
Kompletna instrukcja montażu organizera do szafy ClosetMaid Suite Symphony 2-Drawer Tower. Dowiedz się, jak bezpiecznie złożyć konstrukcję, zamontować szuflady i przymocować mebel do ściany.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowe kroki montażu wieży ClosetMaid Suite Symphony oraz opcjonalnych szuflad. Kluczowe jest przymocowanie mebla do ściany dla bezpieczeństwa. str. 1, 13, 28
Najważniejsze czynności
- Montaż wieży str. 5, 14
- Montaż szuflad str. 23, 28
- Mocowanie do ściany str. 13, 14
Problemy i rozwiązania
Mebel jest niestabilny
Przymocuj mebel do ściany za pomocą wsporników L.
str. 2, 13Gdzie szukać w PDF
- Lista części wieży str. 3
- Montaż wieży str. 5, 14
- Montaż szuflad str. 23, 28
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące montażu organizera do szafy ClosetMaid Suite Symphony 2-Drawer Tower. Przed przystąpieniem do pracy należy zapoznać się z listą części oraz zasadami bezpieczeństwa. Mebel musi zostać przymocowany do ściany, aby zapobiec przewróceniu.
- Bezpieczeństwo: Produkt zawiera małe części (ryzyko zadławienia). Nie przeciążaj półek. Zawsze mocuj mebel do ściany za pomocą dołączonych wsporników L.
- Narzędzia: Do montażu potrzebne będą: ołówek, młotek, śrubokręt (płaski), poziomica, wiertarka z wiertłami 1/4" (6 mm) i 1/16" (1,6 mm) oraz taśma miernicza.
Identyfikacja części
Przed rozpoczęciem montażu sprawdź zawartość opakowania zgodnie z listą części na stronie 3 (dla wieży) oraz stronie 21 (dla szuflad). Upewnij się, że posiadasz wszystkie niezbędne elementy, takie jak panele boczne, półki, zamki mimośrodowe (cam locks) i trzpienie (cam posts).
Wskazówki montażowe
Kluczowym elementem montażu jest prawidłowe użycie zamków mimośrodowych:
- Upewnij się, że strzałka na zamku wskazuje otwór w krawędzi panelu przed włożeniem.
- Wciśnij zamek do końca otworu.
- Użyj śrubokręta płaskiego, aby dokręcić zamek (nieco ponad pół obrotu), aż poczujesz opór.
Montaż wieży
- Przygotuj panele boczne, instalując zamki mimośrodowe i trzpienie zgodnie z krokami 1-4.
- Zainstaluj nóżki poziomujące w dolnej części paneli bocznych (krok 5).
- Połącz półki dolne z panelami bocznymi (krok 6).
- Zamontuj panel górny (krok 7).
- Przymocuj płyty wzmacniające (gussets) do tylnej części konstrukcji za pomocą gwoździ (krok 8).
- Przymocuj wieżę do ściany za pomocą wsporników L (krok 9).
- W przypadku piętrowania modułów, powtórz proces mocowania dla górnej części (krok 10).
Montaż szuflad
- Zainstaluj trzpienie i kołki w panelu przednim szuflady.
- Przykręć uchwyt do panelu przedniego.
- Połącz boki szuflady z panelem tylnym, wsuń dno szuflady w prowadnice.
- Przymocuj panel przedni do boków szuflady.
- Zainstaluj prowadnice szuflady (drawer slides) na bokach szuflady.
- Zamontuj szufladę w wieży, upewniając się, że mechanizm cichego domykania jest zablokowany.
Konserwacja
Regularnie sprawdzaj stabilność mebla i dokręcenie śrub. Nie przeciążaj półek – jeśli półka wygina się o więcej niż 1,2 cm, oznacza to przeciążenie.
Informacje o producencie
ClosetMaid
Praktyczna pomoc
Typowe problemy
Mebel jest niestabilny
Upewnij się, że mebel jest przymocowany do ściany za pomocą dołączonych wsporników L zgodnie z instrukcją.
Trudności z montażem zamków mimośrodowych (cam locks)
Upewnij się, że strzałka na zamku wskazuje otwór w krawędzi panelu przed włożeniem. Dokręcaj śrubokrętem płaskim do momentu wyczucia oporu.
Szuflada nie domyka się płynnie
Sprawdź, czy mechanizm cichego domykania jest w pełni wysunięty i zablokowany w prowadnicy.
Przed użyciem
- Sprawdź zawartość opakowania zgodnie z listą części.
- Przygotuj narzędzia: ołówek, młotek, śrubokręt, poziomicę, wiertarkę.
- Zabezpiecz powierzchnię roboczą przed zarysowaniami.
- Upewnij się, że masz pomocnika do podnoszenia ciężkich elementów.
- Sprawdź, czy ściana jest odpowiednia do montażu wsporników.
Parametry w praktyce
- Gusset board
- Płyta wzmacniająca (narożnikowa) zapewniająca stabilność konstrukcji.
Ilustracje i schematy

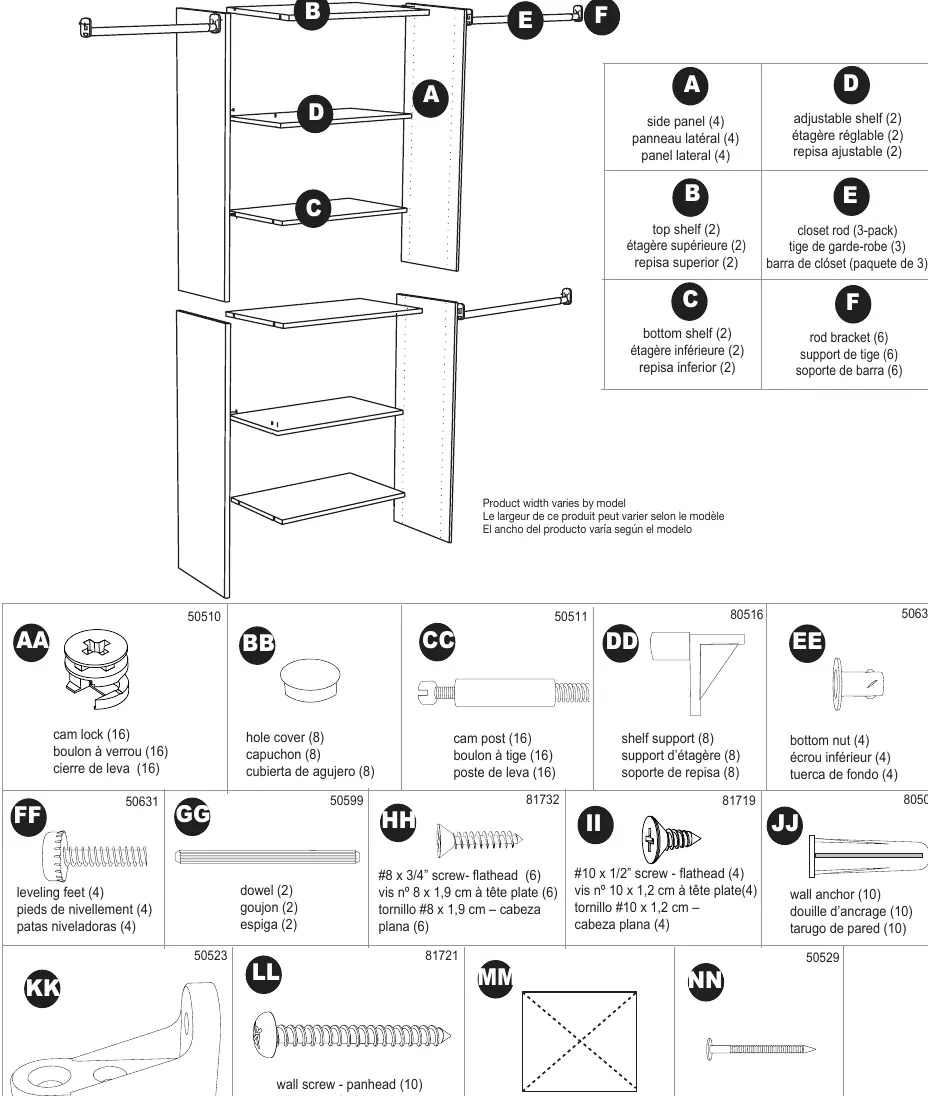

- Strona 3: Schemat części wieży.

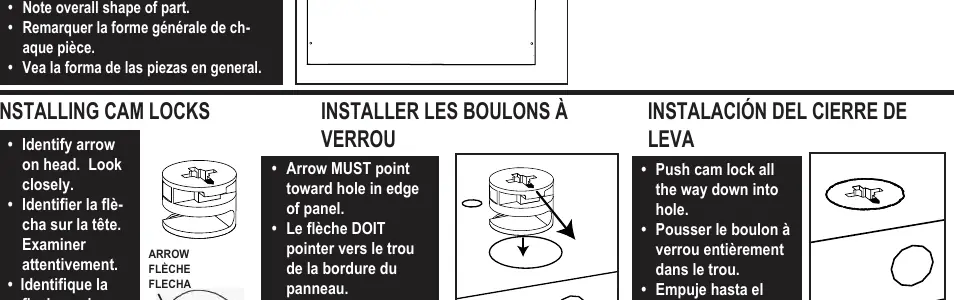

- Strona 4: Instrukcja montażu zamków mimośrodowych.

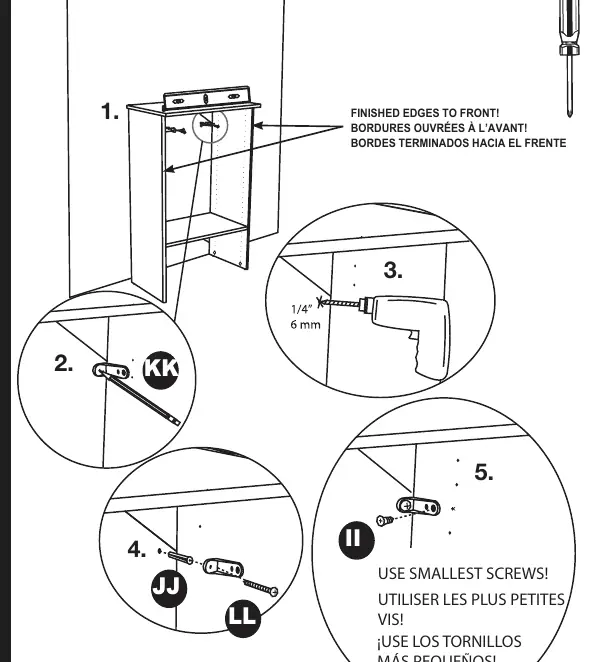

- Strona 13: Instrukcja mocowania wieży do ściany.
- Strona 21: Schemat części szuflady.

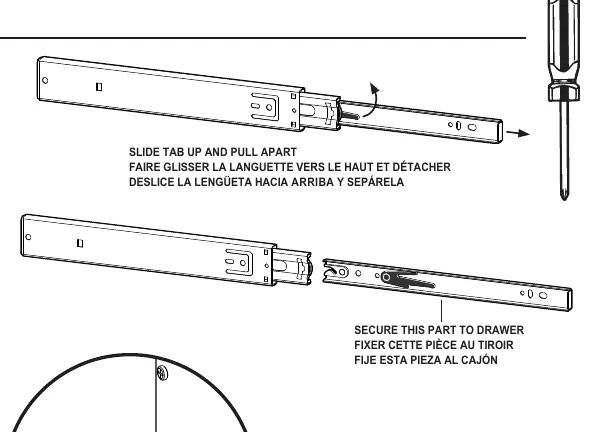

- Strona 28: Instrukcja montażu prowadnic szuflady.
Zgodność modelu
- Szerokość produktu może się różnić w zależności od modelu.
- Wszystkie moduły muszą być przymocowane do ściany.
- Szuflady są sprzedawane oddzielnie od wieży.
