Instrukcja obsługi centrali alarmowej Comelit Vedo 2.15.x
Kompletny przewodnik instalacji i konfiguracji centrali alarmowej Comelit Vedo 2.15.x. Dowiedz się, jak montować moduły, podłączać magistralę, programować strefy i zarządzać systemem.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Centrala Comelit Vedo 2.15.x to system alarmowy obsługujący do 200 stref. Programowanie odbywa się przez klawiaturę lub oprogramowanie PC. System wymaga poprawnej konfiguracji magistrali RS485 i stref zgodnie z normą EN 50131-1. str. 3, 41
Najważniejsze czynności
- Montaż obudowy i płyty głównej str. 34, 35, 36, 37
- Podłączenie magistrali RS485 str. 21
- Programowanie z klawiatury str. 41, 42
Pierwsze uruchomienie
- Podłącz zasilanie i akumulator. Po uruchomieniu, tylko klawiatura nr 1 jest aktywna. str. 41
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Błąd magistrali (Bus error)
Sprawdź unikalność adresów urządzeń na magistrali.
str. 3
Alarm sabotażowy
Sprawdź styki sabotażowe i zamknięcie obudowy.
str. 27, 32Konserwacja i reset
- Reset do ustawień fabrycznych (Partial/Total) str. 43
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania | 10-15 V | Zakres napięcia pracy dla urządzeń na magistrali. | str. 6, 12 |
| Prędkość magistrali | 38400 baud | Standardowa prędkość komunikacji magistrali RS485. | str. 3, 26 |
Gdzie szukać w PDF
- Opis systemu str. 3
- Instalacja mechaniczna str. 34, 36
- Podłączenia elektryczne str. 8, 10, 21
- Programowanie str. 41, 42
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Centrala alarmowa Comelit Vedo 2.15.x to zaawansowany system I&HAS (Intrusion and Hold Up alarm system) przeznaczony do obiektów mieszkalnych, komercyjnych i przemysłowych. System obsługuje do 200 stref i 16 obszarów. Instalacja musi być przeprowadzona przez wykwalifikowany personel techniczny zgodnie z obowiązującymi normami bezpieczeństwa.
Opis systemu
System składa się z jednostki centralnej (płyta główna) oraz urządzeń peryferyjnych podłączonych do magistrali RS485. Centrala posiada wbudowany dialer cyfrowy i może być rozbudowana o moduły GSM, IP oraz komunikacji głosowej.
Instalacja i montaż

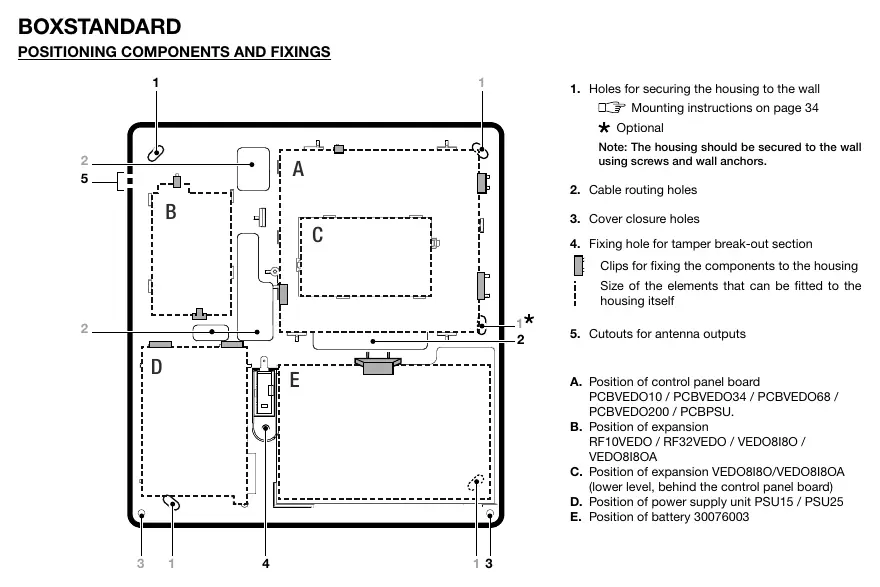

Montaż centrali może odbywać się w obudowach typu BOXSTANDARD lub BOXMETAL. Kluczowe kroki instalacji obejmują:

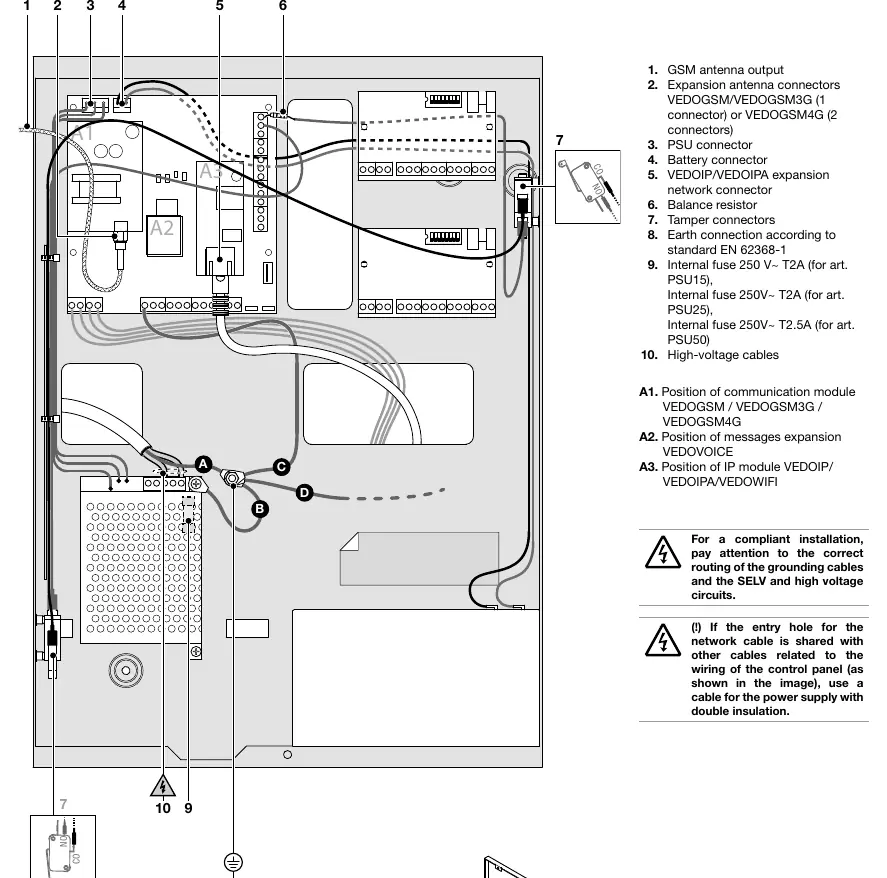

- Separacja obwodów: Należy zachować separację między obwodami niskiego napięcia (SELV) a obwodami wysokiego napięcia (230V).
- Podłączenie magistrali: Urządzenia peryferyjne należy łączyć metodą "in and out". Należy unikać połączeń gwiazdowych.
- Zakończenie magistrali: Na obu końcach magistrali należy zastosować rezystor końcowy 120 Ohm.
- Zasilanie: Centrala wymaga podłączenia akumulatora podtrzymującego. Należy przestrzegać wytycznych dotyczących przekroju przewodów w zależności od odległości.
Programowanie
System można programować bezpośrednio z klawiatury lub za pomocą dedykowanego oprogramowania Safe Manager na PC. Domyślny kod instalatora to 001961, a kod użytkownika 111111.
Rozwiązywanie problemów
System sygnalizuje błędy za pomocą diod LED na płytach głównych i modułach. W przypadku błędu magistrali (Bus error), należy sprawdzić unikalność adresów urządzeń. Alarmy sabotażowe (Tamper) wymagają sprawdzenia zamknięcia obudowy i poprawności podłączenia styków sabotażowych.
Dane techniczne
Centrala pracuje w zakresie napięć 10-15 V. Pobór prądu zależy od konfiguracji i podłączonych modułów rozszerzeń. Urządzenie spełnia normy EN 50131-1 (Grade 2).
Praktyczna pomoc
Typowe problemy
Błąd magistrali (Bus error)
Sprawdź, czy dwa urządzenia tego samego typu nie mają tego samego adresu logicznego. Upewnij się, że magistrala jest poprawnie zakończona rezystorem 120 Ohm.
Alarm sabotażowy (Tamper)
Sprawdź, czy obudowa jest poprawnie zamknięta i czy styk sabotażowy jest wciśnięty. Upewnij się, że przewody sabotażowe są poprawnie podłączone do wejścia 24H.
Brak komunikacji z modułem
Sprawdź poprawność podłączenia złącza modułu (np. MOD5 dla GSM) oraz czy moduł został włączony w oprogramowaniu Safe Manager.
Przed użyciem
- Sprawdź, czy zasilanie 230V jest odłączone przed przystąpieniem do prac.
- Upewnij się, że wszystkie wejścia są poprawnie podłączone (NC/NO/zbalansowane).
- Sprawdź, czy magistrala RS485 jest poprawnie okablowana (metoda in-out).
- Upewnij się, że rezystory końcowe 120 Ohm są zainstalowane na końcach magistrali.
- Sprawdź, czy akumulator jest podłączony i naładowany.
- Upewnij się, że wszystkie obudowy są zamknięte i styki sabotażowe aktywne.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Magistrala RS485
- Standardowa prędkość komunikacji to 38400 baud. Przy dużej liczbie urządzeń zalecane 115200 baud.
- Napięcie pracy
- Zakres 10-15 V DC. Należy zapewnić minimum 11 V na najdalszym urządzeniu.
Ilustracje i schematy
- Schematy połączeń magistrali pokazują metodę łączenia 'in and out' z rezystorami końcowymi.
- Schematy wejść pokazują konfigurację NC, NO, Single, Double i Triple Balance z odpowiednimi wartościami rezystorów (1.8K, 3.3K).
- Schematy połączeń sygnalizatorów pokazują sposób podłączenia zasilania i sterowania przekaźnikiem.
Zgodność modelu
- Moduły rozszerzeń (np. VEDO8I8O) muszą być adresowane za pomocą przełączników DIP.
- Niektóre moduły (np. RF10VEDO) nie mogą być montowane w obudowie metalowej BOXMETAL.
- Wymagana wersja firmware dla modułu VEDOWIFI to 2.15.x lub wyższa.
