Instrukcja podłączenia i programowania komunikatora Uplink 5530M z centralą Honeywell
Przewodnik instalacji i konfiguracji komunikatora komórkowego Uplink serii 5530M z centralą alarmową Honeywell Vista 20SE. Zawiera schemat połączeń elektrycznych oraz tabelę kodów programowania klawiatury dla włączenia raportowania Contact...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje sposób podłączenia komunikatora komórkowego Uplink serii 5530M do centrali alarmowej Honeywell Vista 20SE oraz procedurę programowania panelu w celu włączenia raportowania Contact ID. str. 1, 2
Najważniejsze czynności
- Podłączenie komunikatora do centrali str. 1
- Programowanie raportowania Contact ID str. 2
Gdzie szukać w PDF
- Schemat podłączenia str. 1
- Tabela programowania str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćWażne uwagi dotyczące instalacji
Instalacja komunikatora powinna być przeprowadzona przez doświadczonego instalatora systemów alarmowych, aby zapewnić pełną funkcjonalność i poprawne działanie systemu. Należy przestrzegać następujących zasad:
- Ostrzeżenie: Nie należy prowadzić przewodów nad płytką drukowaną urządzenia.
- Testy: Po zakończeniu instalacji wymagane jest przeprowadzenie pełnych testów panelu oraz potwierdzenie sygnału.
- Nowa funkcja: Status panelu może być pobierany nie tylko z wyjścia PGM, ale także z raportów Open/Close dialera. Funkcja ta wymaga włączenia raportowania Open/Close podczas procedury parowania.
Schemat podłączenia
Podłączenie komunikatora 5530M do centrali Honeywell Vista 20SE wymaga połączenia odpowiednich pinów. Należy zwrócić szczególną uwagę na poprawne podłączenie zasilania (+/-) oraz linii danych (DAT1, DAT2) i linii telefonicznych (TIP, RING) zgodnie z dostarczonym schematem.
Programowanie centrali
Konfiguracja odbywa się za pomocą klawiatury centrali alarmowej. Aby włączyć raportowanie Contact ID, należy wykonać następujące kroki:

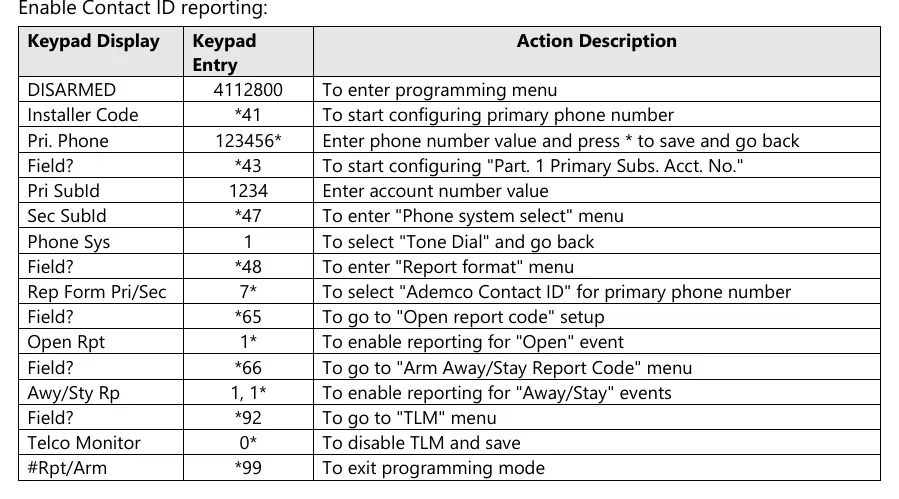

- Wejście w tryb programowania: 4112800
- Konfiguracja numeru telefonu: *41, wprowadź numer, * (zapisz i wróć)
- Konfiguracja konta: *43, wprowadź numer konta
- Wybór systemu telefonicznego: *47, 1 (Tone Dial)
- Wybór formatu raportowania: *48, 7* (Ademco Contact ID)
- Włączenie raportowania Open: *65, 1*
- Włączenie raportowania Away/Stay: *66, 1, 1*
- Wyłączenie monitorowania linii telefonicznej (TLM): *92, 0*
- Wyjście z trybu programowania: *99*
Informacje o producencie
Honeywell International Inc.
Praktyczna pomoc
Typowe problemy
Błędy w komunikacji lub działaniu
Upewnij się, że okablowanie nie przebiega nad płytką drukowaną urządzenia.
Brak raportowania statusu Open/Close
Upewnij się, że funkcja raportowania Open/Close została włączona podczas początkowej procedury parowania.
Błędy linii telefonicznej
Wyłącz monitorowanie linii (TLM) w menu programowania (*92, 0*).
Przed użyciem
- Zatrudnij doświadczonego instalatora alarmów
- Sprawdź poprawność okablowania zgodnie ze schematem
- Włącz raportowanie Open/Close podczas parowania
- Przeprowadź pełne testy panelu i potwierdzenie sygnału
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schemat przedstawia połączenia między komunikatorem 5530M a centralą Vista 20SE, w tym zasilanie, linie danych oraz połączenia telefoniczne TIP/RING.
Zgodność modelu
- Instrukcja dotyczy komunikatorów Uplink serii 5530M współpracujących z centralą Honeywell Vista 20SE.
