Niniejsza instrukcja "Quick Start Guide" przeznaczona jest dla skanera przemysłowego Honeywell Granit Ultra 2100i. Dokument zawiera kluczowe procedury instalacji, podłączenia do komputera oraz konfiguracji urządzenia za pomocą kodów kreskowych. Przed rozpoczęciem pracy upewnij się, że komputer jest wyłączony.
Podłączenie skanera
Aby poprawnie podłączyć skaner i zapewnić jego szczelność (IP65/68), należy wykonać następujące kroki:
- Wyłącz zasilanie komputera przed podłączeniem skanera.
- Wsuń kabel mocno do gniazda w skanerze.
- Nałóż płytkę blokującą na podstawę złącza kabla.
- Dokręć śrubę, aby zablokować kabel w miejscu.
- Włącz komputer po zakończeniu podłączania.
W przypadku korzystania z zasilacza (opcjonalnie), należy go podłączyć zgodnie ze schematem montażu zasilania.
Konfiguracja interfejsu
Skaner można skonfigurować do pracy w różnych trybach poprzez zeskanowanie odpowiedniego kodu kreskowego:
- Standard Product Defaults: Przywraca ustawienia fabryczne.
- USB Serial: Emuluje port szeregowy RS232. W systemach Windows może wymagać pobrania sterownika ze strony automation.honeywell.com.
- USB PC Keyboard: Konfiguruje skaner jako klawiaturę USB.
Ustawienia klawiatury i sufiksów
Instrukcja umożliwia dostosowanie układu klawiatury do kraju użytkownika poprzez zeskanowanie odpowiedniego kodu (np. USA, Niemcy, Francja, Wielka Brytania). Możliwe jest również dodanie sufiksów po zeskanowaniu kodu:
- Add CR Suffix: Dodaje znak powrotu karetki (Enter).
- Add Tab Suffix: Dodaje znak tabulacji.
- Remove Suffix: Usuwa dodane sufiksy.
Techniki odczytu
Wizjer skanera wyświetla wiązkę celowniczą, którą należy wyśrodkować nad kodem kreskowym, choć odczyt jest możliwy przy ustawieniu wiązki w dowolnym kierunku.
Oficjalne zasoby z instrukcji
Informacje o producencie
Honeywell International Inc.
Praktyczna pomoc
Typowe problemy
Skaner nie działa po podłączeniu
Upewnij się, że komputer był wyłączony podczas podłączania. Sprawdź, czy kabel jest mocno dociśnięty do skanera i zabezpieczony płytką blokującą ze śrubą.
Błędne znaki przy skanowaniu (np. znaki specjalne)
Zeskanuj kod kraju odpowiadający Twojej klawiaturze (np. USA, Niemcy, Francja) w sekcji Keyboard Country.
Przed użyciem
- Wyłącz komputer przed podłączeniem skanera
- Upewnij się, że kabel jest mocno wciśnięty w gniazdo
- Zabezpiecz kabel za pomocą płytki blokującej i śruby
- Włącz komputer po zakończeniu podłączania
- W razie potrzeby pobierz sterownik USB Serial ze strony Honeywell
Pokaż więcej Pokaż mniej
Ilustracje i schematy

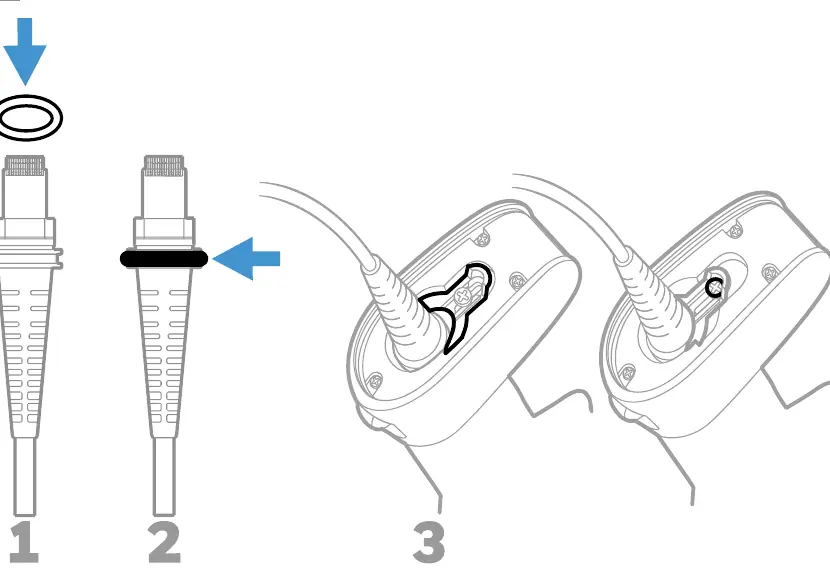

- Schemat blokady kabla: pokazuje, jak wsunąć kabel, założyć płytkę blokującą i dokręcić śrubę dla zapewnienia szczelności IP65/68.

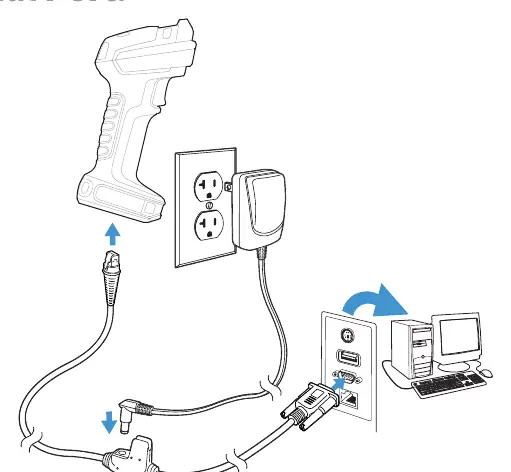

- Schematy połączeń: ilustrują sposób podłączenia dla USB, Keyboard Wedge oraz RS232.
Zgodność modelu
- Wymaga sterownika dla USB Serial na systemach Windows (dostępny na stronie automation.honeywell.com).
- Zasilacz musi być zamówiony oddzielnie, jeśli jest wymagany.
