Instrukcja obsługi skanera kodów kreskowych Honeywell Granit XP 199xi
Kompletny przewodnik użytkownika dla serii skanerów przemysłowych Honeywell Granit XP 199xi. Dowiedz się, jak skonfigurować, połączyć, programować i rozwiązywać problemy z urządzeniem.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Seria skanerów Honeywell Granit XP 199xi to przemysłowe czytniki kodów 1D i 2D. Instrukcja obejmuje instalację, konfigurację interfejsów, obsługę systemów bezprzewodowych, programowanie za pomocą kodów menu oraz rozwiązywanie problemów. str. 2, 18
Najważniejsze czynności
- Parowanie skanera bezprzewodowego str. 39, 40
- Przywracanie ustawień fabrycznych str. 226
Pierwsze uruchomienie
- Ładowanie baterii str. 44
Problemy i rozwiązania
Skaner nie odczytuje kodów
Sprawdź czystość okna skanera, stan kabli oraz czy symbologia jest włączona.
str. 275, 276Konserwacja i reset
- Czyszczenie skanera str. 273
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Waga (1991i) | 14.2 uncji (405g) | Waga skanera bezprzewodowego | str. 262 |
Gdzie szukać w PDF
- Wprowadzenie i instalacja str. 18, 20
- Programowanie interfejsu str. 30, 31
- Obsługa systemu bezprzewodowego str. 56
- Specyfikacje techniczne str. 261, 262
Spis treści
Obrazy z instrukcji

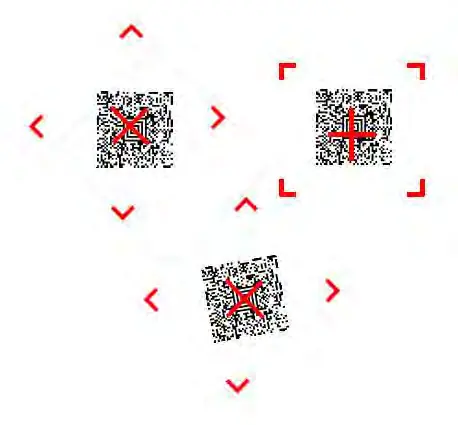

Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

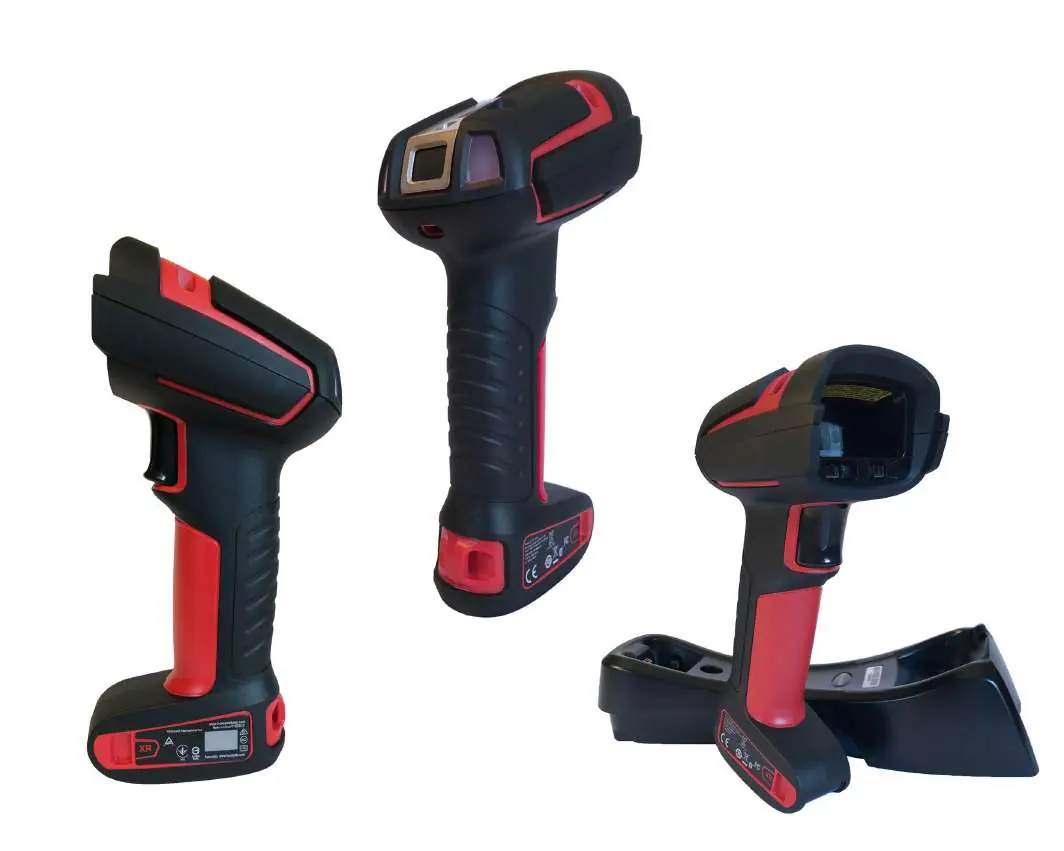

Niniejsza instrukcja dotyczy serii przemysłowych skanerów kodów kreskowych Honeywell Granit XP 199xi, w tym modeli przewodowych (1990i) oraz bezprzewodowych (1991i). Dokument zawiera szczegółowe wytyczne dotyczące instalacji, konfiguracji interfejsów, obsługi systemów bezprzewodowych, zaawansowanego programowania oraz konserwacji.
Instalacja i podłączenie
Skanery Granit XP mogą być podłączone do komputera lub terminala za pomocą różnych interfejsów:
- USB: Podłącz kabel do skanera, a następnie do portu USB komputera.
- Keyboard Wedge: Skaner działa jako urządzenie pośredniczące między klawiaturą a komputerem.
- RS232 Serial Port: Wymaga odpowiedniego kabla dla danego typu terminala.
- RS485: Przeznaczony do interfejsów IBM POS.

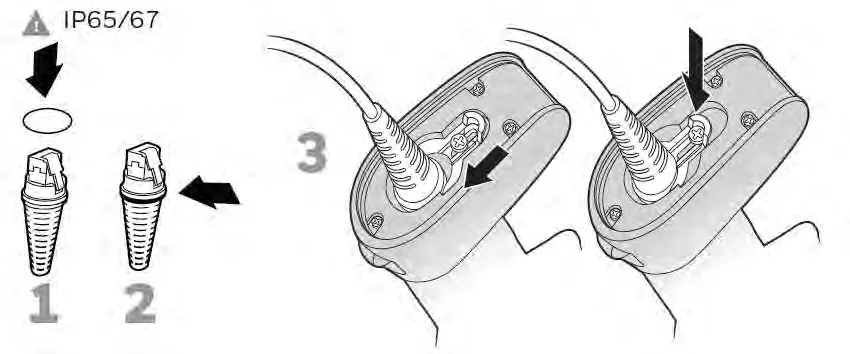

W przypadku modeli przewodowych należy upewnić się, że kabel jest mocno osadzony i zabezpieczony płytką blokującą.
Obsługa systemu bezprzewodowego
Modele bezprzewodowe (1991i) wymagają sparowania z bazą ładującą lub punktem dostępowym. Bateria jest zintegrowana w uchwycie skanera. Przed pierwszym użyciem należy ładować urządzenie przez minimum 4 godziny.
Tryby pracy bezprzewodowej
- Batch Mode: Umożliwia przechowywanie danych, gdy skaner znajduje się poza zasięgiem bazy.
- Multiple Scanner Operation: Pozwala na połączenie do 3 skanerów z jedną bazą.
Konfiguracja i programowanie
Skanery są fabrycznie zaprogramowane dla najczęstszych ustawień. Zmiany konfiguracji dokonuje się poprzez skanowanie kodów kreskowych menu zawartych w instrukcji. Możliwe jest tworzenie własnych ustawień domyślnych (Custom Defaults) oraz przywracanie ustawień fabrycznych.
Konserwacja i rozwiązywanie problemów
Skaner nie wymaga specjalistycznej konserwacji. Okno skanera należy czyścić miękką szmatką zwilżoną wodą lub łagodnym detergentem. Nie należy używać rozpuszczalników. W przypadku problemów z odczytem należy sprawdzić czystość okna, stan kabli oraz czy odpowiednia symbologia jest włączona w ustawieniach.
Dane techniczne
Szczegółowe specyfikacje, w tym zakresy temperatur pracy, odporność na upadki oraz parametry elektryczne, znajdują się w rozdziale 11 instrukcji.
Informacje o producencie
Honeywell International Inc.
Praktyczna pomoc
Typowe problemy
Skaner nie odczytuje kodów
Sprawdź, czy kody nie są uszkodzone, czy okno skanera jest czyste oraz czy odpowiednia symbologia jest włączona w ustawieniach.
Skaner bezprzewodowy nie łączy się z bazą
Upewnij się, że baza ma zasilanie, a skaner został poprawnie sparowany (umieszczony w bazie lub zeskanowano kod parowania).
Dane są wyświetlane, ale nie wprowadzane do aplikacji
Prawdopodobnie brakuje sufiksu (np. CR lub Tab). Zaprogramuj odpowiedni sufiks w sekcji Prefix/Suffix Overview.
Przed użyciem
- Sprawdź zawartość opakowania pod kątem uszkodzeń transportowych.
- Naładuj baterię przez minimum 4 godziny przed pierwszym użyciem.
- Wybierz odpowiedni kabel interfejsu dla swojego systemu.
- Zabezpiecz kabel w bazie (jeśli dotyczy).
Parametry w praktyce
- Bluetooth v4.2
- Standard komunikacji bezprzewodowej dla modeli 1991i.
- Temperatura pracy
- Zakres od -30°C do 50°C dla modeli przewodowych.
Ilustracje i schematy
- Instrukcja zawiera schematy podłączenia kabli (USB, RS232, RS485) oraz montażu bazy.

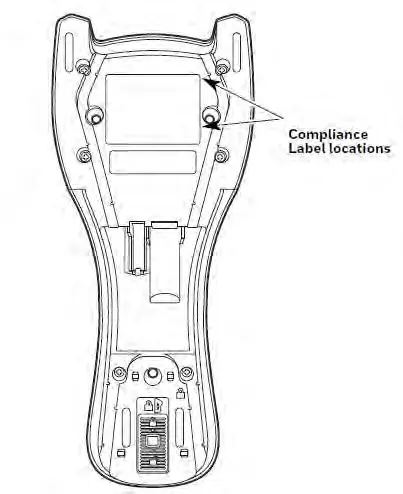

- Przedstawiono również lokalizację etykiet bezpieczeństwa na skanerze i bazie.
Zgodność modelu
- Modele 1991i wymagają bazy ładującej do pracy bezprzewodowej.
- Niektóre ustawienia wymagają zresetowania terminala po zeskanowaniu kodu konfiguracyjnego.
