Instrukcja obsługi skanera kodów kreskowych Honeywell Granit XP 1991i

Szybki przewodnik po konfiguracji i obsłudze przemysłowego skanera kodów kreskowych Honeywell Granit XP 1991i. Dowiedz się, jak podłączyć bazę, skonfigurować tryby pracy, ustawić układ klawiatury i rozwiązywać problemy z połączeniem.

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Aby rozpocząć pracę z Honeywell Granit XP 1991i, wyłącz komputer, podłącz bazę do odpowiedniego portu (USB, RS232 lub Keyboard Wedge), włącz komputer i umieść skaner w bazie. Połączenie jest potwierdzane pojedynczym sygnałem dźwiękowym. str. 2, 3, 4, 5

Najważniejsze czynności

  • Resetowanie do ustawień fabrycznych str. 6
  • Zmiana trybu pracy (Manual/Presentation) str. 11
  • Rozłączanie skanera z bazą str. 10

Pierwsze uruchomienie

  • Podłączanie i parowanie str. 2

Problemy i rozwiązania

Skaner wydaje 3 sygnały dźwiękowe

Połączenie nie zostało nawiązane. Sprawdź połączenie z bazą.

str. 6

Konserwacja i reset

  • Resetowanie ustawień str. 6

Gdzie szukać w PDF

  • Podłączanie bazy str. 3, 4, 5
  • Konfiguracja kodów str. 6, 7, 8, 9
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Montaż zasilacza Strona 2 Podłączenie bazy przez USB Strona 4 Podłączenie bazy przez Keyboard Wedge Strona 5 Podłączenie bazy przez RS232 Strona 6

Najważniejsze informacje z instrukcji

Niniejszy dokument to skrócona instrukcja obsługi (Quick Start Guide) dla przemysłowego skanera kodów kreskowych Honeywell Granit XP 1991i. Zawiera ona kluczowe procedury instalacji, podłączania bazy, konfiguracji trybów pracy oraz rozwiązywania podstawowych problemów z łącznością.

Montaż zasilacza
Montaż zasilacza

Pierwsze uruchomienie i podłączanie

Przed podłączeniem skanera należy wyłączyć zasilanie komputera. Po pełnym podłączeniu bazy można włączyć komputer. Gdy baza jest podłączona i zasilana, należy umieścić skaner w bazie, aby nawiązać połączenie. Zielona dioda LED na bazie miga, sygnalizując ładowanie akumulatora skanera.

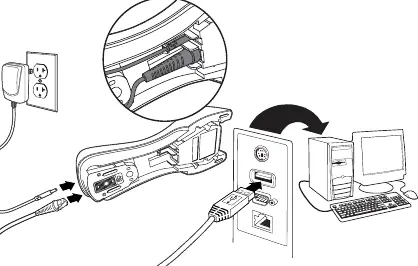

Podłączenie bazy przez USB
Podłączenie bazy przez USB

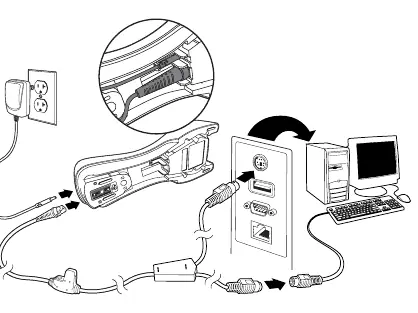

Podłączenie bazy przez Keyboard Wedge
Podłączenie bazy przez Keyboard Wedge
Podłączenie bazy przez RS232
Podłączenie bazy przez RS232

Opcje podłączenia bazy

  • USB: Standardowe połączenie. Uwaga: ładowanie przez kabel USB jest wolniejsze niż przez dedykowany zasilacz.
  • Keyboard Wedge: Połączenie emulujące klawiaturę.
  • RS232 Serial Port: Połączenie szeregowe.

Techniki skanowania

Wizjer skanera wyświetla wiązkę celowniczą, którą należy wyśrodkować nad kodem kreskowym. Skaner może być ustawiony w dowolnym kierunku.

Sygnalizacja dźwiękowa:

  • 1 sygnał: Połączenie zostało nawiązane.
  • 3 sygnały: Połączenie nie zostało nawiązane.

Konfiguracja i tryby pracy

Skaner można skonfigurować poprzez zeskanowanie odpowiednich kodów kreskowych znajdujących się w instrukcji:

  • Standard Product Defaults: Resetuje wszystkie ustawienia do wartości fabrycznych.
  • Tryby pracy: Możliwość wyboru między trybem ręcznym (Manual Trigger - domyślny), trybem prezentacji (Presentation Mode) oraz trybem ciągłym (Streaming Presentation).
  • Układ klawiatury: Dostępne kody dla różnych krajów (USA, Belgia, Dania, Finlandia, Francja, Niemcy/Austria, Wielka Brytania, Włochy, Norwegia, Hiszpania, Szwajcaria).
  • Ustawienia USB: Możliwość wyboru emulacji portu szeregowego (USB Serial) lub klawiatury PC (USB PC Keyboard).

Zarządzanie połączeniem

Instrukcja opisuje zaawansowane funkcje zarządzania linkiem:

  • Locked Link Mode: Blokuje możliwość połączenia innych skanerów z bazą, jeśli w niej umieszczono skaner.
  • Override Locked Scanner: Pozwala na zastąpienie uszkodzonego lub zgubionego skanera nowym urządzeniem.
  • Unlinking: Procedura rozłączania skanera z bazą przed sparowaniem nowego urządzenia.

Dodatkowe ustawienia

Użytkownik może skonfigurować:

  • Sufiksy: Dodawanie znaku powrotu karetki (CR) lub tabulacji (Tab) po zeskanowaniu kodu.
  • Prefiksy: Dodawanie identyfikatora kodu (Code ID) do wszystkich symboli.
  • Function Code Transmit: Włączanie/wyłączanie przesyłania kodów funkcyjnych.

Informacje o producencie

Honeywell International Inc.

Profil marki
Strona producenta https://www.honeywell.com Wsparcie https://www.honeywell.com/us/en/support

Praktyczna pomoc

Typowe problemy

Skaner wydaje 3 sygnały dźwiękowe podczas skanowania

Połączenie między skanerem a bazą nie zostało nawiązane. Upewnij się, że skaner jest poprawnie umieszczony w bazie.

Wolne ładowanie skanera

Ładowanie przez kabel USB jest wolniejsze. Użyj zewnętrznego zasilacza, aby przyspieszyć proces ładowania.

Skaner nie łączy się z bazą

Jeśli używasz trybu Locked Link, upewnij się, że skaner jest poprawnie sparowany. W razie potrzeby użyj kodu 'Unlink Scanner' lub 'Override Locked Scanner'.

Przed użyciem

  • Wyłącz zasilanie komputera przed podłączeniem bazy.
  • Podłącz bazę do odpowiedniego portu (USB, RS232 lub Keyboard Wedge).
  • Włącz zasilanie komputera.
  • Umieść skaner w bazie, aby nawiązać połączenie.
  • Sprawdź, czy zielona dioda LED na bazie miga (ładowanie).

Ilustracje i schematy

  • Schemat montażu zasilacza (jeśli jest używany).
  • Schemat podłączenia bazy przez port USB.
  • Schemat podłączenia bazy przez port Keyboard Wedge.
  • Schemat podłączenia bazy przez port RS232.
  • Ilustracja technik celowania dla różnych modeli (SR, XR, XLR).

Zgodność modelu

  • Wymagany sterownik dla Windows przy użyciu trybu USB Serial.
  • Apple Macintosh rozpoznaje skaner jako urządzenie klasy USB CDC automatycznie.
