Instrukcja obsługi skanera kodów kreskowych Honeywell Granit 1981i
Szybki przewodnik po konfiguracji i obsłudze przemysłowego skanera bezprzewodowego Honeywell Granit 1981i. Dowiedz się, jak podłączyć bazę, skonfigurować interfejsy i używać urządzenia.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby rozpocząć pracę, podłącz bazę do wyłączonego komputera, włącz komputer, a następnie umieść skaner w bazie, aby nawiązać połączenie i naładować baterię. str. 2, 3
Najważniejsze czynności
- Podłączanie bazy str. 3, 4
- Resetowanie do ustawień fabrycznych str. 6
- Konfiguracja kraju klawiatury str. 7
Pierwsze uruchomienie
- Podłącz bazę do komputera, włącz komputer, umieść skaner w bazie. str. 2
Problemy i rozwiązania
Skaner wydaje 3 sygnały dźwiękowe
Połączenie nie zostało ustanowione.
str. 5Konserwacja i reset
- Reset do ustawień fabrycznych str. 6
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasięg skanowania (blisko) | < 30 cm | Odległość dla skanowania z bliska | str. 5 |
| Zasięg skanowania (daleko) | do 15.2 m | Odległość dla skanowania z daleka | str. 5 |
Gdzie szukać w PDF
- Podłączanie bazy str. 3, 4
- Techniki skanowania str. 5
- Konfiguracja str. 6, 7, 8, 9
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument to skrócona instrukcja obsługi (Quick Start Guide) dla przemysłowego skanera bezprzewodowego Honeywell Granit 1981i. Zawiera podstawowe kroki instalacji, podłączania bazy, konfiguracji interfejsów oraz techniki skanowania. Pełna dokumentacja użytkownika dostępna jest na stronie producenta.
Podłączanie bazy
Przed podłączeniem bazy do komputera należy wyłączyć zasilanie komputera. Po poprawnym podłączeniu bazy, włącz komputer. Po uruchomieniu komputera umieść skaner w bazie, aby nawiązać połączenie. Zielona dioda LED na bazie zacznie migać, sygnalizując ładowanie baterii skanera.
Opcje połączenia
- USB: Podłącz kabel USB do bazy i wolnego portu USB w komputerze.
- Keyboard Wedge: Podłącz odpowiedni kabel do bazy i portu klawiatury komputera.
- RS232 Serial Port: Podłącz kabel szeregowy do bazy i portu COM w komputerze.
Techniki skanowania
Skaner obsługuje dwa tryby pracy w zależności od odległości od kodu:
- Skanowanie z bliska (poniżej 30 cm): Użyj czerwonego oświetlenia i wyśrodkuj ramkę nad kodem kreskowym. Laserowy celownik znajdzie się po prawej stronie środka kodu.
- Skanowanie z daleka (do 15,2 m): Użyj laserowego celownika i wyceluj w środek kodu. Czerwone oświetlenie może być słabo widoczne.
Jeśli kod jest odblaskowy (np. laminowany), może być konieczne przechylenie skanera pod kątem.
Konfiguracja urządzenia
Urządzenie można skonfigurować za pomocą kodów kreskowych znajdujących się w instrukcji:
- Standardowe ustawienia fabryczne: Zeskanuj kod "Standard Product Defaults".
- USB Serial: Zeskanuj kod "USB Serial", aby emulować port COM. W systemie Windows może być wymagany sterownik ze strony Honeywell.
- USB PC Keyboard: Zeskanuj kod "USB PC Keyboard", aby ustawić skaner jako klawiaturę.
- Kraj klawiatury: Zeskanuj "Program Keyboard Country", następnie kod numeryczny kraju (z tabeli w instrukcji) i na końcu "Save".
Zarządzanie połączeniem
- Locked Link Mode: Blokuje możliwość połączenia innych skanerów z bazą, jeśli zostaną przypadkowo w niej umieszczone.
- Override Locked Scanner: Pozwala zastąpić uszkodzony lub zgubiony skaner nowym, nadpisując poprzednie powiązanie.
- Unlink Scanner: Należy zeskanować ten kod, aby odłączyć skaner od bazy przed sparowaniem nowego urządzenia.
Zaawansowane ustawienia
Instrukcja zawiera również kody do konfiguracji:
- Aimer Delay: Ustawienie opóźnienia lasera (1000 ms lub wyłączone).
- Suffix: Dodawanie znaku powrotu karetki (CR) lub tabulacji (Tab) po zeskanowaniu kodu.
- Data Format Editor: Instrukcja edycji formatu danych (wymaga zeskanowania kodu "Enter Data Format" i odpowiedniej sekwencji).
Informacje o producencie
Honeywell International Inc.
Praktyczna pomoc
Typowe problemy
Skaner wydaje 3 sygnały dźwiękowe podczas skanowania
Połączenie między skanerem a bazą nie zostało ustanowione.
Skaner wydaje 1 sygnał dźwiękowy
Połączenie zostało poprawnie ustanowione.
Trudności ze skanowaniem laminowanych kodów
Przechyl skaner pod kątem, aby uniknąć odblasków.
Przed użyciem
- Wyłącz zasilanie komputera przed podłączeniem bazy.
- Podłącz bazę do odpowiedniego portu (USB, RS232 lub Keyboard Wedge).
- Włącz komputer po podłączeniu bazy.
- Umieść skaner w bazie, aby nawiązać połączenie i rozpocząć ładowanie.
- Sprawdź, czy zielona dioda LED na bazie miga (ładowanie).
Parametry w praktyce
- Skanowanie z bliska
- Odległość poniżej 30 cm (11.8 cala).
- Skanowanie z daleka
- Odległość do 15.2 metra (50 stóp).
Ilustracje i schematy
- Schemat zasilania pokazuje sposób podłączenia zasilacza do bazy.

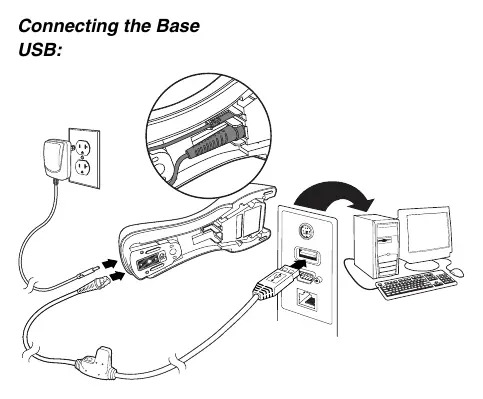

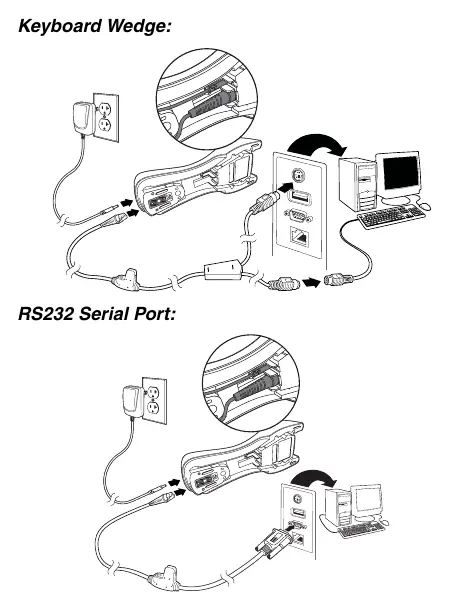

- Schematy połączeń ilustrują poprawne wpięcie kabli USB, RS232 oraz Keyboard Wedge do komputera.
