Instrukcja konfiguracji skanera przemysłowego Honeywell Granit Ultra 2100i/2105i
Przewodnik konfiguracji skanerów Honeywell Granit Ultra 2100i i 2105i. Zawiera informacje o wariantach, akcesoriach, opcjach montażu, kablach oraz usługach serwisowych.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Granit Ultra 2100i/2105i to seria przemysłowych skanerów kodów kreskowych. Model 2100i jest przewodowy, a 2105i bezprzewodowy (Bluetooth). Instrukcja zawiera konfiguracje sprzętowe, opcje kabli, akcesoria montażowe oraz plany serwisowe. str. 1, 3, 4, 7
Najważniejsze czynności
- Konfiguracja połączenia przewodowego str. 3, 11, 12, 13
- Parowanie skanera Bluetooth str. 6
Pierwsze uruchomienie
- Podłącz kabel do skanera i komputera/zasilania zgodnie ze schematem. str. 3, 6
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Problemy z Bluetooth
Użyj kodu EZPairing LnkB do parowania.
str. 6Konserwacja i reset

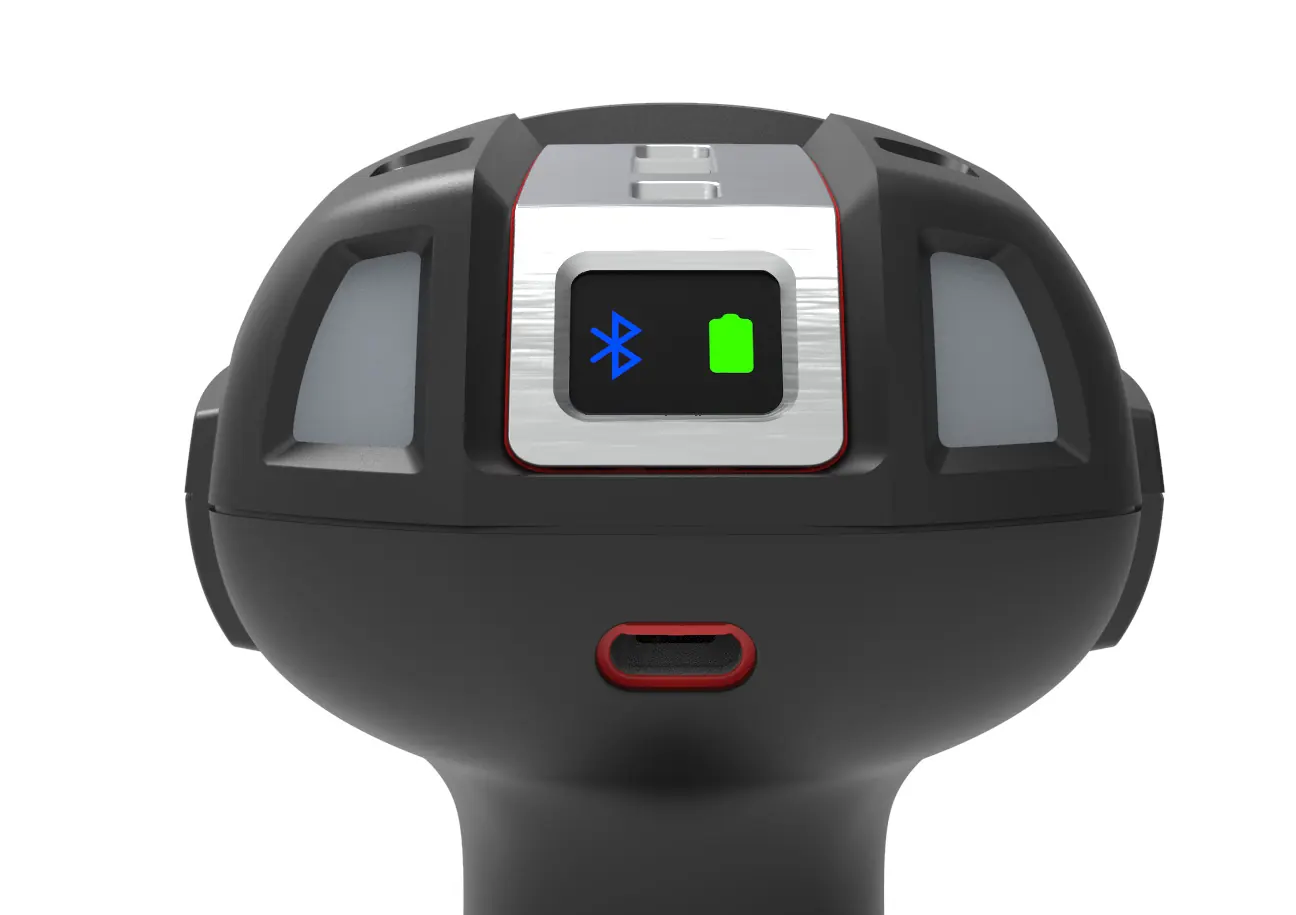

- Użyj komendy BTRINF, aby uzyskać informacje o baterii. str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Zasilanie bazy CCB23 | 5.2VDC, 3.0A | Wymagane zasilanie dla bazy ładującej. | str. 6, 15 |
| Zasięg Bluetooth | 100m (300') | Zasięg komunikacji bezprzewodowej. | str. 6, 15 |
Gdzie szukać w PDF
- Przegląd funkcji str. 2, 3, 4, 5
- Usługi serwisowe str. 8, 9, 10
- Akcesoria (kable, części) str. 11, 12, 13, 14
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji

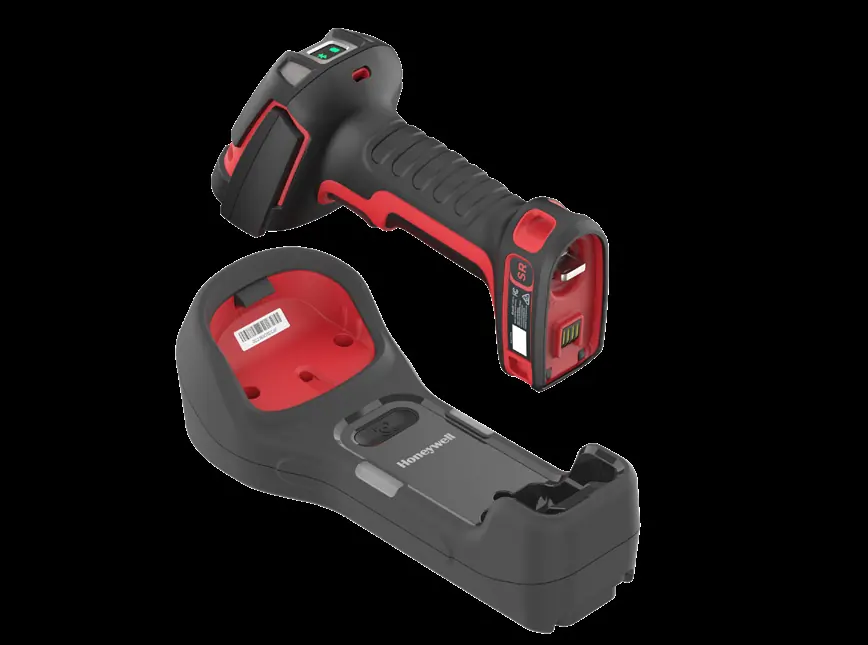

Niniejszy dokument stanowi przewodnik konfiguracji dla przemysłowych skanerów kodów kreskowych Honeywell Granit Ultra. Obejmuje dwa główne modele: 2100i (Tethered - przewodowy) oraz 2105i (Bluetooth - bezprzewodowy). Instrukcja zawiera szczegółowe zestawienie dostępnych konfiguracji, opcji kabli, akcesoriów montażowych oraz planów serwisowych Honeywell Edge Services.
Konfiguracje skanerów
Skanery Granit Ultra dostępne są w różnych wariantach w zależności od potrzeb operacyjnych:
- Standard Range (SR): Wyposażone w celownik LED.
- Expanded Range (XR): Wyposażone w celownik laserowy (klasa 2).
- Extra Long Range (XLR): Wyposażone w celownik laserowy (klasa 2).
Każdy model może być zakupiony jako samo urządzenie lub w zestawie z kablem USB lub szeregowym (RS232). W przypadku modelu 2105i, zestawy zawierają również baterię oraz bazę ładującą.
Łączność i akcesoria
Skanery obsługują różne metody połączeń:

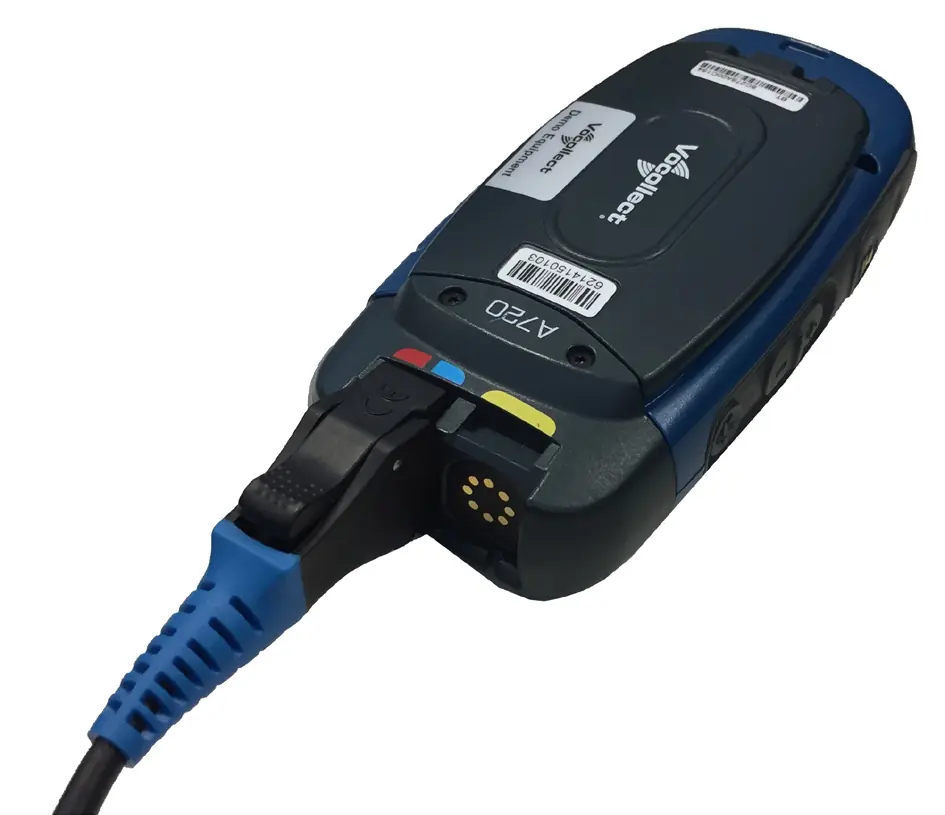

- Połączenie przewodowe: Dostępne kable USB (straight/coiled, 3m/5m) oraz szeregowe (RS232).
- Połączenie bezprzewodowe (2105i): Wykorzystuje bazę komunikacyjną (CCB23) lub punkt dostępowy Bluetooth (AP-100BT-07N).
- Parowanie: Łatwe parowanie urządzeń Bluetooth możliwe jest poprzez zeskanowanie kodu kreskowego EZPairing LnkB.
Usługi serwisowe Honeywell Edge
Honeywell oferuje dwa główne poziomy wsparcia serwisowego dla skanerów Granit Ultra:
- Gold Repair Services: Obejmuje naprawy w ciągu 5 dni roboczych, pokrycie uszkodzeń mechanicznych i zużycia.
- Platinum Repair Services: Obejmuje naprawy w ciągu 1-2 dni roboczych, wymianę akcesoriów, baterii oraz wsparcie techniczne telefoniczne.
Akcesoria montażowe i dodatkowe
Dostępne są liczne akcesoria zwiększające funkcjonalność skanerów:

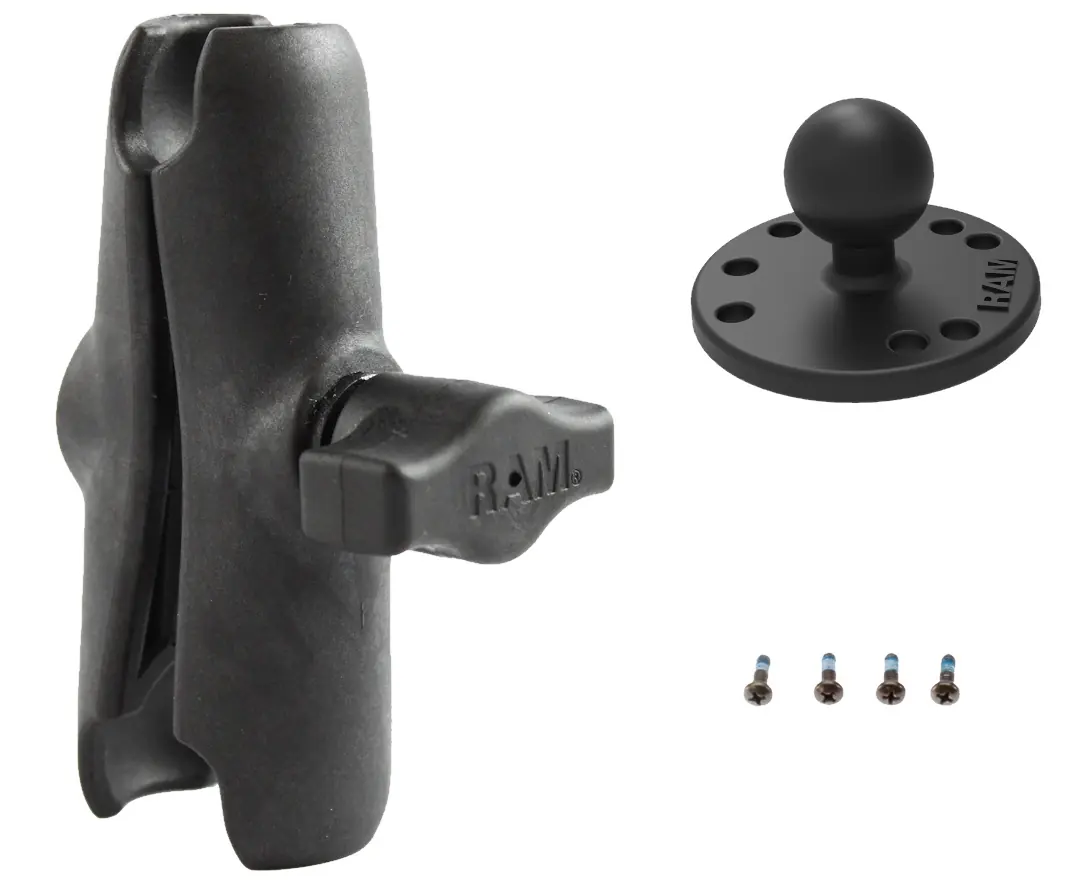

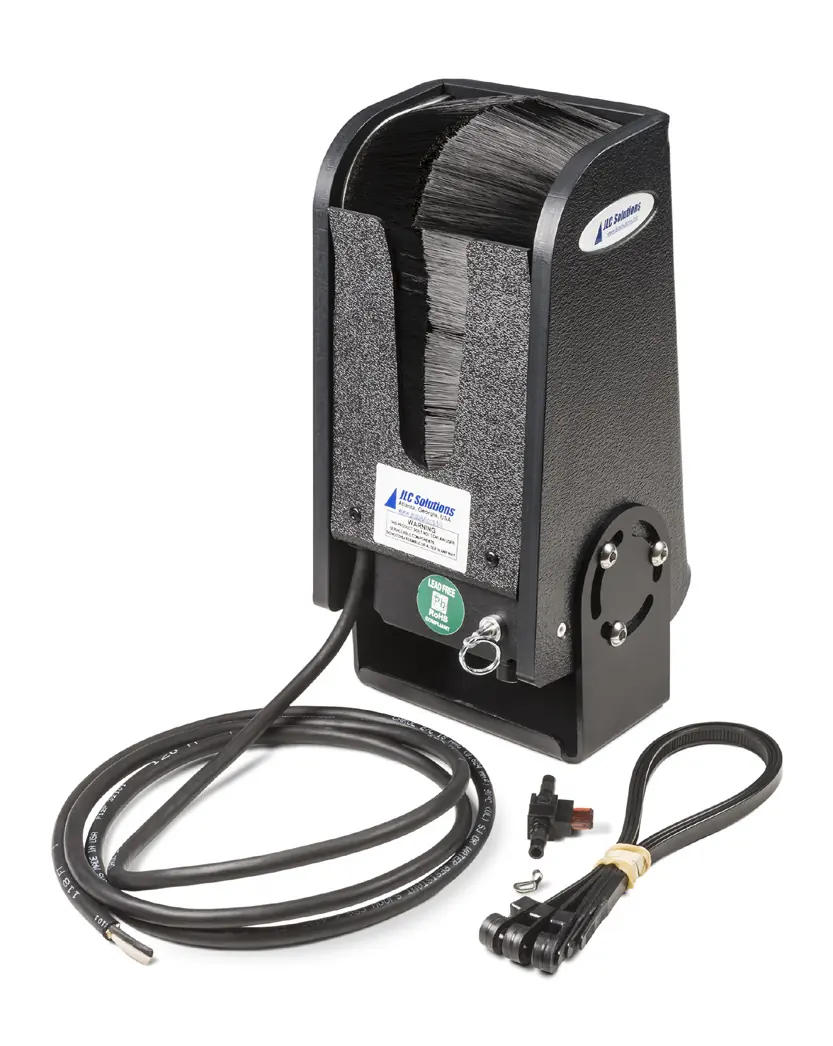

- Montaż: Uchwyty pojazdowe (VMHOLDER2K, 3K, 4K), balancery narzędziowe (TOOLBAL), uchwyty ścienne.
- Zasilanie i ochrona: Zasilacze sieciowe, grzałki do pracy w mroźniach (zapobiegające parowaniu), wymienne baterie (BAT-SCN11) oraz uszczelki IP65.
Informacje o producencie
Honeywell International Inc.
Praktyczna pomoc
Typowe problemy
Problemy z parowaniem Bluetooth
Użyj kodu kreskowego EZPairing LnkB do szybkiego parowania lub sprawdź kompatybilność bazy CCB23.
Wolne ładowanie
Użycie zasilacza sieciowego z bazą ładującą zapewnia szybsze ładowanie niż przez kabel USB.
Parowanie z wieloma skanerami
Użyj punktu dostępowego AP-100BT-07N, który pozwala na podłączenie do 7 skanerów jednocześnie.
Przed użyciem
- Sprawdź model skanera (SR, XR lub XLR) pod kątem wymagań zasięgu.
- Upewnij się, że posiadasz odpowiedni kabel (USB lub RS232) dla swojego interfejsu.
- W przypadku modelu 2105i, sprawdź stan naładowania baterii.
- Zweryfikuj, czy baza ładująca jest kompatybilna z Twoim modelem skanera.
- W przypadku pracy w mroźni, rozważ użycie dedykowanej grzałki.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- SR (Standard Range)
- Wersja skanera z celownikiem LED, zoptymalizowana do standardowych odległości.
- XR (Expanded Range)
- Wersja z celownikiem laserowym (klasa 2), oferująca większy zasięg skanowania.
- CCB23-100BT-07N
- Baza ładująca i komunikacyjna Bluetooth klasy 1, zasięg do 100m.
Ilustracje i schematy

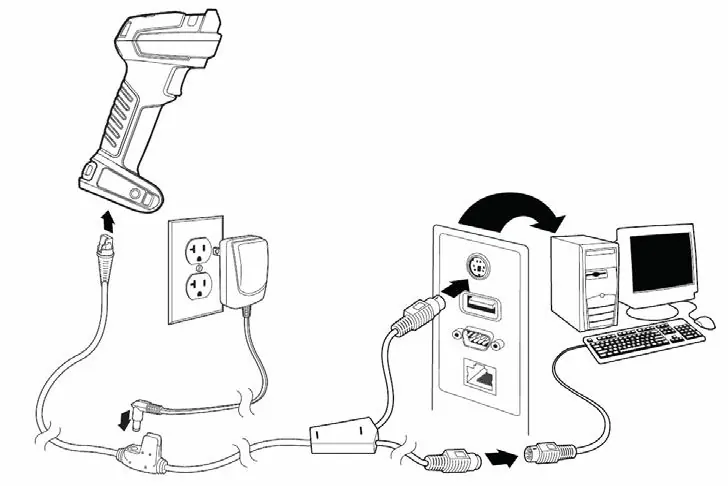

- Schematy połączeń kablowych (USB/Serial) pokazują sposób podłączenia skanera do komputera i zasilania.
- Rysunki montażowe przedstawiają instalację uchwytów pojazdowych (VMHOLDER) oraz balancera narzędziowego.
Zgodność modelu
- Bateria BAT-SCN11 nie jest kompatybilna z modelami 1981i/1991i.
- Baza CCB23 nie jest kompatybilna z Granit 1981i lub Granit XP 1991i.
- Uchwyty VMHOLDER2K są kompatybilne z serią Granit, Granit XP i Granit Ultra.
Pytania do tej instrukcji
Zapytaj o konkretny model, montaż, ustawienie lub oznaczenie z PDF. Widoczne są tylko zatwierdzone wpisy.
Zadaj pytanie Ukryj szczegóły
Zaloguj się przez Google, aby zadać pytanie do tej instrukcji.
Nie ma jeszcze zatwierdzonych pytań do tej instrukcji.
