Instrukcja montażu zestawu konwersyjnego Honeywell 203365A

Najważniejsze informacje z instrukcji

Zestaw konwersyjny Honeywell 203365A służy do zmiany zasilania oczyszczaczy powietrza ze 120 V (60 Hz) na 220/240 V (50/60 Hz). Zestaw zawiera transformator oraz niezbędne elementy montażowe. Uwaga: Instalacja musi być przeprowadzona przez wykwalifikowanego technika serwisu. Nieprzestrzeganie instrukcji może prowadzić do uszkodzenia produktu lub stworzenia zagrożenia.

Montaż transformatora

1. Otwórz drzwiczki dostępowe.
2. Wykręć dwie śruby z przodu skrzynki zasilającej i zachowaj je.
3. Podnieś i wyjmij skrzynkę zasilającą.
4. Wykręć dwie śruby z boków skrzynki zasilającej i zachowaj je.
5. Zdejmij pokrywę skrzynki zasilającej.

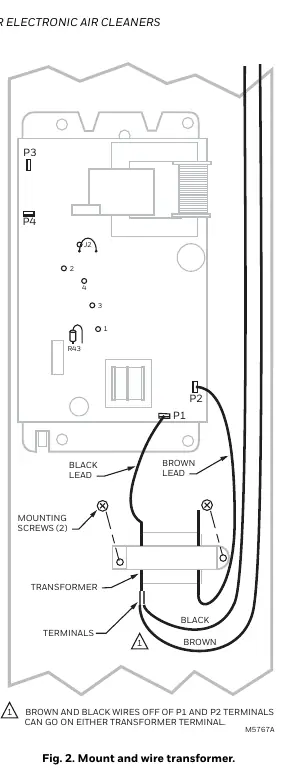

6. Umieść transformator na otworach montażowych i zabezpiecz go za pomocą dwóch dołączonych śrub.

Podłączenie transformatora do zasilacza

1. Odłącz czarny przewód od zacisku P1 zasilacza i podłącz go do jednego z zacisków transformatora.
2. Podłącz czarny przewód transformatora do zacisku P1 zasilacza.
3. Odłącz brązowy przewód od zacisku P2 zasilacza i podłącz go do wolnego zacisku transformatora.
4. Podłącz brązowy przewód transformatora do zacisku P2 zasilacza.

Zmiana wtyczki na przewód

1. W skrzynce zasilającej odkręć dwie nakrętki przewodów łączące przewód zasilający z okablowaniem skrzynki.
2. Odłącz zielony przewód zasilający od śruby uziemiającej na przegrodzie przedziału okablowania.
3. Usuń przewód zasilający oraz odciążkę (strain relief).
4. Umieść dołączoną wtyczkę w otworze pozostałym po przewodzie zasilającym.

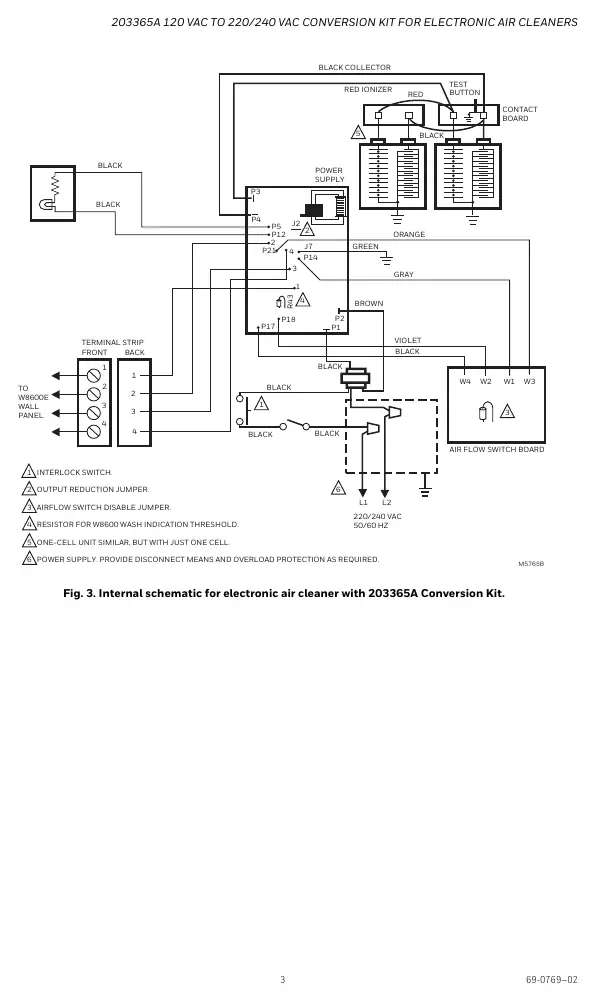

Kompletne okablowanie

1. Przeciągnij przewód przez otwór w boku skrzynki zasilającej.
2. Podłącz oczyszczacz powietrza bezpośrednio do napięcia sieciowego za pomocą nakrętek przewodów. Zabezpiecz połączenie uziemiające do zielonej śruby uziemiającej na przegrodzie przedziału okablowania.
3. Załóż z powrotem skrzynkę zasilającą, pokrywę i drzwiczki dostępowe.

Procedura kontrolna

Po zakończeniu instalacji wykonaj następujące kroki:

• Włącz oczyszczacz powietrza i wentylator systemowy.
• Sprawdź, czy neonowa lampka obok włącznika świeci się.
• Jeśli zainstalowano panel W8600E, upewnij się, że dioda ON świeci się.
• Wyłącz wentylator – lampka neonowa powinna zgasnąć po kilku sekundach.
• Włącz wentylator i naciśnij przycisk testowy (test button). Powinieneś usłyszeć dźwięk przeskakującej iskry, co oznacza obecność napięcia na kolektorze.

Rozwiązywanie problemów

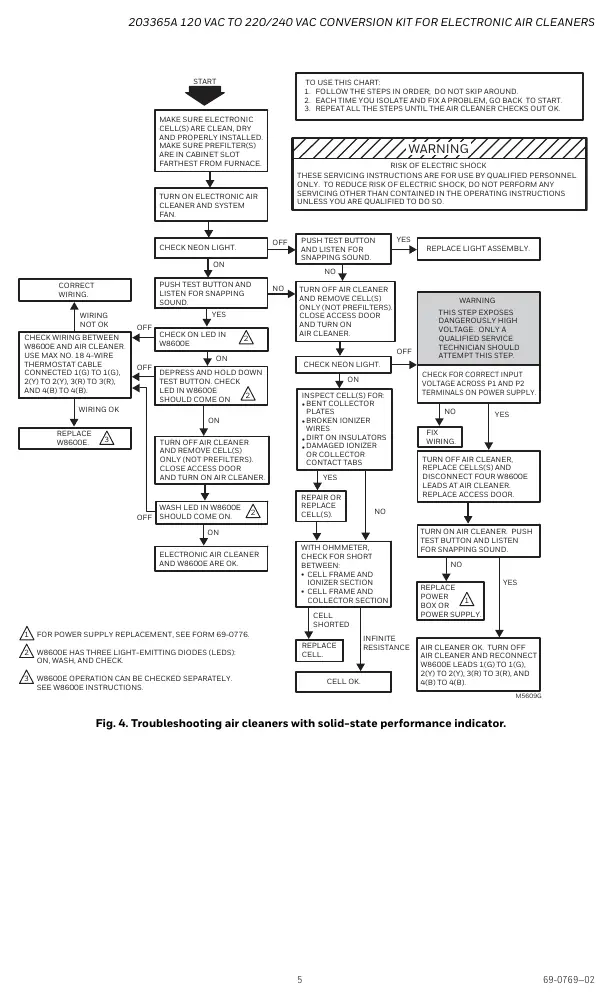

Do diagnostyki wymagane są szczypce z długimi końcówkami oraz miernik. Główne narzędzia diagnostyczne to lampka neonowa oraz przycisk testowy. W przypadku problemów z zasilaniem lub działaniem wysokiego napięcia, należy skorzystać z dołączonego schematu blokowego (Fig. 4), który pozwala na szybką izolację usterki.
