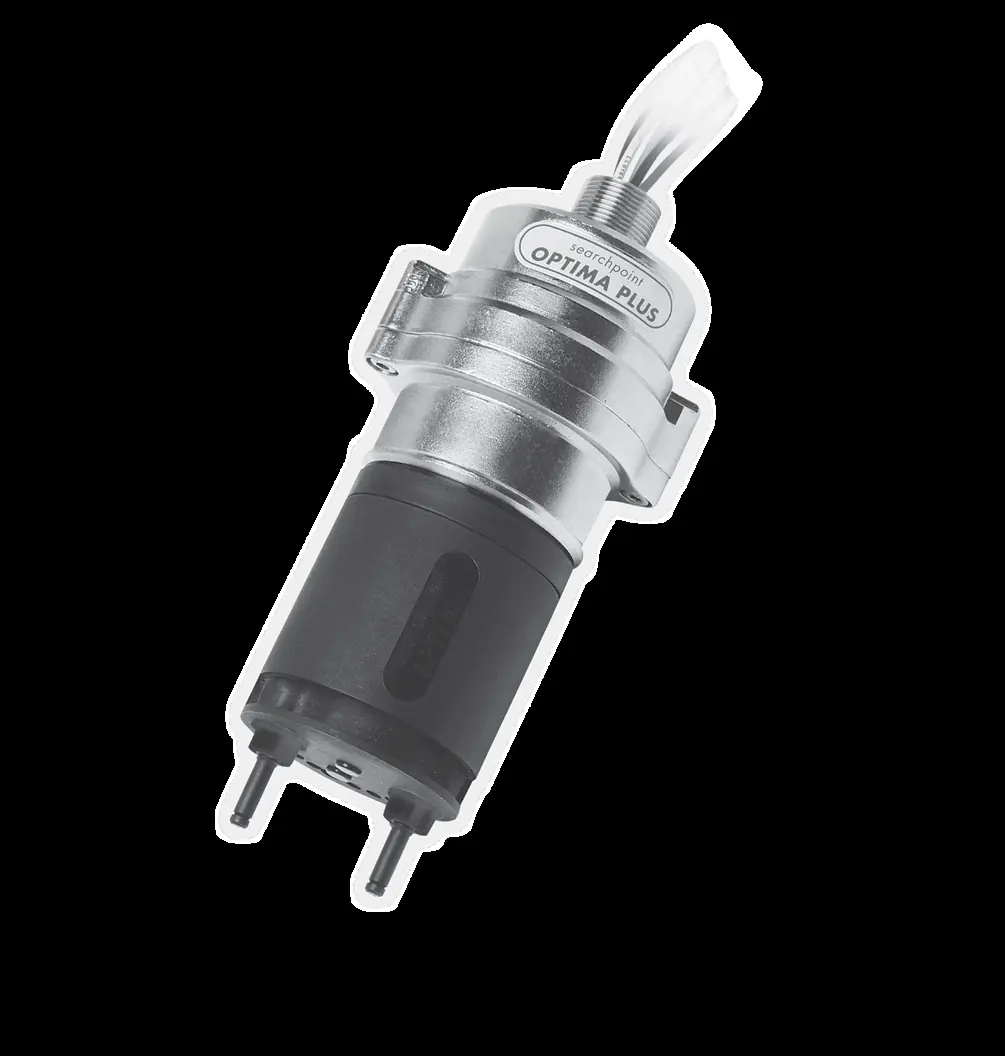

Instrukcja bezpieczeństwa detektora gazu Honeywell Searchpoint Optima Plus
Przewodnik bezpieczeństwa i procedury testowe dla detektora gazu Honeywell Searchpoint Optima Plus. Dowiedz się, jak przeprowadzać testy okresowe, inspekcje i kalibrację urządzenia.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy procedur testowych (Proof Test) dla detektora gazu Honeywell Searchpoint Optima Plus. Okres testowy wynosi 1 rok. Urządzenie musi być zasilane przez 1 godzinę przed przystąpieniem do testów gazowych. Należy pamiętać, że komunikacja HART oraz łącze RS485 nie mogą być używane do celów bezpieczeństwa.
Parametry bezpieczeństwa
Zgodnie z raportem TÜV 968/EZ 559.04/18, urządzenie posiada następujące parametry:
- SFF (Safe Failure Fraction): > 90%
- PFDavg (Average probability of failure on demand): 2.6x10^-4
- PFH (Probability of dangerous failure per hour): 5.8x10^-8
Inspekcja i konserwacja
Przed przystąpieniem do inspekcji należy zawsze zahamować (inhibit) wyjście 4-20 mA. Procedura inspekcji różni się w zależności od typu ochrony:
- Standardowa ochrona pogodowa: Wymaga odkręcenia dwóch nakrętek mocujących kluczem 1/2 cala (13 mm), zdjęcia osłony, inspekcji bariery przeciwpyłowej i optyki. Optykę należy czyścić łagodnym detergentem i miękką szmatką.
- Obudowa przepływowa (Flow Housing): Wymaga odłączenia przewodów, odkręcenia nakrętek i zsunięcia obudowy. Należy sprawdzić stan uszczelek typu O-ring.
Po czyszczeniu należy zawsze wykonać reset (Soft Reset lub Device Reset), aby usunąć ewentualne błędy wygenerowane podczas prac.
Procedury testowe
Instrukcja opisuje trzy główne metody komunikacji podczas testów:
- SHC1 Handheld Interrogator: Umożliwia kalibrację, testy gazowe (Bump Test) oraz wymuszenie wyjścia 4-20 mA.
- Komunikacja HART: Pozwala na zdalną diagnostykę, testy pętli prądowej oraz kalibrację.
- XNX Universal Transmitter: W przypadku pracy w systemie z XNX, testy muszą być przeprowadzone zgodnie z instrukcją bezpieczeństwa XNX.
Podczas testów gazowych (Bump Test) należy stosować odpowiedni gaz testowy z przepływem 1–1.5 litra na minutę (dla standardowej ochrony) lub zgodnie z systemem próbkowania (dla obudowy przepływowej).
Informacje o producencie
Honeywell International Inc.
Praktyczna pomoc
Typowe problemy
Ostrzeżenie o przerwanej pętli 4-20 mA
Wyłącz zasilanie przed podłączeniem multimetru lub wykonaj Soft Reset, aby wyczyścić błąd.
Błąd podczas czyszczenia optyki
Po zakończeniu prac wykonaj Soft Reset lub Device Reset, aby usunąć wygenerowane ostrzeżenia.
Procedura kalibracji przerywa się
Procedura kalibracji wygasa po 2 minutach bezczynności (SHC1) lub 10 minutach (HART).
Przed użyciem
- Upewnij się, że urządzenie było zasilane przez co najmniej 1 godzinę przed testem gazowym.
- Zahamuj (inhibit) wyjście 4-20 mA przed rozpoczęciem inspekcji.
- Przygotuj klucz płaski 1/2 cala (13 mm) do demontażu osłon.
- Upewnij się, że w pobliżu nie ma gazu podczas procedury zerowania (Re-zero).
- Sprawdź stan uszczelek O-ring przy demontażu obudowy przepływowej.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schemat pokazuje wiązkę optyczną (Optical Beam) wewnątrz detektora, którą należy zablokować podczas testu, aby wywołać błąd na wyjściu 4-20 mA.
Zgodność modelu
- Komunikacja HART i RS485 nie mogą być używane do celów bezpieczeństwa.
- W przypadku pracy z XNX Universal Transmitter, należy wykonać dodatkowe testy opisane w instrukcji XNX.
