Instrukcja obsługi czujnika gazu Honeywell Sensepoint PPM
Przewodnik po instalacji, kalibracji i konserwacji czujnika gazu Honeywell Sensepoint PPM. Dowiedz się, jak poprawnie podłączyć urządzenie, przeprowadzić kalibrację krzyżową oraz rozwiązywać typowe problemy techniczne.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Sensepoint to uszczelniony, jednorazowy czujnik gazów palnych przeznaczony do pracy w strefach zagrożonych wybuchem. Wymaga profesjonalnego montażu w certyfikowanej puszce przyłączeniowej oraz kalibracji przed użyciem. str. 1, 2
Najważniejsze czynności
- Instalacja: Montaż w puszce Ex e/Ex d, usunięcie dysku ochronnego, podłączenie 3-żyłowego kabla ekranowanego. str. 2
- Kalibracja: Rozgrzewanie 20 min, zerowanie, podanie gazu wzorcowego 1-1.5 l/min. str. 2
Pierwsze uruchomienie
- Usuń dysk ochronny z wnętrza obudowy filtra przed montażem. str. 2
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Brak reakcji na gaz
Sprawdź okablowanie, usuń zatyczkę ochronną, sprawdź drożność spieku, wymień czujnik w przypadku zatrucia.
str. 2Konserwacja i reset
- Wymiana filtra: Zdejmij nakładkę, wymień filtr, załóż nakładkę. str. 2
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Temperatura pracy | -30°C do +65°C | Zakres temperatur otoczenia | str. 1 |
| Czas rozgrzewania | 20 minut | Czas potrzebny do stabilizacji | str. 1 |
| Napięcie | 2.9 V do 3.5 V | Napięcie mostka przy 200mA | str. 1 |
| Pobór mocy | 700mW | Moc urządzenia | str. 1 |
Gdzie szukać w PDF
- Specyfikacje i funkcje str. 1
- Instalacja i kalibracja str. 2
Spis treści
Najważniejsze informacje z instrukcji
Czujnik Honeywell Sensepoint PPM to uszczelniony, jednorazowy czujnik gazów palnych przeznaczony do pracy w strefach zagrożonych wybuchem. Urządzenie wymaga profesjonalnego montażu w certyfikowanej puszce przyłączeniowej (Ex e lub Ex d) oraz kalibracji przed pierwszym użyciem. Czujnik wykorzystuje technologię katalityczną (pellistor) i jest chroniony przed pyłem i wodą zgodnie z normą IP65 (IP67 z osłoną pogodową).
Opis urządzenia
Sensepoint jest dostępny w wersjach z gwintem M20 lub 3/4" NPT. Urządzenie składa się z korpusu czujnika, filtra oraz opcjonalnych akcesoriów, takich jak osłona pogodowa, obudowa przepływowa (do kalibracji) czy stożek zbierający (dla gazów lżejszych od powietrza).
Instalacja
Instalacja musi być przeprowadzona przez wykwalifikowanego inżyniera przy odłączonym zasilaniu:
- Przygotowanie: Przed montażem należy odkręcić obudowę filtra, wyjąć i wyrzucić dysk ochronny, a następnie złożyć całość z powrotem.
- Montaż: Czujnik należy wkręcić w certyfikowaną puszkę przyłączeniową Ex e lub Ex d i zabezpieczyć nakrętką kontrującą. Zaleca się montaż czujnikiem skierowanym w dół dla optymalnej ochrony przed wodą.
- Okablowanie: Należy użyć 3-żyłowego kabla ekranowanego o maksymalnym przekroju 2.5mm² (14AWG). Podłączenie do bloku zacisków puszki: SENSITIVE (S) - czerwony, COMMON (01) - niebieski, NON-SENSITIVE (NS) - zielony, Screen Earth - ekran.
Kalibracja
Kalibracja powinna być wykonywana przez wykwalifikowany personel:
- Włącz zasilanie i pozwól czujnikowi rozgrzać się przez 20 minut.
- Upewnij się, że w otoczeniu nie ma gazu.
- Ustaw punkt zerowy w systemie sterowania.
- Załóż obudowę przepływową (Flow Housing) i podłącz gaz wzorcowy o stężeniu zbliżonym do punktu alarmowego.
- Podawaj gaz z przepływem 1 do 1.5 l/min przez 2-3 minuty.
- Wyreguluj system sterowania, aby wskazywał stężenie podawanego gazu.
W przypadku braku gazu docelowego można wykonać kalibrację krzyżową przy użyciu wzoru: S = (C x Y) / Z, gdzie S to odczyt skali, C to stężenie gazu kalibracyjnego, Y to czułość względna gazu kalibracyjnego, a Z to czułość względna gazu docelowego.
Konserwacja

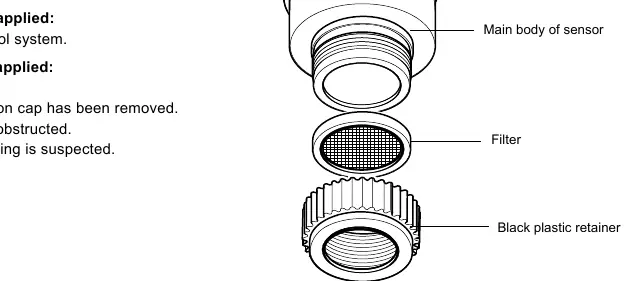

Jedyną czynnością serwisową użytkownika jest wymiana filtra:
- Zdejmij czarną plastikową nakładkę (retainer) lub akcesorium.
- Wyjmij stary filtr i wymień go na nowy.
- Załóż z powrotem nakładkę lub akcesorium.
Rozwiązywanie problemów
Jeśli czujnik wskazuje wartości niezerowe bez obecności gazu, należy wyregulować punkt zerowy. Jeśli czujnik wskazuje niskie wartości przy obecności gazu, należy wyregulować zakres (span). W przypadku braku reakcji na gaz, sprawdź okablowanie, upewnij się, że dysk ochronny został usunięty i że spiek nie jest zatkany.
Informacje o producencie
Honeywell International Inc.
Praktyczna pomoc
Typowe problemy
Czujnik wskazuje wartość niezerową bez obecności gazu
Wyreguluj punkt zerowy w systemie sterowania.
Czujnik wskazuje niską wartość przy obecności gazu
Wyreguluj zakres (span) w systemie sterowania.
Czujnik nie reaguje na gaz
Sprawdź okablowanie, upewnij się, że dysk ochronny został usunięty, sprawdź czy spiek nie jest zatkany, wymień czujnik jeśli podejrzewasz zatrucie elementu.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany inżynier.
- Usuń dysk ochronny z wnętrza obudowy filtra przed montażem.
- Użyj certyfikowanej puszki przyłączeniowej Ex e lub Ex d.
- Zastosuj 3-żyłowy kabel ekranowany.
- Upewnij się, że zasilanie jest odłączone podczas montażu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Zakres temperatury pracy
- -30°C do +65°C
- Czas rozgrzewania
- 20 minut
- Stopień ochrony
- IP65 standard, IP67 z osłoną pogodową
Ilustracje i schematy
- Schemat połączeń: SENSITIVE (S) - czerwony, COMMON (01) - niebieski, NON-SENSITIVE (NS) - zielony, Screen Earth - ekran.
- Rysunek wymiarowy: 101mm x 101mm x 74mm (z gwintem).
Zgodność modelu
- Wymaga zatwierdzonej puszki przyłączeniowej.
- Wymaga karty sterującej z odpowiednim bezpiecznikiem.
