Instrukcja instalacji detektora gazu Honeywell Searchline Excel Cross-Duct 2104N4214
Przewodnik instalacji detektora gazu Honeywell Searchline Excel Cross-Duct 2104N4214. Zawiera szczegółowe instrukcje montażu mechanicznego, schematy połączeń elektrycznych, wytyczne dotyczące uziemienia oraz ważne zasady bezpieczeństwa w...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instalacja detektora Searchline Excel Cross-Duct wymaga montażu mechanicznego nadajnika, odbiornika i reflektora w osi, a następnie wykonania połączeń elektrycznych z zachowaniem rygorystycznych zasad uziemienia i ekranowania kabli. str. 1, 2
Najważniejsze czynności
- Montaż mechaniczny nadajnika i odbiornika str. 2
- Wykonanie połączeń elektrycznych str. 1
Problemy i rozwiązania
Zakłócenia na pętli 4-20mA
Unikaj łączenia szyny 0V z uziemieniem ochronnym i zapewnij poprawne ekranowanie.
str. 1Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Minimalne napięcie zasilania | 18V | Wymagane przy prądzie 725mA. | str. 1 |
| Maksymalna impedancja pętli | 8.25 Ohm | Dla nominalnego zasilania 24V. | str. 1 |
Gdzie szukać w PDF
- Strona 1: Instalacja elektryczna str. 1
- Strona 2: Bezpieczeństwo i montaż mechaniczny str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi przewodnik instalacji detektora gazu Honeywell Searchline Excel Cross-Duct. Instrukcja obejmuje montaż mechaniczny, instalację elektryczną oraz kluczowe wymogi bezpieczeństwa. Dokument nie zastępuje pełnego podręcznika technicznego (2104M0520), który zawiera szczegółowe procedury uruchomienia i konserwacji.
Bezpieczeństwo
- Urządzenie jest certyfikowane do pracy w strefach zagrożonych wybuchem. Instalacja musi być zgodna z lokalnymi przepisami (np. EN 60079-14, NFPA 70).
- Nie wolno wiercić otworów w obudowie, gdyż narusza to ochronę przeciwwybuchową.
- Urządzenie musi być prawidłowo uziemione, aby chronić przed porażeniem prądem i minimalizować zakłócenia elektryczne.
- Nie otwierać obudowy w atmosferze wybuchowej.
- Nie używać w atmosferach o zawartości tlenu powyżej 21%.
- Testowe gazy mogą być toksyczne lub palne – należy zapoznać się z kartami charakterystyki materiałowej.
Montaż mechaniczny
Instalacja może być wykonana przez jednego operatora.
- Przygotowanie: Należy użyć dostarczonego szablonu samoprzylepnego, aby zaznaczyć pozycję nadajnika i odbiornika na ścianie kanału. Punkt X na szablonie wyznacza środek wiązki podczerwieni.
- Wiercenie: Wywiercić 10 otworów montażowych (średnica 7 mm) zgodnie z szablonem. Wyciąć prostokątny otwór w ścianie kanału.
- Montaż: Włożyć wsporniki montażowe przez otwór i przymocować je od wewnątrz kanału za pomocą nakrętek M6 i podkładek.

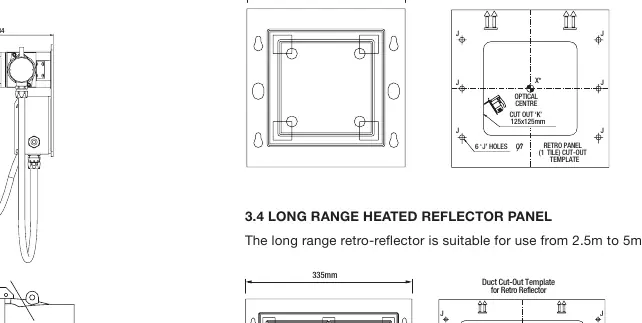

- Reflektor: Zamontować panel reflektora po przeciwnej stronie kanału, upewniając się, że punkt X* jest dokładnie naprzeciwko punktu X nadajnika/odbiornika.
Instalacja elektryczna
- Izolacja: Przed przystąpieniem do prac należy odizolować wszystkie źródła zasilania.
- Uziemienie: Obudowy jednostek nie powinny być elektrycznie połączone z "brudnymi" metalowymi elementami. Należy użyć zestawu izolacyjnego. Ekran kabla polowego powinien być podłączony do "czystej" linii uziemienia.
- Połączenia: Użyć zatwierdzonych dławików kablowych z podkładkami uszczelniającymi. Niewykorzystane wejścia kablowe należy zaślepić.
- Impedancja: Maksymalna impedancja pętli dla zasilania 24V wynosi 8,25 oma.
Informacje o producencie
Honeywell International Inc.
Praktyczna pomoc
Typowe problemy
Zakłócenia elektryczne na pętli 4-20mA
Upewnij się, że ekran kabla jest podłączony do czystej linii uziemienia i nie tworzy pętli uziemienia. Unikaj łączenia szyny 0V z uziemieniem ochronnym.
Uszkodzenie filtrów RFI
Napięcie szczytowe między uziemieniem obudowy a dowolnym przewodem kabla polowego nie może przekraczać 350V.
Niewłaściwe zasilanie
Napięcie zasilania musi wynosić minimum 18V przy prądzie 725mA.
Przed użyciem
- Odizoluj wszystkie źródła zasilania przed pracą.
- Sprawdź, czy ścieżka między nadajnikiem a odbiornikiem jest wolna od przeszkód.
- Upewnij się, że używasz zatwierdzonych dławików kablowych.
- Zweryfikuj, czy punkt X na szablonie nadajnika pokrywa się z punktem X* na reflektorze.
- Sprawdź, czy wszystkie śruby obudowy przeciwwybuchowej są dokręcone.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Napięcie zasilania
- Nominalne 24V DC, minimum 18V przy 725mA.
- Impedancja pętli
- Maksymalnie 8,25 oma dla systemu 24V.
- Zakres pracy reflektora (krótki)
- Od 0,5 m do 2,5 m.
- Zakres pracy reflektora (długi)
- Od 2,5 m do 5 m.
Ilustracje i schematy
- Schemat 4.3.4 pokazuje poprawne połączenia dla skrzynki przyłączeniowej DX100(M) z uwzględnieniem ekranowania.

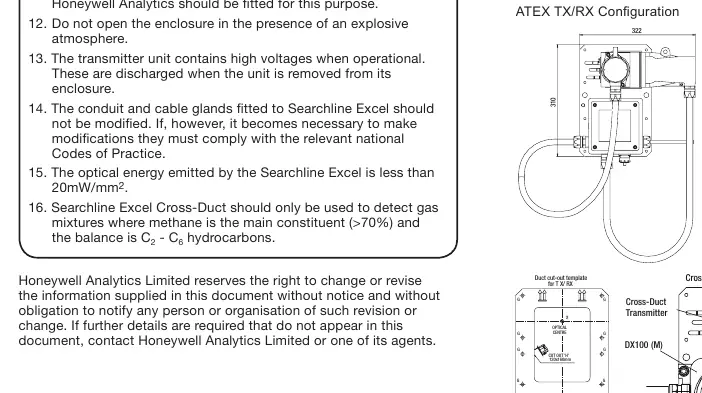

- Schemat 3.2 przedstawia konfigurację montażową nadajnika i odbiornika z użyciem elastycznego przewodu.
