Instrukcja montażu zestawu MOV dla siłowników Honeywell 10260S Series
Dowiedz się, jak zainstalować lub wymienić zestaw MOV w siłownikach Honeywell serii 10260S. Instrukcja zawiera kroki montażu, wymagane narzędzia oraz schematy połączeń dla wersji 120 Vac i 230 Vac.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu lub wymiany zestawu MOV (Metal Oxide Varistor) w siłownikach Honeywell serii 10260S. Zestaw ten jest wymagany w siłownikach zgodnych z wymogami CE i jest instalowany na zaciskach wejściowych zasilania.
Wymagane narzędzia
- Śrubokręt płaski (średni)
- Śrubokręt krzyżakowy (średni)
- Szczypce z wąskimi końcówkami
Bezpieczeństwo
Przed przystąpieniem do jakichkolwiek prac należy bezwzględnie odłączyć zasilanie siłownika. Podczas pracy z płytkami drukowanymi (PWA) należy stosować uziemioną opaskę na nadgarstek, aby chronić komponenty przed wyładowaniami elektrostatycznymi.
Procedura montażu
- Odłącz zasilanie AC od siłownika.
- Odkręć cztery śruby i zdejmij pokrywę panelu zacisków z boku obudowy siłownika.
- Zlokalizuj zaciski TB1-1 (oznaczone jako L), TB1-2 (oznaczone jako N) oraz śrubę uziemiającą na bloku zacisków siłownika.
- Wykręć śruby z zacisków TB1-1, TB1-2 oraz śrubę uziemiającą.
- Zainstaluj zestaw MOV. Większy terminal oczkowy należy przymocować do śruby uziemiającej na panelu zacisków, a pozostałe terminale do zacisków TB1-1 i TB1-2.
- Załóż nową uszczelkę i pokrywę panelu zacisków, zabezpieczając ją czterema śrubami.
- Podłącz ponownie zasilanie AC do siłownika.
- Zweryfikuj konfigurację siłownika i sprawdź poprawność działania.
- Przywróć siłownik do eksploatacji.
Warianty zestawu
Przed rozpoczęciem upewnij się, że posiadasz właściwy zestaw dla napięcia wejściowego siłownika:
- 51500671-503: dla zasilania 120 Vac
- 51500671-504: dla zasilania 230 Vac
Informacje o producencie
Honeywell International Inc.
Praktyczna pomoc
Typowe problemy
Brak pewności co do wersji zestawu
Sprawdź napięcie zasilania: 120 Vac wymaga zestawu 51500671-503, a 230 Vac wymaga zestawu 51500671-504.
Ryzyko uszkodzenia elektroniki
Podczas pracy z płytkami drukowanymi (PWA) zawsze używaj uziemionej opaski na nadgarstek, aby zapobiec wyładowaniom elektrostatycznym.
Przed użyciem
- Odłącz zasilanie AC od siłownika
- Przygotuj śrubokręt płaski i krzyżakowy oraz szczypce
- Upewnij się, że posiadasz właściwy zestaw MOV dla napięcia zasilania (120V lub 230V)
Parametry w praktyce
- 51500671-503
- Zestaw MOV przeznaczony dla zasilania 120 Vac
- 51500671-504
- Zestaw MOV przeznaczony dla zasilania 230 Vac
Ilustracje i schematy

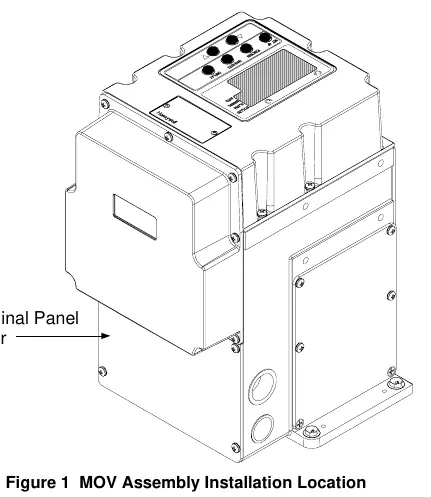

- Rysunek 1 pokazuje lokalizację pokrywy panelu zacisków na obudowie siłownika.

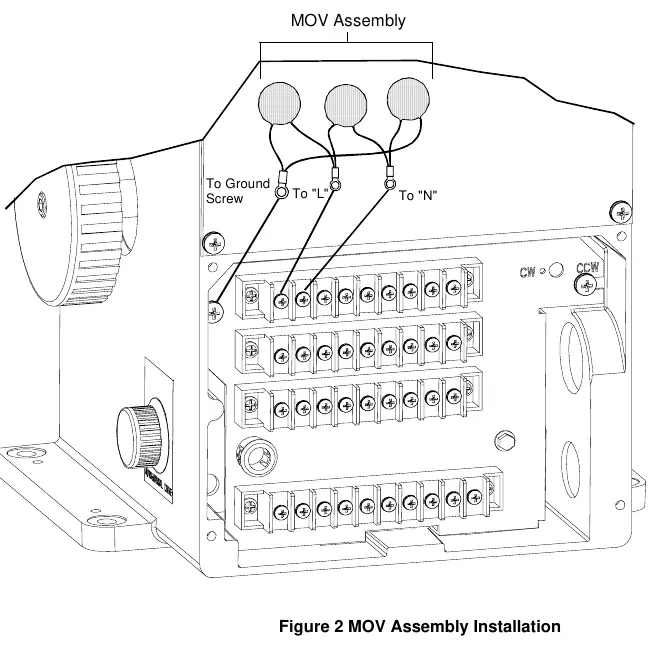

- Rysunek 2 przedstawia schemat podłączenia przewodów zestawu MOV do zacisków TB1-1 (L), TB1-2 (N) oraz śruby uziemiającej.
Zgodność modelu
- Zestaw przeznaczony wyłącznie dla siłowników Honeywell serii 10260S zgodnych z wymogami CE.
