Instrukcja obsługi panelu dotykowego Honeywell KNX 10.1-inch
Szybki przewodnik instalacji i konfiguracji panelu dotykowego Honeywell KNX 10.1-inch. Zawiera schematy montażu, parametry zasilania oraz wytyczne dotyczące bezpiecznego podłączenia.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące instalacji i bezpiecznego użytkowania panelu dotykowego Honeywell KNX 10.1-inch. Instalacja musi być przeprowadzona wyłącznie przez wykwalifikowanego elektryka zgodnie z obowiązującymi normami. Urządzenie wymaga odpowiedniej puszki ściennej i zasilania magistralą KNX lub PoE.
Opis urządzenia
Panel wyposażony jest w 10.1-calowy ekran dotykowy o rozdzielczości 1280x800, cztery mikrofony, głośniki oraz wbudowane czujniki (temperatury, jasności, zbliżeniowy). Urządzenie obsługuje komunikację KNX, Wi-Fi, Bluetooth oraz Ethernet.
Montaż i instalacja

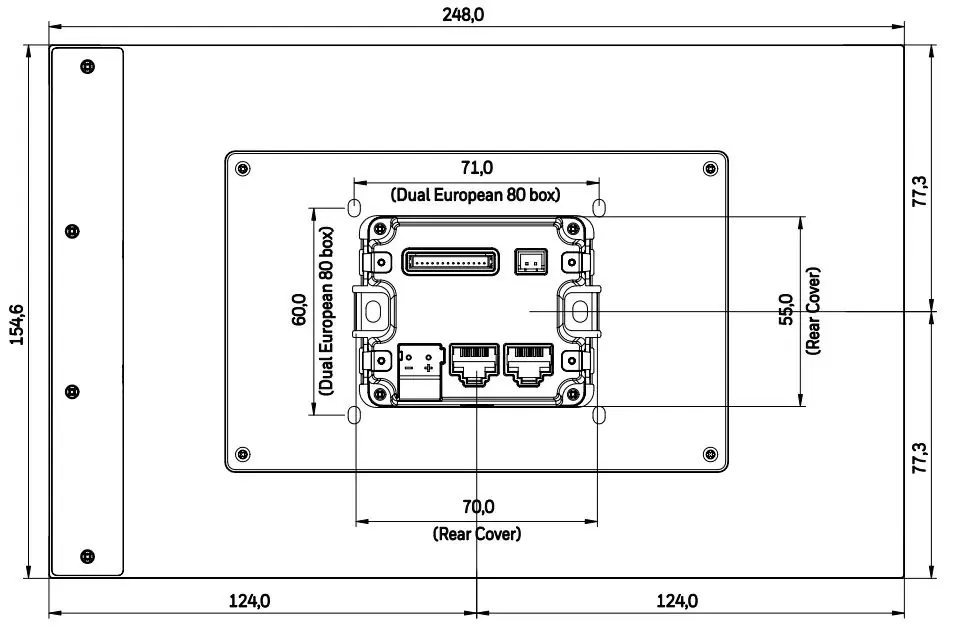

Urządzenie można zainstalować w puszce ściennej 1G BS (głębokość min. 47 mm) lub standardowej puszce EU DIN 49200 2G (głębokość min. 45 mm).

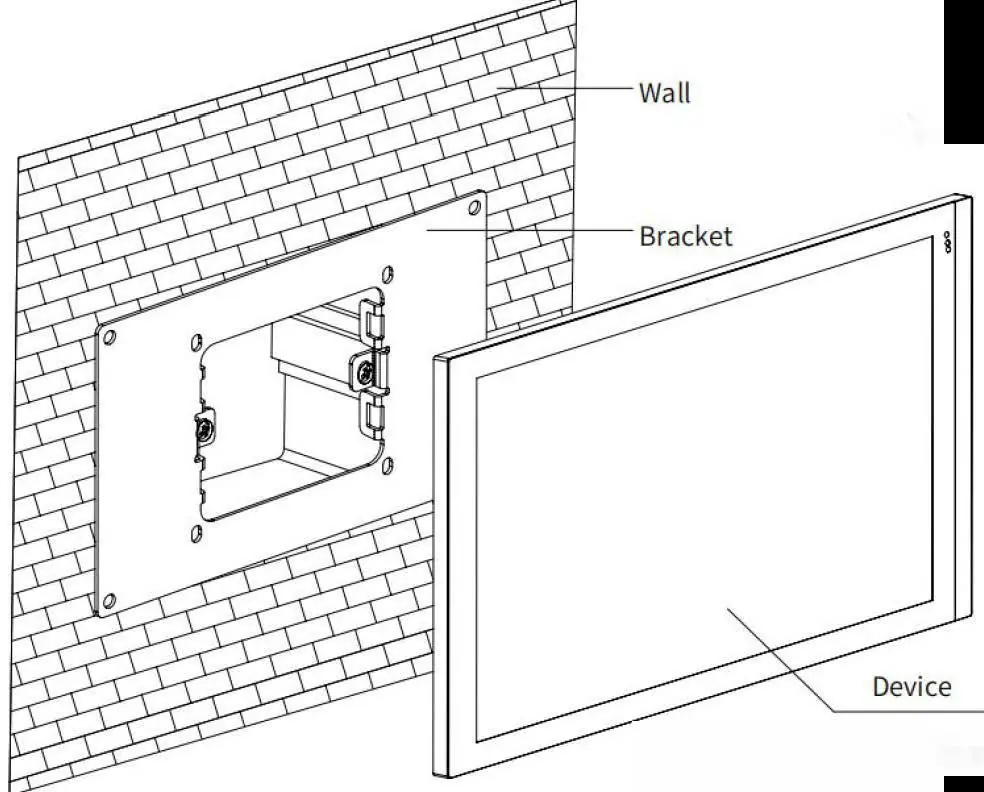

- Zdemontuj uchwyt montażowy i przykręć go do puszki w ścianie za pomocą dołączonych śrub.

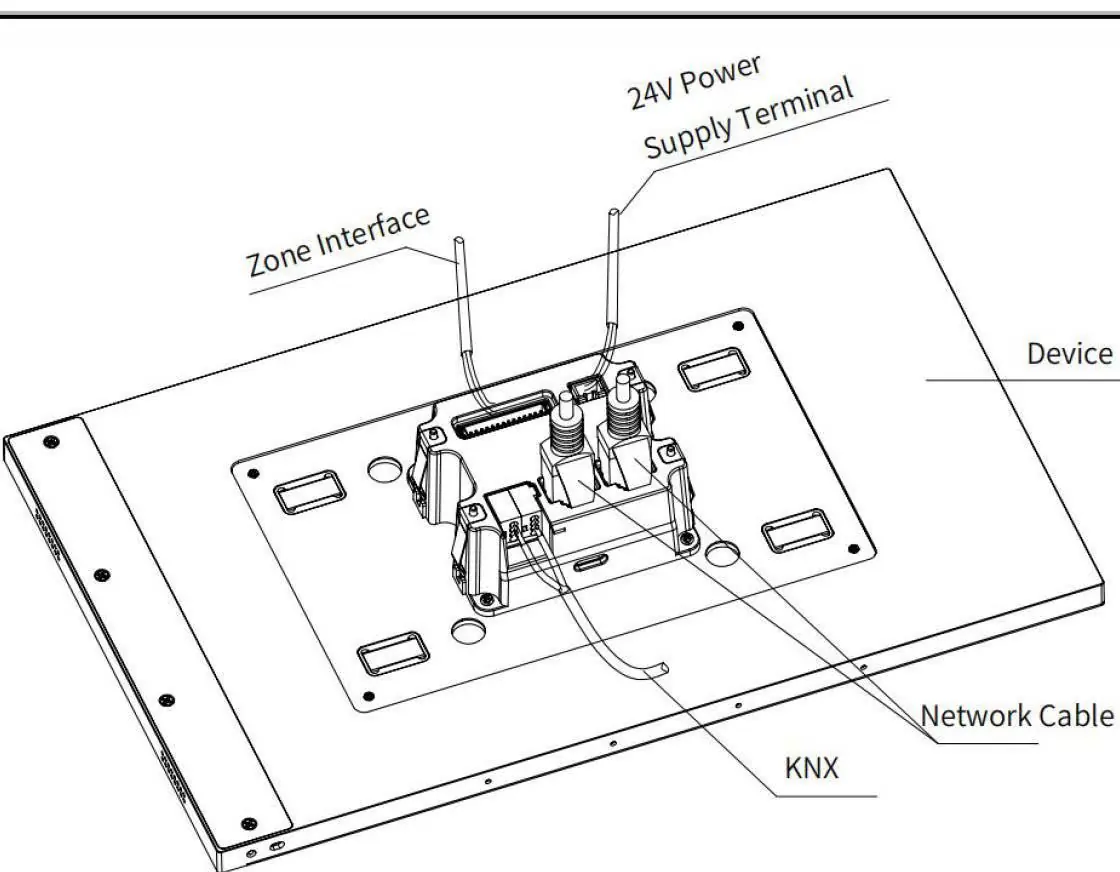

- Podłącz przewody magistrali KNX, zasilanie pomocnicze oraz kabel Ethernet do odpowiednich złączy z tyłu urządzenia.
- Wsuń urządzenie w uchwyt montażowy, aż zatrzaski sprężynowe zablokują się w wycięciach.
- Aby zdemontować urządzenie, należy je po prostu pociągnąć.
Podłączenia i zasilanie
- Zasilanie magistrali: 21-30V DC (przez magistralę KNX).
- Zasilanie pomocnicze: 22-30V DC.
- Złącza: KNX (czerwony/czarny), zasilanie pomocnicze (czerwony/czarny), Ethernet (standard PoE).
Bezpieczeństwo i konserwacja
Urządzenie należy chronić przed wilgocią, brudem i ekstremalnymi temperaturami. W przypadku zabrudzenia czyścić suchą szmatką lub lekko zwilżoną roztworem mydła. Zabrania się używania środków żrących lub rozpuszczalników.
Informacje o producencie
Honeywell International Inc.
Praktyczna pomoc
Typowe problemy
Urządzenie nie mieści się w puszce ściennej
Upewnij się, że puszka ma wymaganą głębokość wewnętrzną: min. 47 mm dla 1G BS lub min. 45 mm dla 2G DIN.
Zabrudzenia na ekranie lub obudowie
Czyść wyłącznie suchą szmatką lub lekko zwilżoną roztworem mydła. Nie używaj rozpuszczalników ani środków żrących.
Przed użyciem
- Sprawdź, czy puszka ścienna spełnia wymogi głębokości (min. 45-47 mm).
- Upewnij się, że instalację wykonuje wykwalifikowany elektryk.
- Przygotuj zasilanie magistrali KNX (21-30V DC) lub PoE.
- Sprawdź, czy miejsce montażu nie jest narażone na bezpośredni kontakt z cieczami.
Parametry w praktyce
- Zasilanie magistrali
- 21-30V DC dostarczane przez magistralę KNX.
- Zasilanie pomocnicze
- 22-30V DC wymagane dla dodatkowych funkcji.
- Temperatura pracy
- Urządzenie powinno pracować w zakresie od -5°C do +45°C.
Ilustracje i schematy
- Fig. 1-3: Procedura montażu uchwytu w puszce ściennej.
- Fig. 4: Schemat podłączenia przewodów magistrali KNX i zasilania.
- Fig. 5-6: Sposób zatrzaskiwania urządzenia w uchwycie ściennym.
Zgodność modelu
- Wymaga puszki 1G BS (bez uchwytów N-S) lub standardowej puszki EU DIN 49200 2G.
- Wymaga przypisania adresu fizycznego za pomocą narzędzi inżynierskich ETS (wersja 5.7 lub nowsza).
