Instrukcja montażu zestawu MOV do siłowników Honeywell 10260S

Przewodnik instalacji zestawu MOV dla siłowników serii Honeywell 10260S. Zawiera procedurę wymiany, wymagane narzędzia oraz schematy podłączenia dla wersji 120V i 230V.

Spis treści

Obrazy z instrukcji

Przejdź do miejsca w treści

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu lub wymiany zestawu warystora tlenku metalu (MOV) w siłownikach serii Honeywell 10260S. Zestaw ten jest niezbędny dla siłowników spełniających wymagania CE. Przed przystąpieniem do pracy należy upewnić się, że posiadany zestaw jest zgodny z napięciem wejściowym siłownika:

  • 51500671-503: dla zasilania 120 Vac
  • 51500671-504: dla zasilania 230 Vac

Bezpieczeństwo

Przed przystąpieniem do jakichkolwiek prac wewnątrz siłownika należy bezwzględnie odłączyć zasilanie elektryczne. Podczas pracy z płytkami drukowanymi (PWA) należy stosować środki ochrony przed wyładowaniami elektrostatycznymi, w tym uziemioną opaskę na nadgarstek.

Wymagane narzędzia

  • Śrubokręt płaski średniej wielkości
  • Śrubokręt krzyżakowy (Phillips) średniej wielkości
  • Małe szczypce z wąskimi końcówkami

Procedura montażu

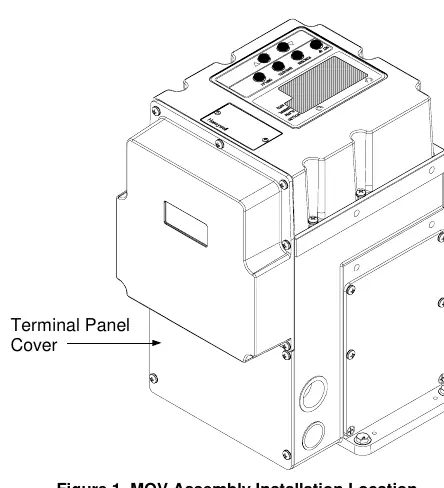

Lokalizacja pokrywy panelu zaciskowego
Lokalizacja pokrywy panelu zaciskowego

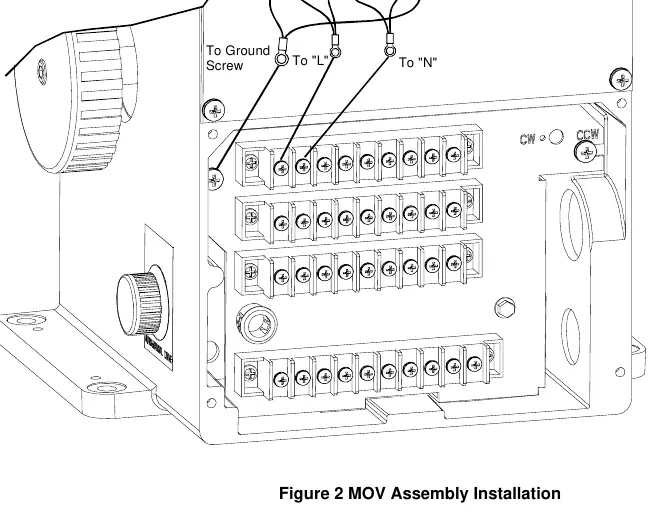

Schemat podłączenia przewodów zestawu MOV
Schemat podłączenia przewodów zestawu MOV
  1. Odłącz zasilanie AC od siłownika.
  2. Odkręć cztery śruby i zdejmij pokrywę panelu zaciskowego z boku obudowy siłownika.
  3. Zlokalizuj zaciski TB1-1 (oznaczone jako L), TB1-2 (oznaczone jako N) oraz śrubę uziemiającą na bloku zacisków.
  4. Wykręć śruby z zacisków TB1-1, TB1-2 oraz śrubę uziemiającą.
  5. Zamontuj zestaw MOV zgodnie ze schematem: większy terminal oczkowy podłącz do śruby uziemiającej, a pozostałe terminale do zacisków TB1-1 i TB1-2.
  6. Załóż nową uszczelkę i pokrywę panelu zaciskowego, zabezpieczając ją czterema śrubami.
  7. Podłącz ponownie zasilanie AC.
  8. Zweryfikuj konfigurację siłownika i sprawdź poprawność działania przed przywróceniem go do eksploatacji.

Informacje o producencie

Honeywell International Inc.

Profil marki

Praktyczna pomoc

Typowe problemy

Niezgodność napięcia zestawu z siłownikiem

Upewnij się, że używasz zestawu 51500671-503 dla 120 Vac lub 51500671-504 dla 230 Vac.

Ryzyko uszkodzenia elektroniki przez wyładowania elektrostatyczne

Podczas pracy z płytkami drukowanymi zawsze używaj uziemionej opaski na nadgarstek.

Przed użyciem

  • Odłącz zasilanie AC od siłownika
  • Przygotuj śrubokręt płaski, krzyżakowy oraz szczypce
  • Sprawdź, czy posiadasz właściwy zestaw MOV dla danego napięcia
  • Przygotuj uziemioną opaskę antystatyczną

Parametry w praktyce

51500671-503
Wersja zestawu MOV przeznaczona dla zasilania 120 Vac.
51500671-504
Wersja zestawu MOV przeznaczona dla zasilania 230 Vac.

Ilustracje i schematy

  • Rysunek 1 pokazuje lokalizację pokrywy panelu zaciskowego na obudowie siłownika.
  • Rysunek 2 przedstawia szczegółowy schemat podłączenia przewodów zestawu MOV do zacisków L, N oraz śruby uziemiającej.

Zgodność modelu

  • Instrukcja dotyczy wyłącznie siłowników serii 10260S.
  • Zestaw MOV jest wymagany dla siłowników spełniających wymogi CE.
