Instrukcja obsługi czujnika prądu Honeywell CTS-V i CTP-V
Szybki przewodnik po instalacji i konfiguracji czujników prądu Honeywell serii CTS-V i CTP-V. Dowiedz się, jak poprawnie zamontować urządzenie, podłączyć przewody i rozwiązywać problemy z odczytem.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Czujniki prądu Honeywell serii CTS-V i CTP-V służą do monitorowania prądu przemiennego (AC) w urządzeniach elektrycznych. Urządzenia te nie wymagają zewnętrznego zasilania, ponieważ pobierają energię z monitorowanego przewodu. Instalacja powinna być przeprowadzona wyłącznie przez wykwalifikowany personel zgodnie z lokalnymi przepisami elektrycznymi.
Instalacja i montaż
Czujnik można zamontować w dowolnej pozycji, używając dwóch śrub #8 x 3/4" lub zatrzaskując go bezpośrednio na szynie DIN 35mm. Należy zachować minimalną odległość 1 cala (2,6 cm) między czujnikiem a innymi urządzeniami magnetycznymi, takimi jak styczniki czy transformatory.
Obsługa serii CTP-V (zatrzask)
Modele serii CTP-V posiadają otwieraną konstrukcję (split-core). Aby otworzyć czujnik, należy nacisnąć boczny zatrzask i odchylić górną część obudowy. Po założeniu na przewód, należy mocno docisnąć pokrywę, aż usłyszysz kliknięcie zatrzasku. Przed zamknięciem należy sprawdzić, czy powierzchnie rdzenia magnetycznego są czyste i wolne od zanieczyszczeń.
Konfiguracja zakresu prądowego
Wszystkie czujniki z wybieralnymi zakresami mają fabrycznie ustawioną zworkę na najwyższy zakres. W razie potrzeby należy zmienić ustawienie zworki na odpowiedni zakres prądowy dla danej aplikacji. Nie należy przekraczać maksymalnego prądu określonego dla wybranego zakresu.
Podłączenie elektryczne
Zaleca się stosowanie ekranowanego przewodu dwużyłowego o przekroju 16-22 AWG (miedź). Maksymalna długość przewodu między czujnikiem a sterownikiem nie powinna przekraczać 30 metrów. Zaciski czujnika są wrażliwe na polaryzację. W przypadku użycia kabla ekranowanego, należy podłączyć ekran do uziemienia tylko po stronie sterownika, aby uniknąć pętli masy.
Rozwiązywanie problemów
- Brak odczytu: Sprawdź, czy przez przewód płynie prąd, zweryfikuj polaryzację obwodu, upewnij się, że zaciski są dokręcone, a przewody pewnie osadzone.
- Błędne odczyty: Sprawdź poprawność zakończenia przewodów. W obszarach z silnymi zakłóceniami RF może być konieczne użycie kabla ekranowanego.
- Niedokładne odczyty: Jeśli czujnik nie mieści się w specyfikacji dokładności, skontaktuj się z serwisem.
- Problemy z działaniem (CTP-V): Sprawdź, czy między stykami rdzenia nie ma zanieczyszczeń lub pyłu. Wyczyść i zamknij ponownie.
Dane techniczne
- Typ monitorowanego prądu: AC
- Maksymalne napięcie AC: 600 VAC
- Napięcie izolacji: 2200 VAC
- Sygnał wyjściowy: 0-5 VDC lub 0-10 VDC
- Temperatura pracy: od -15°C do 40°C
- Wilgotność pracy: 0-95% (bez kondensacji)
Informacje o producencie
Honeywell International Inc.
Praktyczna pomoc
Typowe problemy
Brak odczytu
Sprawdź przepływ prądu, polaryzację obwodu, dokręcenie zacisków oraz napięcie na wyjściu czujnika za pomocą woltomierza.
Błędne odczyty
Upewnij się, że przewody są poprawnie zakończone. W środowisku z zakłóceniami RF zastosuj kabel ekranowany.
Zanieczyszczenia w rdzeniu (CTP-V)
Oczyść powierzchnie stykowe rdzenia z pyłu i brudu, a następnie upewnij się, że czujnik jest poprawnie zamknięty.
Przed użyciem
- Upewnij się, że instalację wykonuje wykwalifikowany personel.
- Sprawdź, czy napięcie w monitorowanym obwodzie nie przekracza 600 VAC.
- Użyj przewodu ekranowanego 16-22 AWG.
- Zachowaj 2,6 cm odstępu od innych urządzeń magnetycznych.
- Ustaw zworkę zakresu prądowego zgodnie z wymaganiami aplikacji.
Parametry w praktyce
- Maksymalne napięcie AC
- 600 VAC - nie przekraczać tej wartości w monitorowanym obwodzie.
- Sygnał wyjściowy
- 0-5 VDC lub 0-10 VDC w zależności od modelu.
- Temperatura pracy
- -15°C do 40°C - zakres bezpiecznej pracy urządzenia.
Ilustracje i schematy
- Rysunek 1: Montaż czujnika na szynie DIN.
- Rysunek 2: Otwieranie i zamykanie czujnika serii CTP-V.

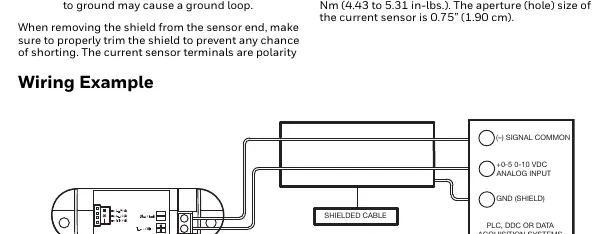

- Rysunek 3: Schemat podłączenia analogowego do sterownika.
Zgodność modelu
- Czujniki przeznaczone wyłącznie do przewodów izolowanych.
- Nie stosować w aplikacjach związanych z bezpieczeństwem życia (Life or Safety).
- Nie stosować w miejscach niebezpiecznych lub sklasyfikowanych.
