Instrukcja montażu wspornika Honeywell 205820A
Kompletny przewodnik instalacji wspornika Honeywell 205820A. Sprawdź procedury montażu standardowego oraz wysokomomentowego dla siłowników DCA.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wspornik 205820A służy do montażu siłowników DCA. Wersje standardowe wymagają tulei dystansowych, natomiast wersje wysokomomentowe (150/300 lb-in.) montuje się bezpośrednio do wspornika. str. 1
Najważniejsze czynności
- Montaż standardowy: Przykręć tuleje do wspornika, zamontuj wspornik do powierzchni, przymocuj siłownik do tulei. str. 1
- Montaż wysokomomentowy: Zamontuj wspornik do powierzchni, przymocuj siłownik bezpośrednio do wspornika. str. 1
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Kompatybilność | Siłowniki DCA | Wspornik przeznaczony do montażu trzypunktowego siłowników Direct Coupled Actuator. | str. 1 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Instrukcja montażu i specyfikacja str. 1
- Schematy montażowe str. 2
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wspornik Honeywell 205820A jest przeznaczony do montażu trzypunktowego siłowników typu Direct Coupled Actuator (DCA). Instalacja powinna być przeprowadzona wyłącznie przez wykwalifikowanego technika serwisu. Przed przystąpieniem do pracy należy upewnić się, że parametry siłownika są zgodne z wymaganiami montażowymi.
Elementy zestawu
- Wspornik (1 szt.)
- Tuleje dystansowe sześciokątne (3 szt.)
- Śruby (3 szt.)
- Podkładki zabezpieczające (3 szt.)
Montaż standardowy
Procedura dla standardowych siłowników DCA:
- Przykręć trzy tuleje dystansowe 1/2 cala (13 mm) do wspornika, używając śrub i podkładek zabezpieczających.
- Zamontuj wspornik do powierzchni montażowej, wykorzystując dwa z pięciu dostępnych otworów montażowych.
- Przymocuj siłownik DCA do otwartych końców tulei dystansowych za pomocą trzech śrub i podkładek zabezpieczających.
- W razie potrzeby zdemontuj piastę wyjściową siłownika zgodnie z instrukcją dołączoną do urządzenia.
- Wykonaj okablowanie i procedury uruchomieniowe zgodnie z instrukcją siłownika.
Montaż wysokomomentowy
W przypadku siłowników wysokomomentowych (150 lb-in. oraz 300 lb-in.) tuleje dystansowe nie są wymagane.
- Zamontuj wspornik bezpośrednio do powierzchni montażowej, wykorzystując dwa z pięciu dostępnych otworów montażowych.
- Przymocuj siłownik DCA bezpośrednio do wspornika za pomocą trzech śrub i podkładek zabezpieczających.
- W razie potrzeby zdemontuj piastę wyjściową siłownika zgodnie z instrukcją dołączoną do urządzenia.
- Wykonaj okablowanie i procedury uruchomieniowe zgodnie z instrukcją siłownika.
Informacje o producencie
Honeywell International Inc.
Praktyczna pomoc
Typowe problemy
Niepewność co do użycia tulei dystansowych
Tuleje dystansowe są wymagane tylko w montażu standardowym. Siłowniki wysokomomentowe (150 lb-in. i 300 lb-in.) montuje się bezpośrednio do wspornika.
Przed użyciem
- Sprawdź, czy siłownik jest typu DCA (Direct Coupled Actuator).
- Zidentyfikuj, czy siłownik jest modelem wysokomomentowym (150/300 lb-in.) czy standardowym.
- Upewnij się, że posiadasz wszystkie elementy zestawu: wspornik, 3 tuleje, 3 śruby, 3 podkładki.
- Przygotuj narzędzia niezbędne do montażu śrub 1/4 cala.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- High-torque DCA
- Siłowniki o momencie obrotowym 150 lb-in. lub 300 lb-in. - nie wymagają tulei dystansowych.
- Standard Mounting
- Wymaga użycia tulei dystansowych 1/2 cala (13 mm).
Ilustracje i schematy

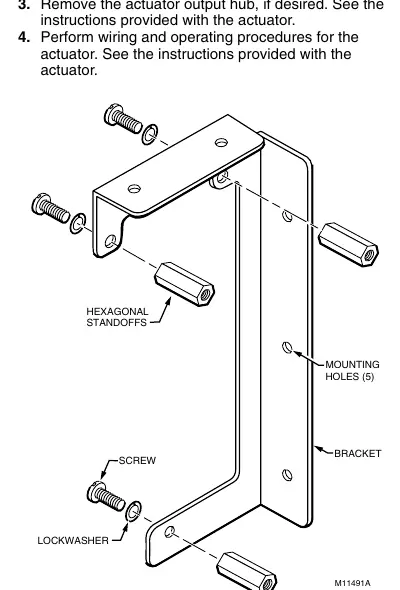

- Rysunek 1 przedstawia elementy wspornika i sposób montażu tulei.

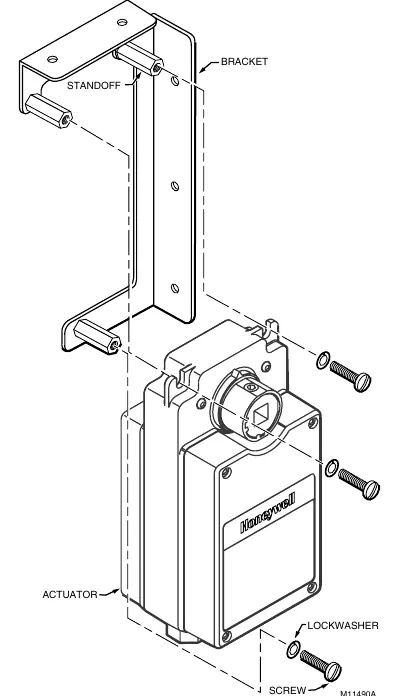

- Rysunek 2 ilustruje montaż standardowy z użyciem tulei dystansowych.

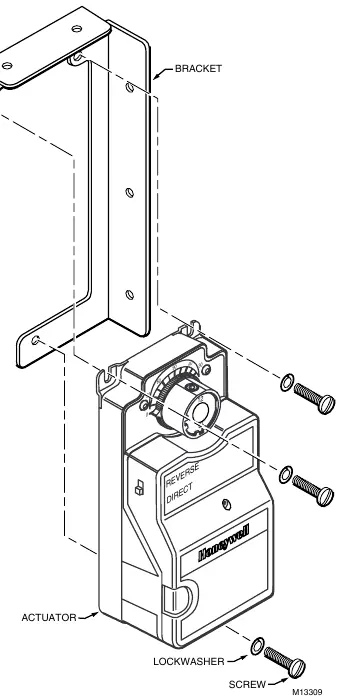

- Rysunek 3 ilustruje montaż wysokomomentowy bezpośrednio do wspornika.
