Instrukcja obsługi zasilacza systemowego Comelit 1210A

Szybki przewodnik po instalacji i obsłudze zasilacza systemowego Comelit 1210A. Dowiedz się, jak poprawnie podłączyć urządzenie, jakie są parametry techniczne oraz jak bezpiecznie montować zasilacz w systemach Simplebus2.

Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje

Zasilacz Comelit 1210A jest dedykowanym urządzeniem zasilającym dla systemów wideodomofonowych Simplebus2. Urządzenie przeznaczone jest wyłącznie do użytku wewnątrz pomieszczeń i musi być montowane w zamkniętej szafie elektrycznej, do której dostęp mają wyłącznie wykwalifikowani pracownicy.

Opis złącz i podłączenie

Zasilacz posiada następujące zaciski:

Schemat podłączenia zasilacza 1210A
Schemat podłączenia zasilacza 1210A
  • L N: Wejście zasilania sieciowego 230V.
  • L1 L1: Magistrala (bus) dla jednostek zewnętrznych (34 V).
  • L2 L2: Magistrala (bus) dla jednostek wewnętrznych (34 V).

W przypadku wystąpienia zwarcia, aby zresetować urządzenie, należy odłączyć zasilanie sieciowe na około 5 minut.

Instalacja i bezpieczeństwo

Podczas instalacji należy przestrzegać następujących zasad:

  • Przed przystąpieniem do jakichkolwiek prac należy odłączyć zasilanie.
  • Wymagane jest zainstalowanie wyłącznika wielobiegunowego z otwarciem styków o szerokości co najmniej 3 mm przed systemem wideodomofonowym.
  • Nie należy zasłaniać otworów wentylacyjnych ani szczelin służących do odprowadzania ciepła.
  • Zaleca się stosowanie filtra sieciowego w celu ochrony systemu przed zakłóceniami elektrycznymi.
  • Po zakończeniu podłączeń należy założyć osłony na zaciski.

Okablowanie i zasięg

Należy pamiętać, że użycie kabli ekranowanych może zredukować maksymalne odległości w instalacji o 50%. W dokumentacji znajduje się szczegółowa tabela określająca maksymalne odległości (A, B, C, H) w zależności od przekroju i typu użytego przewodu.

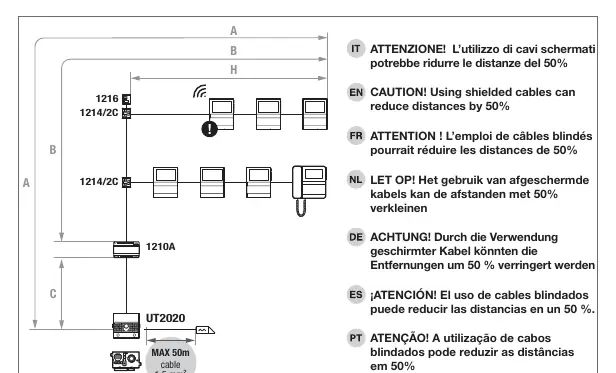

Schemat systemu Simplebus2
Schemat systemu Simplebus2

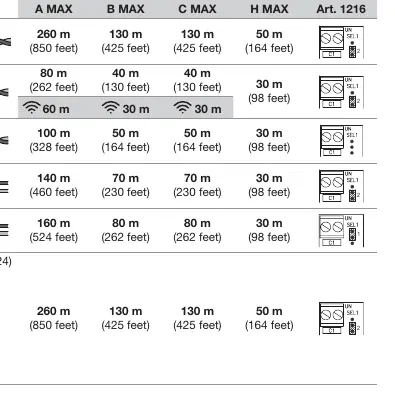

Tabela maksymalnych odległości dla różnych typów kabli
Tabela maksymalnych odległości dla różnych typów kabli

Dane techniczne

  • Napięcie zasilania: 230 VAC / 50-60 Hz
  • Napięcie wyjściowe: 34 VDC
  • Maksymalny prąd wyjściowy: 1 A
  • Pobór prądu: 350 mA
  • Moc maksymalna: 34 W
  • Temperatura pracy: 0 ÷ 40 °C
  • Montaż: 8 modułów DIN

Praktyczna pomoc

Typowe problemy

Brak działania po zwarciu

Odłącz zasilanie sieciowe na około 5 minut, aby zresetować urządzenie.

Zasięg instalacji jest mniejszy niż oczekiwano

Sprawdź, czy używasz kabli ekranowanych – mogą one zmniejszyć zasięg instalacji o 50%.

Przed użyciem

  • Upewnij się, że zasilanie 230V jest odłączone przed przystąpieniem do prac.
  • Zainstaluj wyłącznik wielobiegunowy z otwarciem styków min. 3 mm przed systemem.
  • Zamontuj urządzenie w zamkniętej szafie elektrycznej.
  • Nie zasłaniaj otworów wentylacyjnych.
  • Upewnij się, że używasz odpowiedniego przekroju kabla zgodnie z tabelą odległości.

Parametry w praktyce

Napięcie wyjściowe
34 VDC przeznaczone dla magistrali Simplebus2.
Moc maksymalna
34 W to maksymalna moc, jaką może dostarczyć zasilacz.

Ilustracje i schematy

  • Schemat połączeń pokazuje podłączenie zasilania 230V do zacisków L i N.
  • Zaciski L1 służą do podłączenia magistrali jednostek zewnętrznych.
  • Zaciski L2 służą do podłączenia magistrali jednostek wewnętrznych.

Zgodność modelu

  • Zasilacz jest przeznaczony wyłącznie do systemów Simplebus2.
