Instrukcja obsługi higrostatu kanałowego Condair DCC-NA

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy higrostatu kanałowego Condair DCC-NA oraz czujnika kanałowego CDC-NA. Dokument zawiera wytyczne dotyczące montażu, okablowania, konfiguracji parametrów oraz kalibracji. Urządzenie wymaga zasilania 24V AC/DC. Konfiguracja parametrów chroniona jest hasłami (0009 dla użytkownika, 00241 dla serwisu).

Montaż i instalacja

Czujnik kanałowy (CDC-NA): Należy zamontować bezpośrednio na kanale w miejscu o dobrym przepływie powietrza. W przypadku czujnika nawiewnego, montować za dystrybucją pary w odległości 1,5-krotności drogi absorpcji. W przypadku czujnika wywiewnego, montować blisko wlotu powietrza, za wentylatorem wyciągowym.

Higrostat ścienny (DCC-NA): Montować w miejscu chronionym i łatwo dostępnym, co najmniej 1,5 m nad podłogą. Możliwy montaż podtynkowy lub natynkowy.

Podłączenie elektryczne

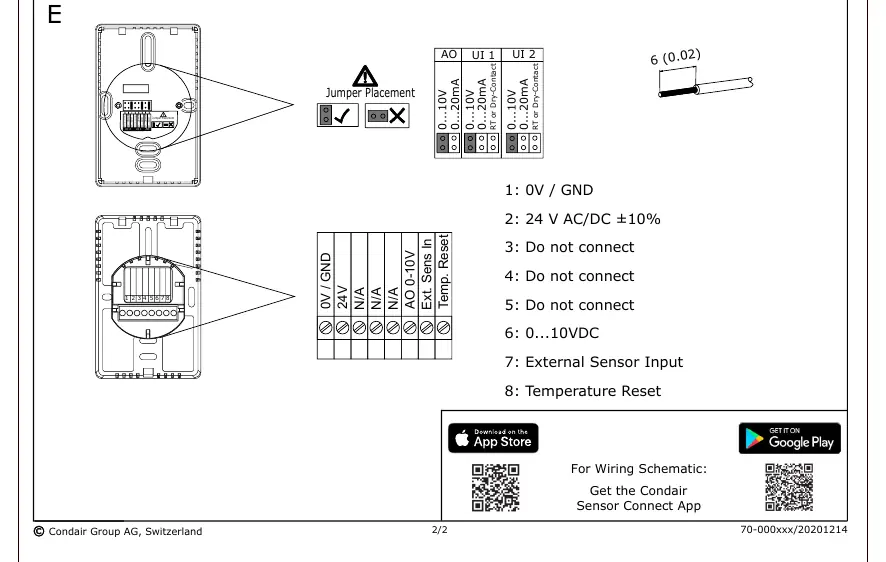

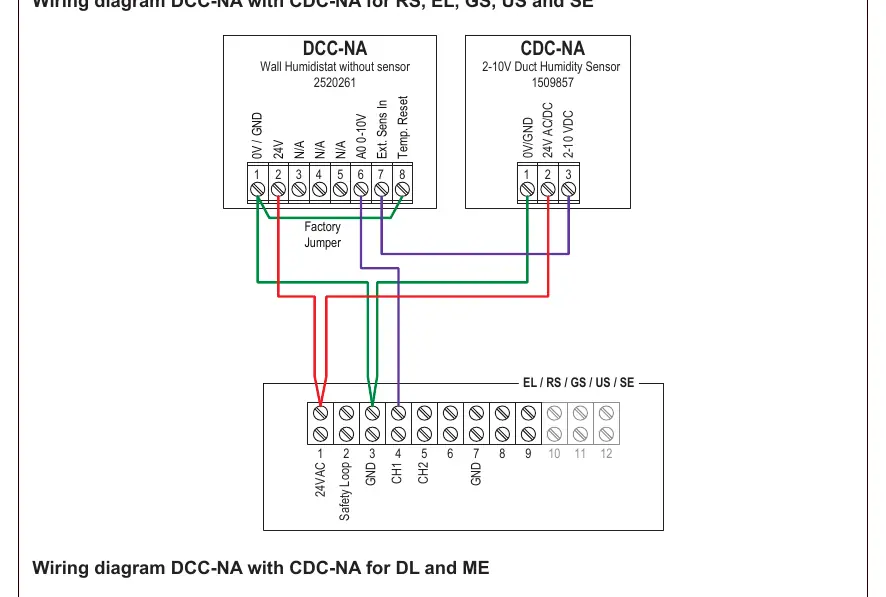

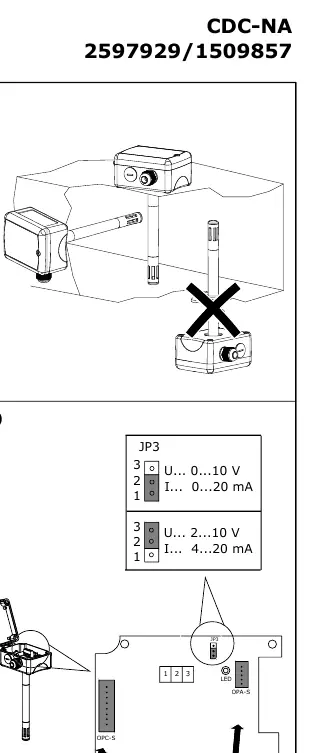

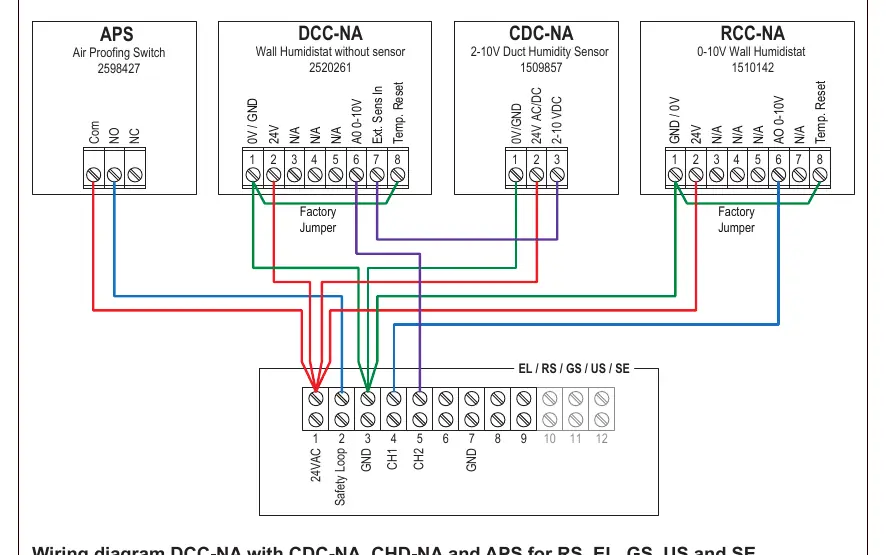

Zaleca się stosowanie przewodu 18-gauge (AWG). Maksymalna odległość od jednostki wynosi poniżej 100 stóp (ok. 30 m). Szczegółowe schematy połączeń dla różnych konfiguracji (RS, EL, GS, US, SE, DL, ME) znajdują się w sekcji 9 instrukcji. Należy zwrócić uwagę na ustawienia zworek (JP3) określające typ sygnału wyjściowego (0-10V lub 0-20mA).

Konfiguracja parametrów

Dostęp do menu konfiguracyjnego uzyskuje się poprzez jednoczesne naciśnięcie przycisków strzałek przez 3 sekundy. Hasła dostępu:

• 0009: Parametry użytkownika (zmiana trybów pracy, nastaw, zachowanie po zaniku zasilania).
• 00241: Parametry sterowania (tylko dla ekspertów: limity nastaw, opóźnienia wentylatorów).

Kalibracja czujnika

Wejścia czujników można kalibrować. Należy przytrzymać przycisk % przez ponad 2 sekundy, aby wyświetlić wartość wejścia, a następnie użyć przycisków strzałek do kalibracji i zapisać zmiany.

Rozwiązywanie problemów

W przypadku wystąpienia błędów:

• AL5 & AL7: Wartość czujnika zewnętrznego poniżej 5% RH. Sprawdzić okablowanie DCC i CDC. Po usunięciu usterki potwierdzić alarm przyciskiem.
• Err2, 3 & 4: Problem sprzętowy lub pamięci. Wymienić urządzenie.

Dane techniczne

Urządzenie pracuje w zakresie temperatur 0-50°C przy wilgotności poniżej 95% RH (bez kondensacji). Zasilanie 24V AC/DC ±10%. Wyjście analogowe 0-10V DC lub 0-20mA.
