Instrukcja obsługi czujnika obecności Cooper Greengate OSW-U-0721-MV
Szybki przewodnik po instalacji i konfiguracji czujnika obecności Cooper Greengate OSW-U-0721-MV. Dowiedz się, jak podłączyć urządzenie, ustawić tryby pracy i skonfigurować opóźnienie wyłączenia.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Czujnik Cooper Greengate OSW-U-0721-MV to urządzenie wykorzystujące technologię ultradźwiękową do wykrywania obecności osób w pomieszczeniu i automatycznego sterowania oświetleniem. Urządzenie zastępuje tradycyjny przełącznik ścienny i jest przeznaczone do biur, sal konferencyjnych oraz pomieszczeń gospodarczych.
Opis i funkcje
- Technologia ultradźwiękowa: Wykrywa ruch poprzez zmiany fal akustycznych (np. chodzenie, sięganie po telefon). Nie reaguje na dźwięki słyszalne.
- Tryby pracy: Automatyczne włączanie (Automatic On) lub ręczne włączanie (Manual On) za pomocą przycisku na obudowie.
- Oszczędność energii: Automatyczne wyłączanie po opuszczeniu pomieszczenia i upływie ustawionego czasu.
- Brak prądu upływu: Przełącznik z przerwą powietrzną zapewnia pełne odcięcie zasilania do obciążenia.

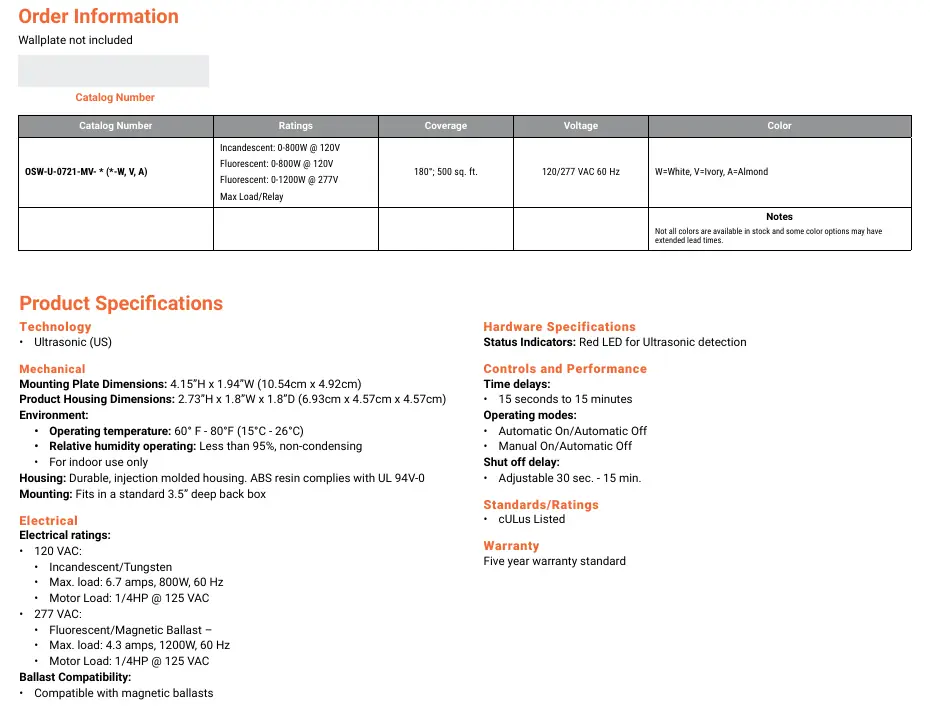

Dane techniczne
- Napięcie: 120/277 VAC, 60 Hz.
- Obciążenie: Brak wymaganego obciążenia minimalnego.
- Montaż: Pasuje do standardowej puszki podtynkowej o głębokości 3.5 cala.
- Temperatura pracy: 15°C - 26°C (60°F - 80°F).
- Wilgotność: Poniżej 95%, bez kondensacji.
Instalacja i podłączenie
Urządzenie wymaga podłączenia przewodu neutralnego. Dostępne są dwa główne schematy podłączenia:
- Single-Pole (pojedynczy punkt): Standardowe podłączenie zasilania (HOT), neutralnego (NEUTRAL) oraz obciążenia (LOAD).
- 3-Way (sterowanie z dwóch punktów): Wymaga odpowiedniego połączenia przewodów sterujących (travellers) między dwoma czujnikami.
Uwaga: W przypadku instalacji 3-drogowych nie należy przekraczać dopuszczalnych obciążeń dla pojedynczego przełącznika.
Konfiguracja i obsługa
Na obudowie urządzenia znajdują się elementy sterujące:
- Przełącznik trybu (Override jumper): Ustawienie w pozycji 'M' aktywuje tryb ręcznego włączania (Manual ON), pozycja 'A' aktywuje tryb automatyczny (Automatic ON).
- Regulacja czasu (Time Delay): Możliwość ustawienia czasu podtrzymania oświetlenia w zakresie od 15 sekund do 15 minut.
Zasięg działania
Czujnik oferuje zasięg detekcji 180°. Maksymalny obszar pokrycia wynosi około 500 stóp kwadratowych (ok. 46 m²), przy czym obszar detekcji drobnego ruchu wynosi około 300 stóp kwadratowych. Rzeczywisty zasięg może się różnić w zależności od kształtu pomieszczenia i obecności przeszkód.
Informacje o producencie
Cooper Lighting Solutions
Praktyczna pomoc
Typowe problemy
Światło nie włącza się automatycznie
Sprawdź, czy przełącznik trybu jest ustawiony na 'A' (Automatic ON) oraz czy czas opóźnienia nie jest ustawiony na zbyt niską wartość.
Światło nie gaśnie po wyjściu z pomieszczenia
Upewnij się, że czas opóźnienia (Time Delay) jest ustawiony zgodnie z potrzebami. Sprawdź, czy w pomieszczeniu nie ma źródeł ruchu, które mogą być wykrywane przez czujnik.
Przed użyciem
- Upewnij się, że napięcie sieciowe wynosi 120V lub 277V.
- Sprawdź, czy puszka montażowa ma głębokość co najmniej 3.5 cala.
- Upewnij się, że posiadasz przewód neutralny (wymagany do instalacji).
- Sprawdź, czy obciążenie nie przekracza dopuszczalnych parametrów (np. 800W dla 120V).
Parametry w praktyce
- 180°, 500 sq. ft.
- Kąt widzenia czujnika i maksymalny obszar detekcji ruchu.
Ilustracje i schematy
- Single-Pole Wiring: Schemat podłączenia dla jednego punktu sterowania oświetleniem.
- 3-Way Wiring: Schemat podłączenia dla sterowania oświetleniem z dwóch różnych lokalizacji.
Zgodność modelu
- Kompatybilny z statecznikami magnetycznymi.
- Nie wymaga minimalnego obciążenia.
