Instrukcja obsługi ściemniacza z czujnikiem ruchu Cooper Greengate 0-10V Dual Tech
Przewodnik użytkownika dla ściemniacza z czujnikiem ruchu Cooper Greengate 0-10V Dual Tech. Zawiera schematy połączeń, instrukcje obsługi, konfigurację czujnika oraz dane techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Urządzenie Cooper Greengate 0-10V Dual Tech Sensor Dimmer to zaawansowane rozwiązanie 3-w-1, łączące funkcje przełącznika, czujnika obecności oraz ściemniacza 0-10V w jednej obudowie ściennej. Produkt jest przeznaczony do sterowania oświetleniem w pomieszczeniach komercyjnych, takich jak biura, toalety czy korytarze, pomagając w spełnieniu norm energetycznych.
Opis urządzenia
Ściemniacz wykorzystuje technologię podwójnego wykrywania: pasywną podczerwień (PIR) oraz ultradźwięki, co zapewnia precyzyjne wykrywanie ruchu. Urządzenie posiada wbudowany fotokomórkę do sterowania oświetleniem w zależności od natężenia światła dziennego oraz umożliwia ręczne lub automatyczne sterowanie oświetleniem.
Instalacja i podłączenie
Instalacja wymaga standardowej puszki ściennej o głębokości 3,5 cala. Ważne: Do poprawnej pracy urządzenia wymagane jest podłączenie przewodu neutralnego. Urządzenie obsługuje instalacje jednobiegunowe (single-pole) oraz 3-drożne (3-way). Należy użyć przewodów o odpowiednim przekroju: #16 AWG dla obciążenia i uziemienia oraz #18 AWG dla pozostałych połączeń.
Obsługa i sterowanie
Panel przedni urządzenia zawiera przyciski do ręcznego sterowania oświetleniem:
- On/Off Toggle: Włączanie i wyłączanie światła.
- Raise/Lower: Przyciski do zwiększania i zmniejszania natężenia światła.
- Wskaźniki LED: Czerwona dioda sygnalizuje wykrycie ruchu PIR, zielona dioda sygnalizuje wykrycie ultradźwiękowe.
Ustawienia i czujnik
Urządzenie oferuje konfigurowalne opóźnienie wyłączenia (time delay): 15 sekund (tryb testowy), 5, 10, 15, 20 (ustawienie fabryczne) oraz 30 minut. Czujnik posiada pole widzenia 180 stopni, obejmujące 900 stóp kwadratowych dla dużego ruchu i 324 stopy kwadratowe dla małego ruchu.
Dane techniczne
- Napięcie: 120/277VAC, 50/60Hz.
- Obciążenie: 8A (LED).
- Wyjście ściemniania: 0-10VDC, 80mA (obsługuje do 40 stateczników).
- Temperatura pracy: 0°C do 40°C.
- Wilgotność: 20% do 90% bez kondensacji.
Informacje o producencie
Cooper Lighting Solutions
Praktyczna pomoc
Typowe problemy
Światło nie włącza się automatycznie
Sprawdź, czy urządzenie nie jest ustawione w trybie Manual ON. Upewnij się, że czujnik nie jest zasłonięty i znajduje się w zasięgu ruchu.
Światło wyłącza się zbyt szybko
Zwiększ ustawienie opóźnienia czasowego (time delay) na urządzeniu.
Brak reakcji na przyciski
Sprawdź poprawność podłączenia zasilania i przewodu neutralnego.
Przed użyciem
- Upewnij się, że instalacja elektryczna posiada przewód neutralny.
- Sprawdź, czy używane oświetlenie jest kompatybilne ze ściemnianiem 0-10V.
- Zweryfikuj napięcie zasilania (120V lub 277V).
- Zaplanuj montaż w miejscu zapewniającym optymalne pole widzenia czujnika (180 stopni).
- Upewnij się, że obciążenie nie przekracza 8A.
Parametry w praktyce
- Neutral required
- Urządzenie wymaga podłączenia przewodu neutralnego do poprawnego działania elektroniki.
Ilustracje i schematy

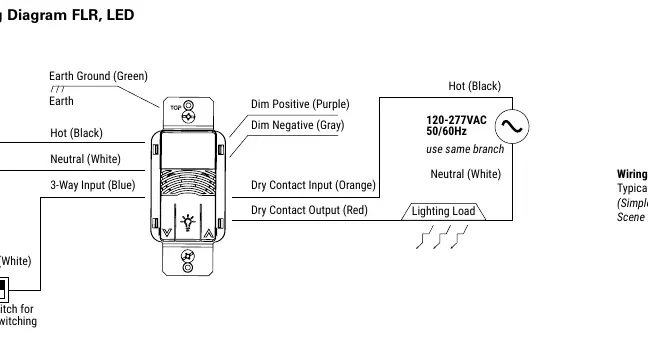

- Schemat połączeń pokazuje sposób podłączenia zasilania (Hot/Neutral), uziemienia, obciążenia oraz przewodów sterujących 0-10V (Purple/Gray).

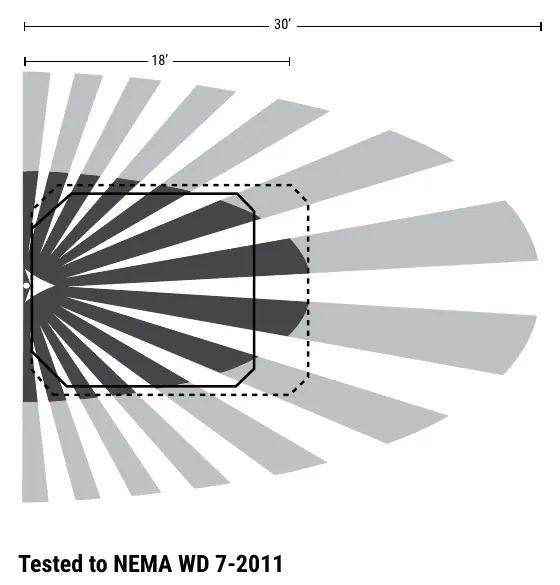

- Schemat pola widzenia ilustruje zasięg wykrywania ruchu dla technologii PIR i ultradźwiękowej.
Zgodność modelu
- Kompatybilny ze ściemnialnymi statecznikami 0-10V LED i FLR.
- Przeznaczony wyłącznie do użytku wewnątrz pomieszczeń.
