Specyfikacja techniczna kabla światłowodowego Corning SST-Drop 001ZBA-14101A20
Przewodnik techniczny i specyfikacja kabla światłowodowego Corning SST-Drop 001ZBA-14101A20. Zawiera parametry mechaniczne, optyczne, warunki środowiskowe oraz wytyczne dotyczące instalacji.
Spis treści
Najważniejsze informacje z instrukcji

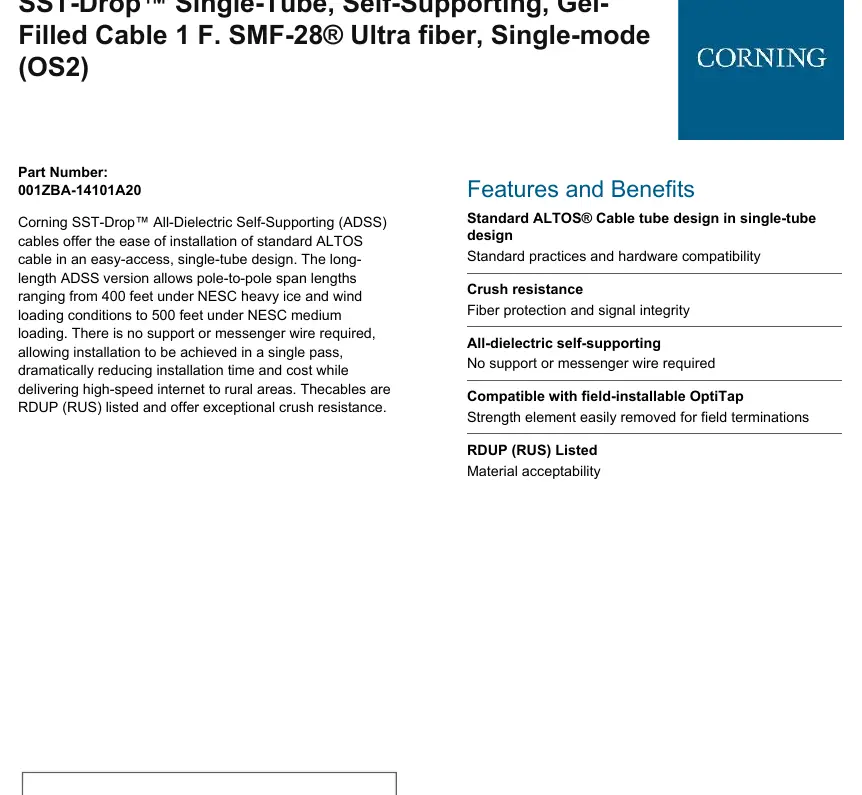

Dokument ten stanowi oficjalną specyfikację techniczną kabla światłowodowego Corning SST-Drop (model 001ZBA-14101A20). Jest to kabel typu ADSS (All-Dielectric Self-Supporting), przeznaczony do instalacji napowietrznych w jednym przejściu, bez konieczności stosowania dodatkowych linek nośnych. Kabel charakteryzuje się wysoką odpornością na zgniatanie i jest kompatybilny z rozwiązaniami typu OptiTap.
Opis urządzenia
Kabel SST-Drop to konstrukcja jednotubowa, wypełniona żelem, zawierająca jedno włókno światłowodowe typu SMF-28 Ultra (Single-mode OS2). Zewnętrzna powłoka wykonana jest z polietylenu (PE) w kolorze czarnym. Konstrukcja jest w pełni dielektryczna, co eliminuje potrzebę uziemienia.
Warunki instalacji i pracy
Kabel został zaprojektowany do pracy w trudnych warunkach zewnętrznych. Należy przestrzegać następujących zakresów temperatur:
- Temperatura instalacji: od -30 °C do 70 °C
- Temperatura pracy: od -40 °C do 70 °C
- Temperatura przechowywania: od -40 °C do 70 °C
Długość przęseł między słupami zależy od warunków obciążenia lodem i wiatrem (zgodnie z normami NESC): od 400 stóp (ok. 122 m) w warunkach ciężkich do 500 stóp (ok. 152 m) w warunkach średnich.
Dane techniczne
Kluczowe parametry mechaniczne i optyczne:
- Maksymalna siła naciągu (długoterminowa): 400 N
- Maksymalna siła naciągu (krótkoterminowa): 1350 N
- Minimalny promień gięcia podczas pracy: 135 mm
- Wymiary zewnętrzne: 12,3 mm x 4,4 mm
- Waga kabla: 525 kg/km
- Tłumienie maksymalne: 0,4 dB/km (dla 1310/1383 nm) oraz 0,3 dB/km (dla 1550 nm)
Zgodność i standardy
Produkt spełnia normy RoHS (2011/65/EU), ANSI/ICEA S-110-717 oraz Telcordia GR-20-CORE. Posiada certyfikację RDUP (RUS) w zakresie akceptowalności materiałowej.
Informacje o producencie
Corning Incorporated
Praktyczna pomoc
Typowe problemy
Przekroczenie dopuszczalnego promienia gięcia
Minimalny promień gięcia podczas pracy wynosi 135 mm. Zbyt ciasne zagięcie może trwale uszkodzić włókno światłowodowe.
Niewłaściwe naprężenie kabla
Należy przestrzegać limitów siły naciągu: 400 N dla obciążeń długoterminowych i 1350 N dla krótkoterminowych.
Przed użyciem
- Sprawdź, czy warunki pogodowe podczas instalacji mieszczą się w zakresie -30 °C do 70 °C.
- Upewnij się, że odległość między słupami nie przekracza 400-500 stóp w zależności od lokalnych warunków obciążenia.
- Zweryfikuj, czy używany osprzęt jest kompatybilny z konstrukcją typu OptiTap.
- Upewnij się, że kabel nie będzie narażony na siły naciągu przekraczające 1350 N podczas montażu.
Parametry w praktyce
- SMF-28 Ultra
- Włókno światłowodowe jednomodowe o wysokiej wydajności, zgodne z normą ITU-T G.657.A1.
Zgodność modelu
- Kompatybilny z rozwiązaniami typu OptiTap montowanymi w terenie.
- Zgodny z normami ANSI/ICEA S-110-717 oraz Telcordia GR-20-CORE.
