Specyfikacja techniczna kabla światłowodowego Corning MIC 036T81-61190-A1
Szczegółowy przewodnik techniczny dla kabla światłowodowego Corning MIC 036T81-61190-A1. Zawiera parametry mechaniczne, optyczne, warunki środowiskowe oraz specyfikację konstrukcyjną kabla pancernego 36-włóknowego.
Spis treści
Najważniejsze informacje z instrukcji

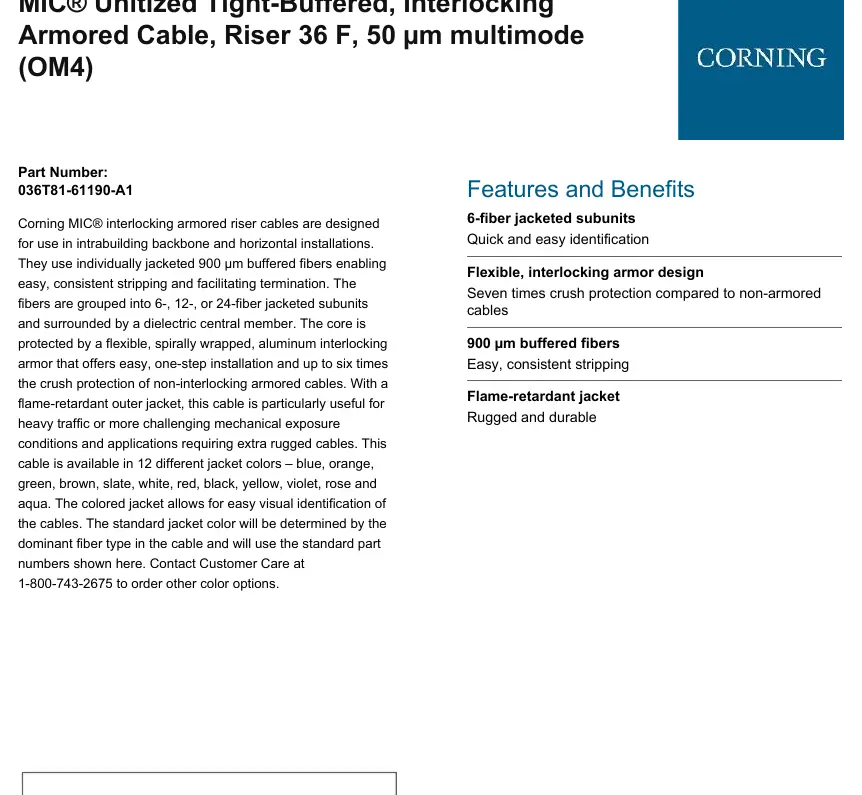

Niniejszy dokument stanowi oficjalną specyfikację techniczną kabla światłowodowego Corning MIC 036T81-61190-A1. Kabel jest przeznaczony do instalacji wewnątrzbudynkowych (backbone oraz instalacje poziome). Dzięki zastosowaniu pancerza aluminiowego zapewnia wysoką odporność na zgniatanie, co czyni go odpowiednim do wymagających środowisk mechanicznych.
Opis urządzenia
Kabel typu MIC (Medium Indoor Cable) posiada konstrukcję z 36 włóknami światłowodowymi typu 50 µm multimode (OM4). Włókna są pogrupowane w 6-włóknowe podjednostki, co ułatwia identyfikację i terminację. Całość chroniona jest przez elastyczny, spiralnie owinięty pancerz aluminiowy oraz zewnętrzną powłokę ognioodporną (Riser/OFCR).
Warunki instalacji i eksploatacji
Podczas instalacji i użytkowania należy bezwzględnie przestrzegać limitów środowiskowych i mechanicznych:
- Temperatura instalacji: od -10 °C do 60 °C.
- Temperatura pracy: od -20 °C do 70 °C.
- Temperatura przechowywania: od -40 °C do 70 °C.
- Minimalny promień gięcia podczas instalacji: 338 mm.
- Minimalny promień gięcia podczas pracy: 225 mm.
- Maksymalna siła naciągu (krótkotrwała): 1320 N.
Dane techniczne
Kabel charakteryzuje się następującymi parametrami:
- Typ włókna: 50 µm multimode (OM4).
- Liczba włókien: 36.
- Liczba podjednostek: 6.
- Średnica zewnętrzna: 22,5 mm.
- Waga: 3496 kg/km.
- Długości fal: 850 nm / 1300 nm.
- Zgodność: RoHS 2011/65/EU, UL-1666, CSA FT-4, ICEA S-83-596.
Kontakt serwisowy
W przypadku pytań dotyczących dostępności innych kolorów powłoki lub wsparcia technicznego, prosimy o kontakt z działem obsługi klienta Corning pod numerem 1-800-743-2675 lub poprzez stronę internetową www.corning.com/opcomm.
Oficjalne zasoby z instrukcji
Informacje o producencie
Corning Incorporated
Praktyczna pomoc
Typowe problemy
Przekroczenie dopuszczalnego promienia gięcia
Podczas instalacji promień gięcia nie może być mniejszy niż 338 mm, a w trakcie eksploatacji 225 mm, aby uniknąć uszkodzenia włókien.
Niewłaściwe warunki temperaturowe
Instalacja kabla w temperaturze poniżej -10 °C lub powyżej 60 °C może prowadzić do degradacji powłoki i parametrów transmisyjnych.
Przed użyciem
- Sprawdź, czy środowisko instalacji jest zgodne z klasyfikacją Riser (OFCR).
- Upewnij się, że trasa kablowa pozwala na zachowanie minimalnego promienia gięcia 338 mm.
- Zweryfikuj, czy siła naciągu podczas układania nie przekracza 1320 N.
- Przygotuj narzędzia do zdejmowania powłoki 900 µm zgodnie z instrukcją terminacji światłowodów.
Parametry w praktyce
- Interlocking Armor
- Pancerz aluminiowy zapewniający ochronę mechaniczną przed zgniataniem, znacznie wyższą niż w kablach nieopancerzonych.
Zgodność modelu
- Kabel jest zgodny z normami NEC OFCR oraz FT-4.
- Spełnia wymogi dyrektywy RoHS 2011/65/EU.
