Instrukcja obsługi kabla światłowodowego Corning MIC 012T88-33190-29
Przewodnik techniczny dla kabli światłowodowych Corning MIC Plenum. Zawiera specyfikacje mechaniczne, zakresy temperatur, parametry transmisji oraz wytyczne dotyczące doboru kabla.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi kartę katalogową i techniczną dla kabli światłowodowych Corning MIC (Tight-Buffered) w wykonaniu Plenum. Kable te są przeznaczone do instalacji wewnątrzbudynkowych, w tym w przestrzeniach wentylacyjnych (plenum) oraz pionach instalacyjnych. Konstrukcja kabla jest całkowicie dielektryczna, co eliminuje potrzebę uziemiania lub wyrównywania potencjałów.
Opis urządzenia
Kable MIC wykorzystują włókna buforowane 900 µm, co ułatwia zdejmowanie izolacji i terminację. Włókna są otoczone elementami wzmacniającymi o właściwościach dielektrycznych oraz zewnętrzną powłoką o właściwościach ognioodpornych. Dostępne są w 12 kolorach, co ułatwia identyfikację.
Bezpieczeństwo i standardy
Kable spełniają wymagania National Electrical Code (NEC) dla klasy OFNP oraz FT-6. Są zgodne z normami NFPA 262, CSA FT-6 oraz ICEA S-83-596.
Warunki pracy i instalacji
Podczas instalacji i eksploatacji należy bezwzględnie przestrzegać zakresów temperatur oraz minimalnych promieni gięcia określonych w specyfikacji technicznej. Corning zaleca przechowywanie kabla w odpowiednich warunkach temperaturowych przed instalacją, aby zapewnić optymalne parametry podczas układania.
Dane techniczne
Dokument zawiera szczegółowe tabele dotyczące:
- Zakresów temperatur: przechowywanie (-40°C do 70°C), instalacja (0°C do 60°C), praca (0°C do 70°C).
- Maksymalnej siły naciągu (krótkoterminowej i długoterminowej) w zależności od liczby włókien.
- Nominalnej średnicy zewnętrznej, minimalnego promienia gięcia (podczas instalacji i pracy) oraz wagi dla różnych wariantów kabla.
- Parametrów transmisji dla włókien wielomodowych (OM1-OM4) oraz jednomodowych (SMF-28e, SMF-28 Ultra).
Zamawianie
W celu zamówienia kabla należy skorzystać z systemu kodowania numerów części opisanego w sekcji Ordering Information. W przypadku potrzeby uzyskania niestandardowych kolorów powłoki, należy skontaktować się z obsługą klienta pod numerem 1-800-743-2675.
Informacje o producencie
Corning Incorporated
Praktyczna pomoc
Typowe problemy
Trudności z terminacją włókien
Kable MIC wykorzystują włókna buforowane 900 µm, które są zaprojektowane w celu łatwego i spójnego zdejmowania izolacji.
Wymóg uziemienia kabla
Konstrukcja kabla jest całkowicie dielektryczna, co oznacza, że nie wymaga on uziemiania ani wyrównywania potencjałów.
Przed użyciem
- Sprawdź, czy wybrany typ kabla (liczba włókien, kategoria) odpowiada wymaganiom instalacji.
- Upewnij się, że temperatura otoczenia podczas instalacji mieści się w zakresie 0°C do 60°C.
- Przechowuj kabel w odpowiedniej temperaturze przed instalacją, aby zapewnić jego właściwą elastyczność.
- Zweryfikuj dopuszczalną siłę naciągu dla danej liczby włókien (≤12F lub >12F).
- Zaplanuj trasę kablową zgodnie z minimalnym promieniem gięcia dla instalacji.
Parametry w praktyce
- Min. Bend Radius (Installation)
- Minimalny promień, do którego można wygiąć kabel podczas układania, aby uniknąć uszkodzenia włókien.
- Max. Tensile Strength
- Maksymalna siła, z jaką można ciągnąć kabel podczas instalacji, aby nie przekroczyć wytrzymałości mechanicznej włókien.
Ilustracje i schematy

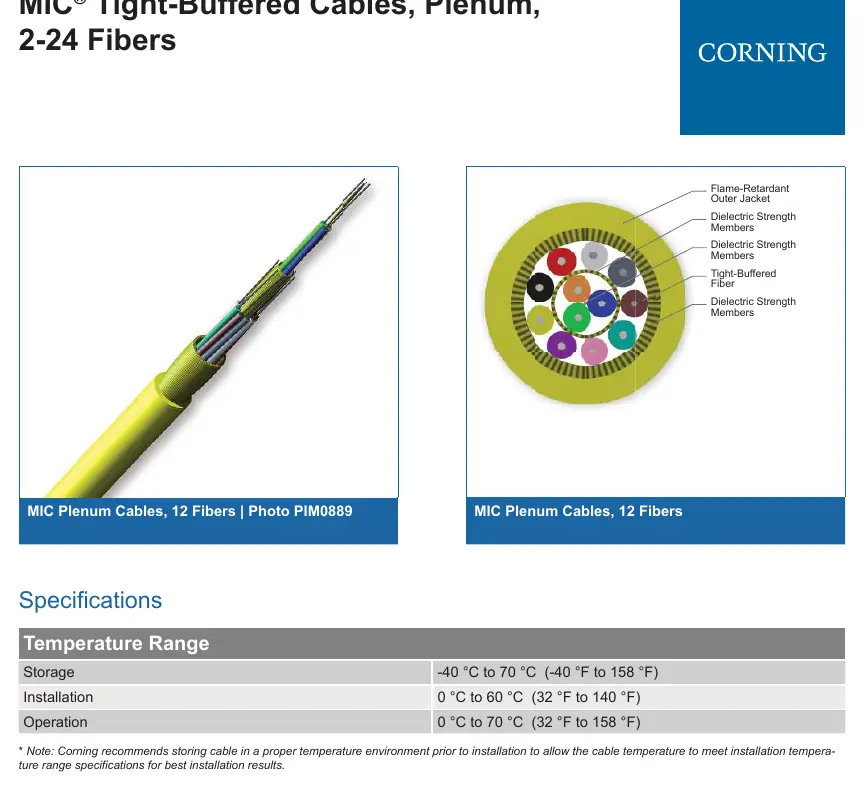

- Budowa kabla: Powłoka zewnętrzna (Flame-Retardant Outer Jacket), elementy wzmacniające (Dielectric Strength Members) oraz włókna buforowane (Tight-Buffered Fiber).
Zgodność modelu
- Kable są kompatybilne z systemami Corning Plug and Play oraz EDGE.
- Włókna 50 µm (OM3/OM4/OM4+) spełniają wymogi optical skew 0.75 ns w systemach Corning.
