Specyfikacja techniczna kabla światłowodowego Corning ALTOS Lite 048TUC-T4190D20
Szybki przewodnik techniczny dla kabla Corning ALTOS Lite 48F (OM4). Sprawdź parametry mechaniczne, warunki środowiskowe, budowę kabla oraz wytyczne dotyczące instalacji i przechowywania.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Dokument ten stanowi specyfikację techniczną kabla światłowodowego Corning ALTOS Lite (48 włókien, OM4). Kabel jest przeznaczony do instalacji zewnętrznych, w tym bezpośrednio w ziemi, w kanalizacji kablowej oraz napowietrznie. Konstrukcja typu loose tube z pancerzem z falistej taśmy stalowej zapewnia ochronę przed gryzoniami oraz wilgocią bez konieczności stosowania żelu.

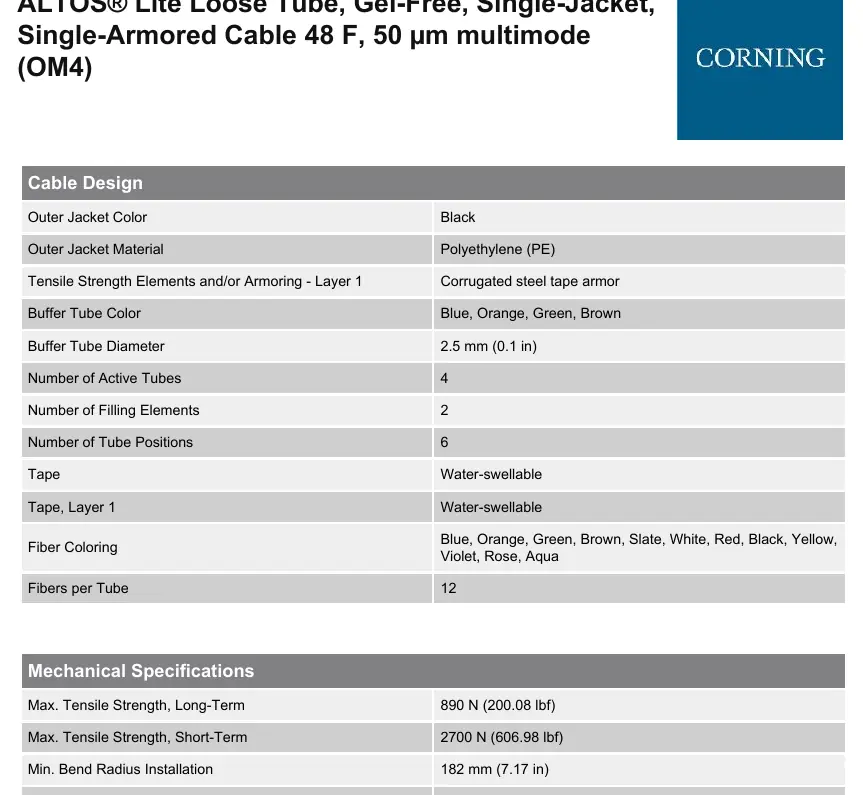

Budowa kabla
Kabel charakteryzuje się następującymi elementami konstrukcyjnymi:
- Powłoka zewnętrzna: Polietylen (PE), kolor czarny.
- Pancerz: Falista taśma stalowa zapewniająca odporność na zgniatanie i gryzonie.
- Element centralny: Dielektryczny.
- Tuby: 4 aktywne tuby (kolory: niebieski, pomarańczowy, zielony, brązowy) oraz 2 elementy wypełniające.
- Włókna: 12 włókien na tubę, kodowanie kolorystyczne.
- Dodatki: Dwie linki zrywające (ripcord) ułatwiające zdejmowanie powłoki.
Warunki środowiskowe i instalacja
Przestrzeganie zakresów temperatur jest kluczowe dla zachowania parametrów transmisyjnych:
- Temperatura instalacji: -30 °C do -30 °C.
- Temperatura pracy: -40 °C do 70 °C.
- Temperatura przechowywania: -40 °C do -40 °C.
- Zalecenie: Przed instalacją należy przechowywać kabel w odpowiedniej temperaturze, aby materiał osiągnął zakres wymagany dla instalacji.
Specyfikacja mechaniczna
- Maksymalna siła naciągu (krótkotrwała): 2700 N.
- Maksymalna siła naciągu (długotrwała): 890 N.
- Minimalny promień gięcia (instalacja): 182 mm.
- Minimalny promień gięcia (praca): 121 mm.
- Średnica zewnętrzna nominalna: 12,1 mm.
Kontakt
Corning Optical Communications LLC, 4200 Corning Place, Charlotte, NC 28216, USA. Telefon: 800-743-2675, Faks: 828-325-5060, Międzynarodowy: +1-828-901-5000. Strona internetowa: www.corning.com/opcomm
Oficjalne zasoby z instrukcji
Informacje o producencie
Corning Incorporated
Praktyczna pomoc
Typowe problemy
Trudności z zachowaniem parametrów podczas instalacji w niskich temperaturach.
Przechowuj kabel w odpowiedniej temperaturze przed instalacją, aby upewnić się, że jego temperatura mieści się w zakresie roboczym.
Ryzyko uszkodzenia włókien podczas układania.
Przestrzegaj minimalnego promienia gięcia wynoszącego 182 mm podczas instalacji oraz 121 mm w trakcie eksploatacji.
Przed użyciem
- Sprawdź, czy temperatura otoczenia podczas instalacji wynosi -30 °C.
- Upewnij się, że trasa kablowa pozwala na zachowanie minimalnego promienia gięcia.
- Zweryfikuj, czy siła naciągu nie przekracza 2700 N (krótkotrwała).
- Przygotuj narzędzia do pracy z kablem zbrojonym stalową taśmą.
Ilustracje i schematy
- Przekrój poprzeczny pokazuje ułożenie tub wokół dielektrycznego elementu centralnego.
- Widoczna jest warstwa taśmy pęczniejącej pod pancerzem stalowym, chroniąca przed wilgocią.
Zgodność modelu
- Zgodny z NEC Article 770 przy instalacjach wewnętrznych.
- Zgodny z RoHS 2011/65/EU.
