Specyfikacja techniczna kabla światłowodowego Corning 048TUZ-T4180D20
Przewodnik techniczny dotyczący kabla światłowodowego Corning 048TUZ-T4180D20. Zawiera parametry mechaniczne, optyczne, warunki środowiskowe oraz informacje o konstrukcji kabla typu loose tube.
Spis treści
Obrazy z instrukcji
Przejdź do miejsca w treściNajważniejsze informacje z instrukcji
Niniejszy dokument stanowi specyfikację techniczną kabla światłowodowego Corning 048TUZ-T4180D20. Jest to kabel typu loose tube, bezżelowy, z powłoką LSZH (Low-Smoke, Zero-Halogen), przeznaczony do zastosowań wewnętrznych i zewnętrznych. Kabel charakteryzuje się konstrukcją całkowicie dielektryczną, co eliminuje potrzebę uziemienia.
Opis urządzenia i konstrukcja
Kabel zawiera 48 włókien światłowodowych typu 50 µm multimode (OM3). Konstrukcja obejmuje:
- Dielektryczny element centralny.
- Cztery tuby z włóknami (12 włókien na tubę) oraz dwa elementy wypełniające.
- Taśmy pęczniejące pod wpływem wody oraz taśmę trudnopalną.
- Powłokę zewnętrzną FRNC/LSZH w kolorze czarnym, odporną na promieniowanie UV.
- Dwie linki ułatwiające zdejmowanie izolacji (ripcords).
Warunki środowiskowe
Kabel musi być przechowywany i eksploatowany w określonych zakresach temperatur:
- Instalacja: od -30 °C do 60 °C.
- Praca: od -40 °C do 70 °C.
- Przechowywanie: od -40 °C do 70 °C.
Specyfikacja mechaniczna i optyczna
Kluczowe parametry techniczne:
- Maksymalna siła rozciągająca (długoterminowa): 810 N.
- Maksymalna siła rozciągająca (krótkoterminowa): 2700 N.
- Minimalny promień gięcia podczas instalacji: 192 mm.
- Minimalny promień gięcia podczas pracy: 128 mm.
- Nominalna średnica zewnętrzna: 12,8 mm.
- Waga kabla: 152 kg/km.
- Długości fal: 850 nm / 1300 nm.
Zgodność i normy
Produkt jest zgodny z dyrektywą RoHS 2011/65/EU. Posiada certyfikaty zgodności z normami takimi jak NEC OFCR-LS/Riser, IEC 60332-3, IEC 60754-2 oraz IEC 61034. Nadaje się do instalacji napowietrznych, w kanałach kablowych oraz bezpośrednio w ziemi.
Informacje o producencie
Corning Incorporated
Praktyczna pomoc
Typowe problemy
Przekroczenie dopuszczalnego promienia gięcia
Podczas instalacji promień gięcia nie może być mniejszy niż 192 mm, a podczas pracy 128 mm, aby uniknąć uszkodzenia włókien.
Przekroczenie siły naciągu
Należy monitorować siłę naciągu podczas układania, aby nie przekroczyć wartości 2700 N (krótkoterminowo).
Przed użyciem
- Sprawdź, czy temperatura otoczenia podczas instalacji mieści się w zakresie -30 °C do 60 °C.
- Upewnij się, że trasa kablowa pozwala na zachowanie minimalnego promienia gięcia.
- Zweryfikuj zgodność z lokalnymi przepisami przeciwpożarowymi (powłoka LSZH).
- Przygotuj narzędzia do zdejmowania powłoki zewnętrznej przy użyciu wbudowanych linek (ripcords).
Parametry w praktyce
- LSZH (Low-Smoke, Zero-Halogen)
- Materiał powłoki, który w przypadku pożaru emituje ograniczoną ilość dymu i nie zawiera toksycznych halogenów.
- Dielektryczna konstrukcja
- Brak elementów metalowych w kablu, co eliminuje konieczność uziemienia lub wyrównywania potencjałów.
Ilustracje i schematy

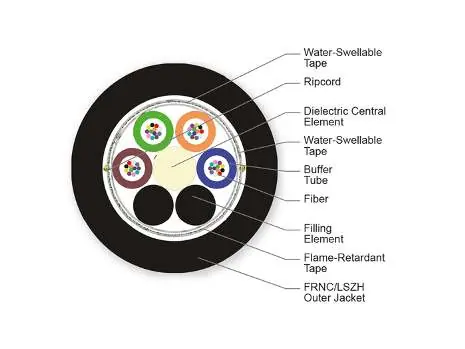

- Schemat przekroju poprzecznego pokazuje układ 4 tub z włóknami oraz 2 elementów wypełniających wokół centralnego elementu dielektrycznego.
- Wskazano lokalizację taśm pęczniejących (water-swellable) oraz taśmy trudnopalnej pod powłoką zewnętrzną.
Zgodność modelu
- Kabel przeznaczony do instalacji napowietrznych, w kanałach kablowych oraz bezpośrednio w ziemi.
- Zgodny z normami NEC Article 770 dla instalacji wewnętrznych ogólnego przeznaczenia.
