Instrukcja montażu krzesła ogrodowego Costway 21150RED Adirondack
Kompletny przewodnik montażu krzesła ogrodowego Costway 21150RED Adirondack. Sprawdź listę części, narzędzia oraz instrukcję krok po kroku, aby poprawnie złożyć mebel.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowy przewodnik montażu krzesła ogrodowego Costway 21150RED. Proces składa się z 4 głównych etapów montażu części drewnianych przy użyciu dołączonych śrub i klucza imbusowego. str. 1
Najważniejsze czynności
- Montaż siedziska str. 5
- Montaż oparcia str. 6
Gdzie szukać w PDF
- Wstęp i zasady bezpieczeństwa str. 2
- Lista części str. 3
- Lista sprzętu str. 4
- Instrukcja montażu str. 5, 6, 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje przed montażem
Przed przystąpieniem do montażu krzesła ogrodowego Costway 21150RED Adirondack, należy dokładnie zapoznać się z instrukcją. Zaleca się montaż w pobliżu miejsca docelowego użytkowania, aby uniknąć przenoszenia gotowego mebla. Produkt należy ustawić na płaskiej i stabilnej powierzchni. Wszystkie małe części i materiały opakowaniowe należy przechowywać poza zasięgiem dzieci ze względu na ryzyko zadławienia.
Lista części i sprzętu
Przed rozpoczęciem pracy należy rozpakować wszystkie elementy i sprawdzić ich kompletność zgodnie z poniższą listą:
- Części: Siedzisko (2), listwa siedziska (1), lewa noga (3), prawa noga (4), oparcie (5), lewy podłokietnik (6), prawy podłokietnik (7).
- Sprzęt: Śruby do drewna M4x25 (A), śruby imbusowe M6x30 (B), śruby imbusowe M6x60 (C), kołki poprzeczne M6 (D), klucz imbusowy (E).
Instrukcja montażu krok po kroku

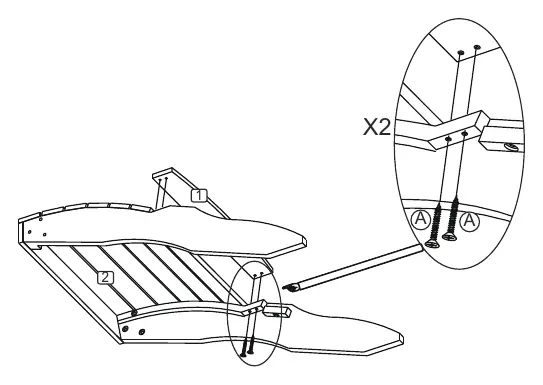

Krok 1: Montaż siedziska
Połącz listwę siedziska (1) z siedziskiem (2) za pomocą śrub (A). Upewnij się, że elementy są dobrze spasowane przed dokręceniem.

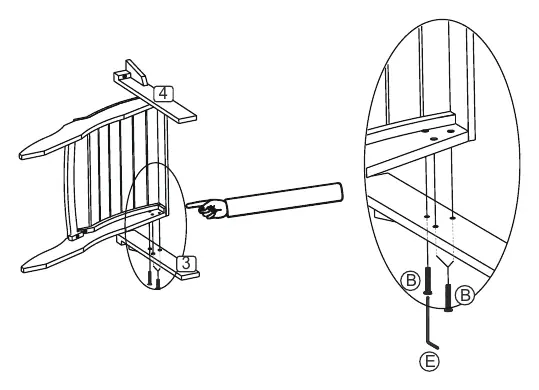

Krok 2: Montaż nóg
Przymocuj lewą (3) i prawą (4) nogę do konstrukcji siedziska przy użyciu śrub imbusowych (B) oraz klucza imbusowego (E).

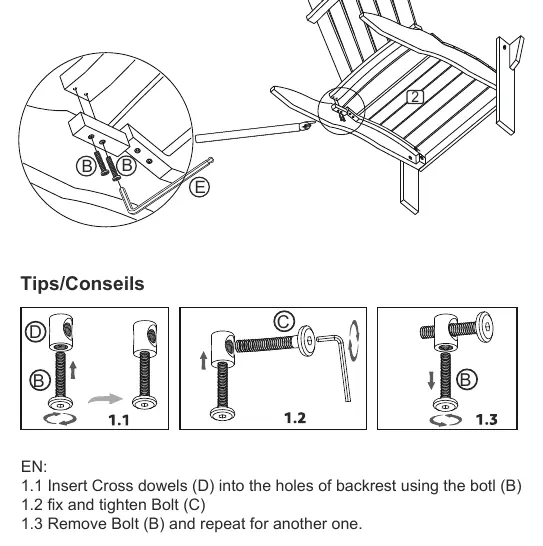

Krok 3: Montaż oparcia
Umieść kołki poprzeczne (D) w otworach oparcia (5). Użyj śrub (B) do wstępnego zamocowania, a następnie zabezpiecz całość śrubami (C). Po dokręceniu śruby (C), usuń śrubę (B) i powtórz proces dla pozostałych punktów mocowania.

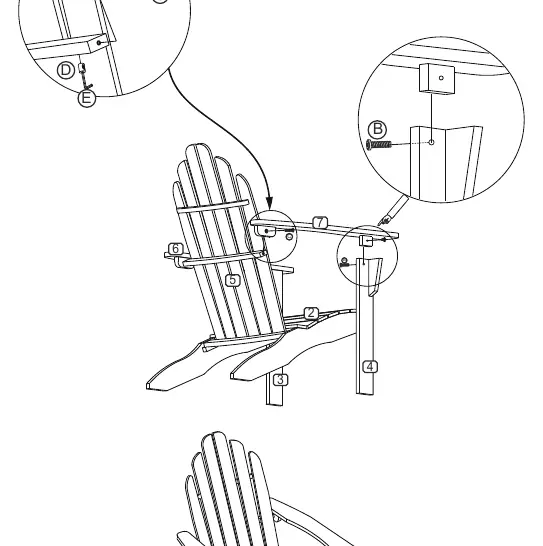

Krok 4: Montaż podłokietników
Zamontuj lewy (6) i prawy (7) podłokietnik do konstrukcji krzesła, używając pozostałych śrub (B) i (C), aby w pełni ustabilizować konstrukcję.
Informacje o producencie
Costway
Praktyczna pomoc
Typowe problemy
Trudności z dopasowaniem elementów
Nie dokręcaj śrub do końca na wczesnym etapie montażu. Pozostaw je lekko poluzowane, aby umożliwić dopasowanie wszystkich części, a następnie dokręć je wszystkie na końcu.
Brakujące śruby lub części
Sprawdź dokładnie opakowanie, w tym materiały wypełniające. Jeśli części faktycznie brakuje, skontaktuj się z obsługą klienta.
Przed użyciem
- Rozpakuj wszystkie elementy i sprawdź ich ilość zgodnie z listą części.
- Przygotuj płaską i stabilną powierzchnię do montażu.
- Upewnij się, że masz wszystkie narzędzia (klucz imbusowy w zestawie).
- Nie dokręcaj śrub do końca, dopóki wszystkie elementy nie zostaną wstępnie połączone.
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Strona 3: Lista części (1-7) oraz lista sprzętu (A-E).
- Strony 5-8: Szczegółowe schematy montażu krok po kroku.
