Instrukcja obsługi żyrandola Crystorama 1005-CH-CL-MWP
Kompletny przewodnik montażu i instalacji żyrandola Crystorama 1005-CH-CL-MWP. Dowiedz się, jak bezpiecznie zamontować ramiona, podłączyć przewody elektryczne oraz zawiesić kryształowe elementy dekoracyjne.
Spis treści
Najważniejsze informacje z instrukcji
Niniejszy dokument zawiera wytyczne dotyczące montażu i instalacji żyrandola Crystorama 1005-CH-CL-MWP. Ze względu na charakter urządzenia, wszystkie prace elektryczne muszą być wykonywane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami. Produkt jest przeznaczony wyłącznie do użytku wewnątrz pomieszczeń (Dry rated).
Bezpieczeństwo
- Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne.
- Produkt zawiera ołów, który może być szkodliwy; należy unikać kontaktu i przestrzegać zaleceń dotyczących utylizacji.
- Wymagane jest stosowanie żarówek typu Candelabra Base (maksymalnie 60W, zalecane 40W). Zaleca się stosowanie żarówek LED dla wydłużenia żywotności.
Montaż i instalacja
- Przygotuj miękką powierzchnię do rozłożenia części żyrandola.
- Przykręć zestaw kolumny środkowej do puszki rozdzielczej.
- Zainstaluj dolną misę, pierścienie zabezpieczające oraz dolną miseczkę (bobeche), zabezpieczając całość końcówką (finial).
- Montaż ramion: poluzuj śruby na górnej płycie, przeciągnij wtyczkę żeńską, połącz ją z wtyczką męską ramienia, wsuń ramię do otworu i przekręć metalową wypustkę w lewo, aż zablokuje się na śrubach. Dokręć śruby.
- Zamontuj wspornik montażowy do puszki w ścianie/suficie.
- Dostosuj długość łańcucha do pożądanej wysokości zawieszenia.
- Podłącz przewody elektryczne, zamontuj czaszę (canopy) i zabezpiecz ją pierścieniem kołnierzowym.
- Zawieś elementy kryształowe zgodnie z załączonym schematem.
Konserwacja i części
Zestaw zawiera szczegółowy wykaz części (A-V), w tym ramiona, miseczki (bobeche), łańcuch oraz elementy montażowe. Regularnie sprawdzaj stabilność połączeń elektrycznych i mechanicznych.
Praktyczna pomoc
Typowe problemy
Trudności z montażem ramion
Upewnij się, że wtyczki są poprawnie połączone, a metalowa wypustka ramienia została przekręcona w lewo, aby zablokować się na śrubach płyty.
Niepewność co do mocy żarówek
Stosuj żarówki Candelabra Base o mocy maksymalnej 60W. Zaleca się 40W lub żarówki LED.
Przed użyciem
- Wyłącz zasilanie w skrzynce bezpieczników.
- Przygotuj miękkie podłoże do montażu części.
- Upewnij się, że posiadasz 5 żarówek typu Candelabra Base.
- Sprawdź kompletność zestawu kryształów (zestawy A-G).
- Upewnij się, że instalacja odbywa się w suchym pomieszczeniu.
Parametry w praktyce
- Candelabra Base
- Typ gwintu żarówki (E12).
Ilustracje i schematy

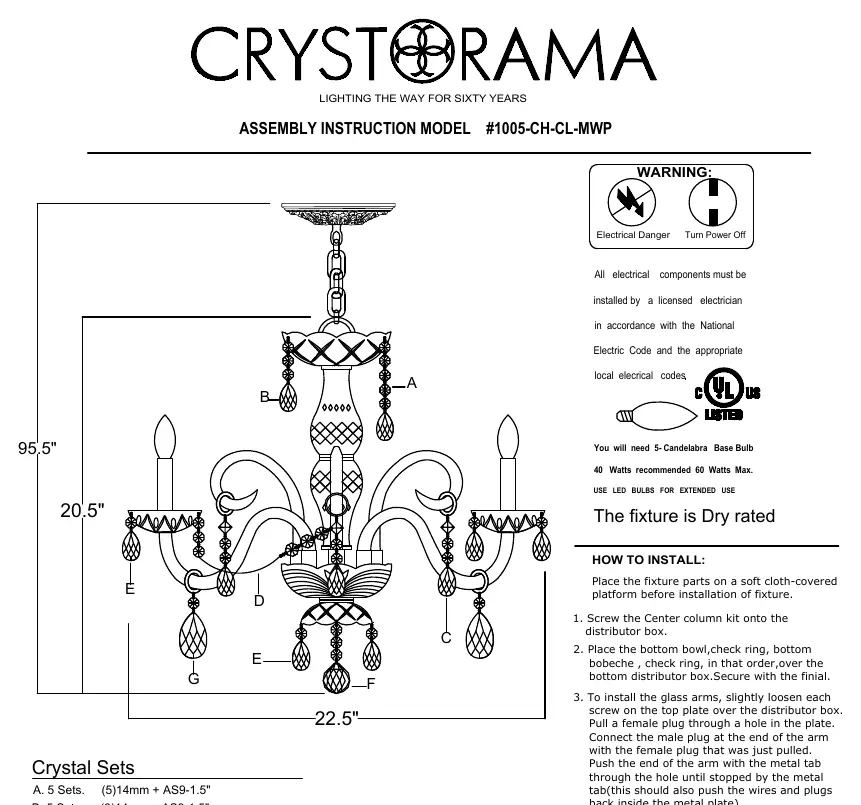

- Schemat montażu ramion pokazuje sposób łączenia wtyczek męskich i żeńskich oraz blokowanie ramienia za pomocą metalowej wypustki.
- Ilustracja szczegółowa (Detailed Illustration) wskazuje poprawne ułożenie miseczek (bobeche) oraz kryształów.
Zgodność modelu
- Produkt wymaga montażu przez licencjonowanego elektryka.
- Zgodny z National Electric Code.
