Instrukcja obsługi żyrandola kryształowego Crystorama 1005-PB-CL-MWP
Praktyczny przewodnik montażu i instalacji żyrandola Crystorama 1005-PB-CL-MWP. Dowiedz się, jak bezpiecznie zamontować ramiona, podłączyć przewody oraz zawiesić elementy kryształowe.
Spis treści
Najważniejsze informacje z instrukcji
Żyrandol Crystorama 1005-PB-CL-MWP jest przeznaczony do użytku wewnątrz pomieszczeń (klasa Dry rated). Montaż musi zostać przeprowadzony przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie.
Montaż i instalacja
- Przygotuj miękką powierzchnię, na której będziesz układać elementy żyrandola, aby uniknąć zarysowań.
- Przykręć zestaw kolumny środkowej do puszki rozdzielczej.
- Zainstaluj dolną misę, pierścienie zabezpieczające oraz dolną miseczkę (bobeche) w odpowiedniej kolejności, zabezpieczając całość końcówką (finial).
- Aby zamontować szklane ramiona: poluzuj śruby na górnej płycie, przeciągnij wtyczkę żeńską przez otwór, połącz ją z wtyczką męską ramienia, a następnie wsuń ramię tak, aby metalowa wypustka zablokowała się w otworze. Dokręć śruby mocujące ramię.
- Zamontuj listwę montażową do puszki elektrycznej w suficie.
- Dostosuj długość łańcucha do pożądanej wysokości zawieszenia.
- Podłącz przewody elektryczne, zamontuj czaszę (canopy) i zabezpiecz ją pierścieniem kołnierzowym.
- Nałóż ozdobne zwoje (scrolls) na uchwyty i umieść miseczki (bobeche) na oprawkach żarówek.
Dekoracja kryształami

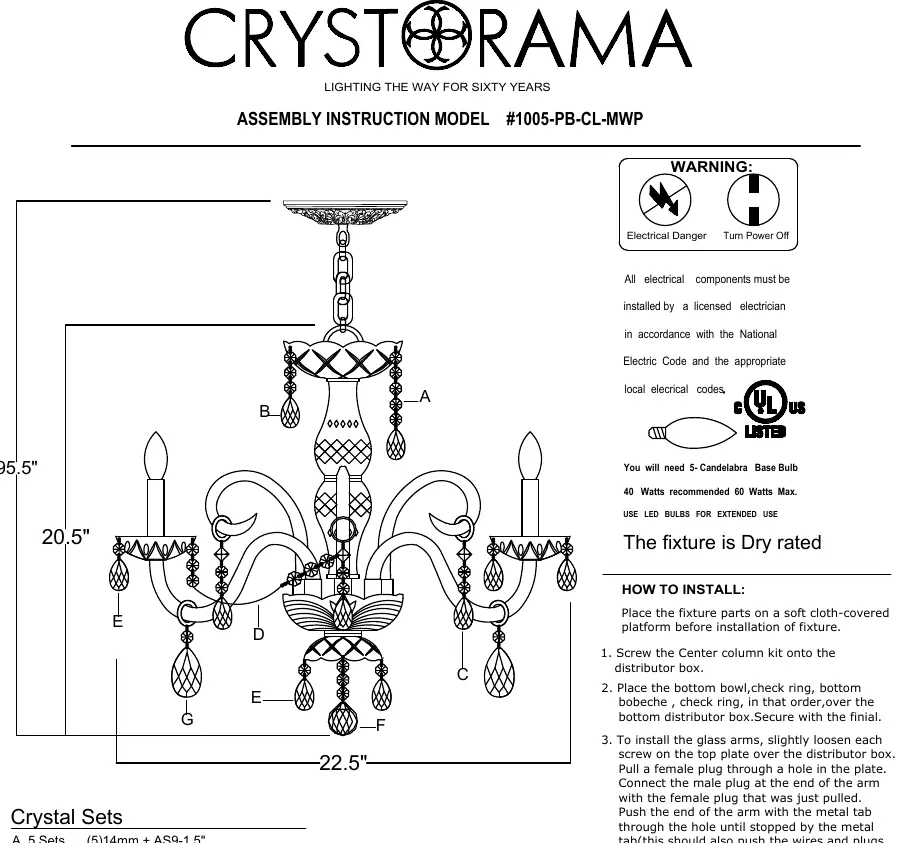

Żyrandol posiada siedem zestawów kryształów (oznaczonych od A do G). Należy je zawiesić zgodnie z ilustracją zawartą w instrukcji, dbając o odpowiednie rozmieszczenie elementów 14mm oraz zawieszek typu AS9.
Dane techniczne
- Źródło światła: 5 żarówek z gwintem Candelabra.
- Moc: zalecane 40W, maksymalnie 60W na żarówkę.
- Zalecenie: stosować żarówki LED dla wydłużenia żywotności oprawy.
Praktyczna pomoc
Typowe problemy
Trudności z montażem ramion
Upewnij się, że wtyczki męskie i żeńskie są poprawnie połączone, a metalowa wypustka ramienia jest przekręcona przeciwnie do ruchu wskazówek zegara, aby zablokować się na śrubach.
Brak stabilności ramion
Sprawdź, czy śruby na górnej płycie zostały odpowiednio dokręcone po zablokowaniu metalowej wypustki ramienia.
Przed użyciem
- Wyłącz zasilanie elektryczne w miejscu montażu.
- Przygotuj miękką podkładkę pod elementy żyrandola.
- Upewnij się, że posiadasz 5 żarówek z gwintem Candelabra.
- Sprawdź kompletność zestawów kryształów (A-G) zgodnie z listą w instrukcji.
Ilustracje i schematy
- Schemat połączenia ramion: pokazuje sposób łączenia wtyczek męskich i żeńskich oraz blokowanie ramienia za pomocą metalowej wypustki.
- Ilustracja szczegółowa: przedstawia kolejność montażu miseczek (bobeche) na górze i dole żyrandola.
Zgodność modelu
- Produkt zawiera ołów, co wymaga zachowania ostrożności zgodnie z ostrzeżeniem California Proposition 65.
