Instrukcja obsługi żyrandola Crystorama 1061-CH-CL-MWP
Szybki przewodnik montażu i instalacji żyrandola Crystorama 1061-CH-CL-MWP. Dowiedz się, jak bezpiecznie podłączyć ramiona, zamontować kryształy oraz przygotować urządzenie do pracy.
Spis treści
Najważniejsze informacje z instrukcji
Żyrandol Crystorama 1061-CH-CL-MWP jest przeznaczony do użytku wewnątrz pomieszczeń (klasa Dry rated). Instalacja musi zostać przeprowadzona przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami elektrycznymi. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie.
Montaż i instalacja
- Przygotuj miękką powierzchnię do rozłożenia części żyrandola.
- Przykręć zestaw kolumny środkowej do puszki rozdzielczej.
- Umieść dolną misę oraz pierścień zabezpieczający nad dolną puszką rozdzielczą i zabezpiecz końcówką (finial).
- Montaż ramion: Poluzuj śruby na górnej płycie. Przeciągnij wtyczkę żeńską przez otwór w płycie i połącz ją z wtyczką męską ramienia. Wsuń koniec ramienia z metalową wypustką przez otwór, aż zostanie zablokowany. Przekręć metalową wypustkę w lewo, aby zablokować ją na śrubach, a następnie dokręć śruby mocujące ramię. Powtórz dla wszystkich ramion.
- Nałóż talerzyki (bobeche) na oprawki żarówek.
- Zamontuj listwę montażową do puszki elektrycznej w suficie.
- Dostosuj długość łańcucha do pożądanej wysokości zawieszenia.
- Podnieś żyrandol, wykonaj połączenia elektryczne, zamontuj podsufitkę i zabezpiecz ją pierścieniem kołnierzowym.
- Zawieś kryształy zgodnie z ilustracją.
Dane techniczne i wymagania
- Źródło światła: 5 żarówek z gwintem Candelabra.
- Moc: zalecane 40 W, maksymalnie 60 W na żarówkę.
- Zalecane stosowanie żarówek LED dla wydłużenia żywotności.
- Klasa odporności: Dry rated (do suchych pomieszczeń).
Bezpieczeństwo
Produkt zawiera ołów, który zgodnie z prawem stanu Kalifornia może powodować raka, wady wrodzone lub inne problemy reprodukcyjne. Należy zachować ostrożność podczas obsługi.
Praktyczna pomoc
Typowe problemy
Trudności z montażem ramion
Upewnij się, że wtyczki są poprawnie połączone, a metalowa wypustka ramienia została przekręcona w lewo, aby zablokować się na śrubach przed ich dokręceniem.
Brak stabilności żyrandola
Sprawdź, czy wszystkie śruby mocujące ramiona są dokręcone oraz czy pierścień kołnierzowy przy podsufitce jest mocno zaciśnięty.
Przed użyciem
- Wyłącz zasilanie elektryczne w miejscu montażu.
- Przygotuj miękką podkładkę, aby uniknąć zarysowań elementów.
- Upewnij się, że posiadasz 5 żarówek z gwintem Candelabra.
- Sprawdź kompletność zestawu kryształów (zestawy A-H).
Ilustracje i schematy

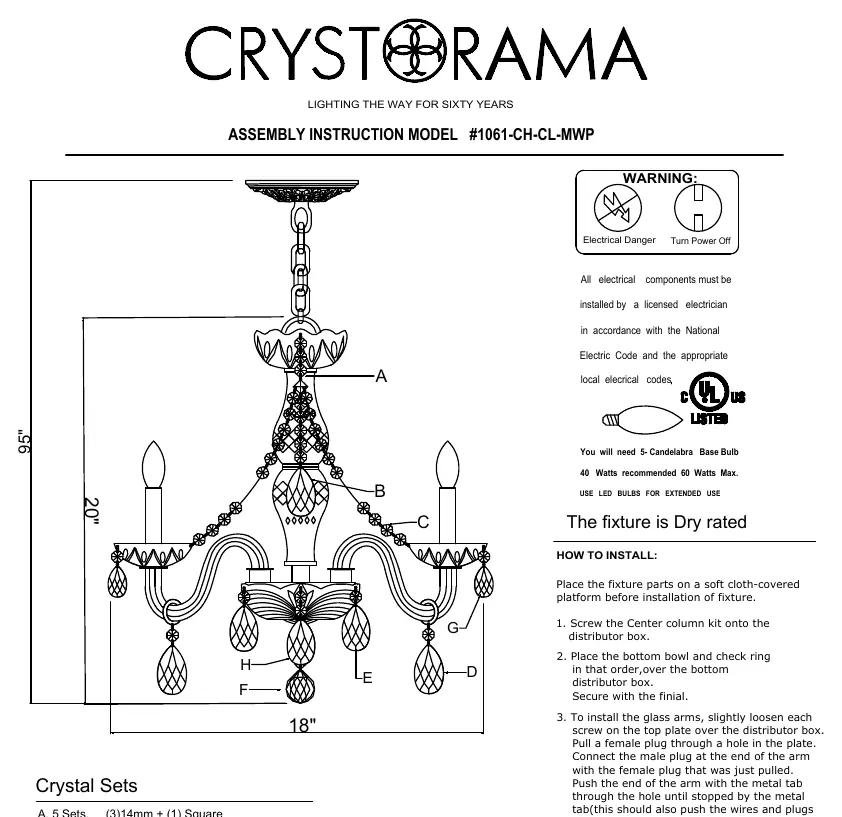

- Schemat pokazuje kolejność montażu od puszki sufitowej przez łańcuch, kolumnę środkową, aż po ramiona i kryształy.
- Szczegółowe ilustracje (strona 2) wyjaśniają sposób łączenia wtyczek męskich i żeńskich wewnątrz płyty montażowej.
Zgodność modelu
- Zalecane stosowanie żarówek LED dla lepszej efektywności i mniejszego nagrzewania się opraw.
