Instrukcja obsługi żyrandola Crystorama 1487-HB-CL-MWP
Szybki przewodnik po montażu i instalacji żyrandola Crystorama 1487-HB-CL-MWP. Dowiedz się, jak bezpiecznie zainstalować urządzenie, podłączyć przewody oraz prawidłowo zawiesić kryształowe elementy dekoracyjne.
Źródłowy PDF: English · opis: polski
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Żyrandol Crystorama 1487-HB-CL-MWP jest urządzeniem oświetleniowym przeznaczonym do montażu wewnątrz suchych pomieszczeń. Instalacja musi zostać przeprowadzona przez licencjonowanego elektryka zgodnie z krajowymi i lokalnymi przepisami elektrycznymi. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie.
Instalacja i montaż
- Inwentaryzacja: Przed rozpoczęciem montażu sprawdź, czy posiadasz wszystkie części wymienione w instrukcji.
- Montaż elektryczny: Zamocuj żyrandol do puszki przyłączeniowej zgodnie z instrukcją montażu elektrycznego.
- Przygotowanie: Po bezpiecznym zamocowaniu oprawy, zainstaluj talerzyki (bobeches) oraz żarówki.
- Dekoracja: Rozpocznij zawieszanie kryształów od kieszeni oznaczonych jako (A).
- Kolejność: Kryształy należy montować w kolejności alfabetycznej (zestawy A, B, C, D, E).
Montaż kryształów
Zestawy kryształów należy montować zgodnie z poniższym wykazem:
- Zestaw A: 224 komplety (14mm + AS2-1.5")
- Zestaw B: 5 kompletów (14mm + AS20-3")
- Zestaw C: 25 kompletów (27x 14mm)
- Zestaw D: 50 kompletów (1x 28mm + 1x 26mm + 1x 24mm + 1x 20mm + 1x 18mm + 1x 16mm)
- Zestaw E: 1 sztuka (5x 14mm + AS8-40mm Ball)
Dane techniczne
- Źródło światła: 8 żarówek z gwintem Candelabra Base.
- Moc: Zalecane 40W, maksymalnie 60W na żarówkę.
- Zalecenia: Producent zaleca stosowanie żarówek LED w celu wydłużenia żywotności.
- Klasa szczelności: Urządzenie przeznaczone do suchych pomieszczeń (dry rated).
Bezpieczeństwo
Produkt zawiera ołów, który może być szkodliwy. Należy unikać kontaktu i przestrzegać ostrzeżeń dotyczących zdrowia. Przed przystąpieniem do prac upewnij się, że zasilanie jest odłączone.
Praktyczna pomoc
Typowe problemy
Brakujące elementy montażowe
Przed rozpoczęciem instalacji wykonaj pełną inwentaryzację wszystkich części zgodnie z listą zawartą w instrukcji.
Trudności z rozmieszczeniem kryształów
Kryształy należy montować w kolejności alfabetycznej (A-E). Skorzystaj z diagramu szczegółowego, aby zidentyfikować otwory dla poszczególnych zestawów.
Przed użyciem
- Wyłącz zasilanie elektryczne w miejscu montażu
- Upewnij się, że instalację wykonuje licencjonowany elektryk
- Sprawdź kompletność części zgodnie z listą
- Przygotuj 8 żarówek typu Candelabra Base
- Upewnij się, że miejsce montażu jest suche
Pokaż więcej Pokaż mniej
Ilustracje i schematy

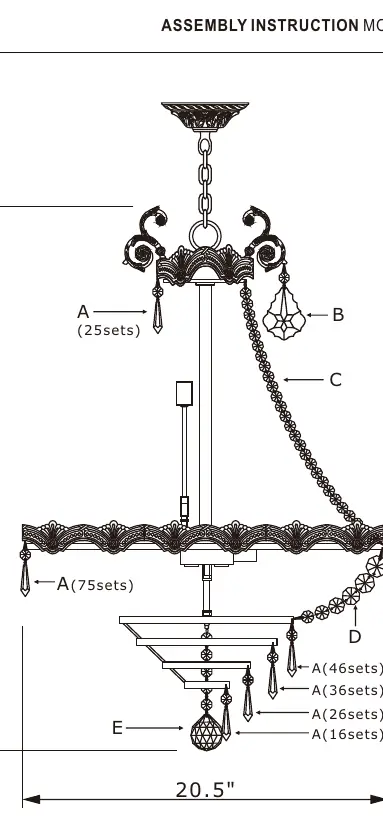

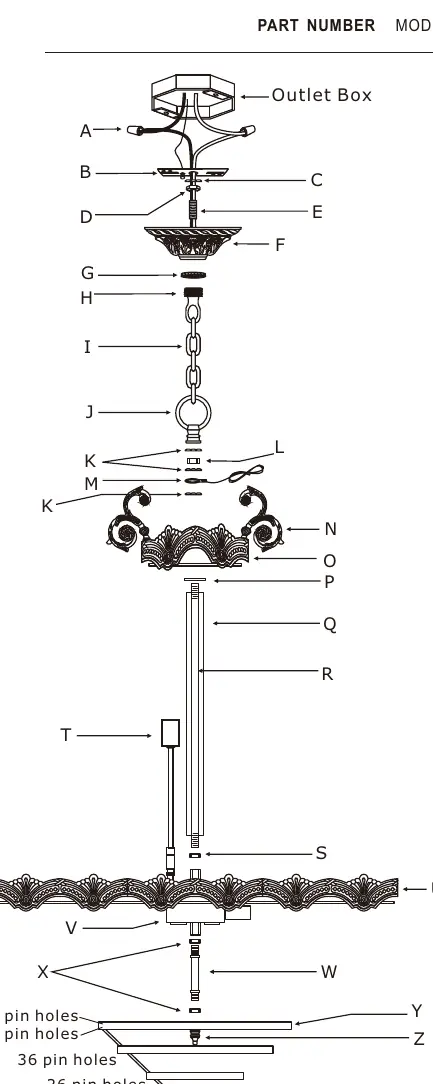

- Schemat montażowy przedstawia kolejność łączenia elementów od puszki przyłączeniowej po kryształowe zawieszki.
- Rysunek szczegółowy pokazuje rozmieszczenie otworów na kryształy w obręczach (A, C, D).
Zgodność modelu
- Wymaga instalacji przez licencjonowanego elektryka zgodnie z lokalnymi przepisami.
