Instrukcja montażu oświetlenia obrazów Corston Harrow i Taylor
Kompletny przewodnik instalacji i wymiany oświetlenia obrazów Corston Harrow oraz Taylor. Dowiedz się, jak zamontować lampy, podłączyć sterownik oraz wymienić taśmę LED.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera procedury montażu dla lamp obrazowych Corston Harrow i Taylor oraz instrukcję wymiany taśmy LED. Wymagane jest użycie dołączonego sterownika (drivera) do zasilania lampy. str. 1, 2, 5, 9
Najważniejsze czynności
- Montaż lampy Harrow str. 4
- Montaż lampy Taylor str. 8
- Wymiana taśmy LED str. 10
Konserwacja i reset
- Wymiana taśmy LED str. 10
Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie zasilania (lampa) | 12V lub 24V | Napięcie robocze taśmy LED | str. 3, 7 |
| Napięcie zasilania (sterownik) | 230V-250V~ | Napięcie wejściowe sterownika | str. 3, 7 |
| Moc | 8W | Maksymalny pobór mocy | str. 3, 7 |
Gdzie szukać w PDF
- Harrow picture light str. 2, 3, 4, 5
- Taylor picture light str. 6, 7, 8, 9
- LED replacement str. 10, 11
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy montażu i konserwacji lamp obrazowych Corston z serii Harrow oraz Taylor. Przed przystąpieniem do instalacji należy upewnić się, że posiadane narzędzia są odpowiednie. Ostrzeżenie: Nigdy nie podłączaj lampy bezpośrednio do sieci elektrycznej bez użycia dołączonego sterownika (drivera), ponieważ może to spowodować nieodwracalne uszkodzenie produktu.
Dane techniczne
- Lokalizacja: Wewnątrz pomieszczeń
- Klasa ochronności: Klasa III
- Stopień ochrony: IP20
- Wymagany sterownik: Tak, dołączony w zestawie
- Typ żarówki: Taśma LED (w zestawie)
- Moc maksymalna: 8W
- Napięcie zasilania lampy: 12V lub 24V
- Napięcie zasilania sterownika: 230V-250V~
- Częstotliwość: 50-60Hz

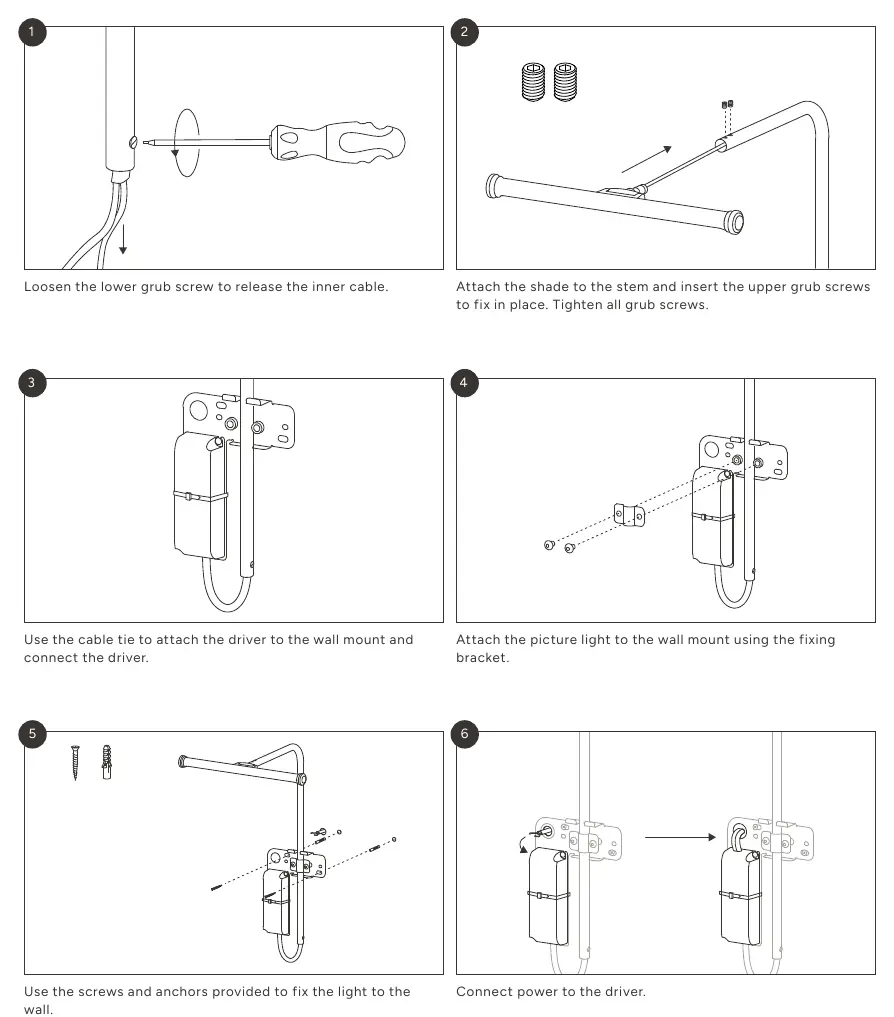

Montaż lampy Harrow
- Poluzuj dolną śrubę dociskową, aby zwolnić wewnętrzny przewód.
- Przymocuj klosz do trzonu i zabezpiecz go górnymi śrubami dociskowymi.
- Użyj opaski zaciskowej, aby przymocować sterownik do uchwytu ściennego i podłącz go.
- Przymocuj lampę do uchwytu ściennego za pomocą wspornika montażowego.
- Użyj dołączonych śrub i kołków, aby zamocować lampę do ściany.
- Podłącz zasilanie do sterownika.
- W razie potrzeby poluzuj śruby wspornika, aby wyregulować wysokość lampy.
- Opcjonalnie: dodaj podkładki piankowe do tylnych dolnych rogów ramy obrazu.
- Zawieś ramę obrazu na wbudowanym haku uchwytu ściennego.

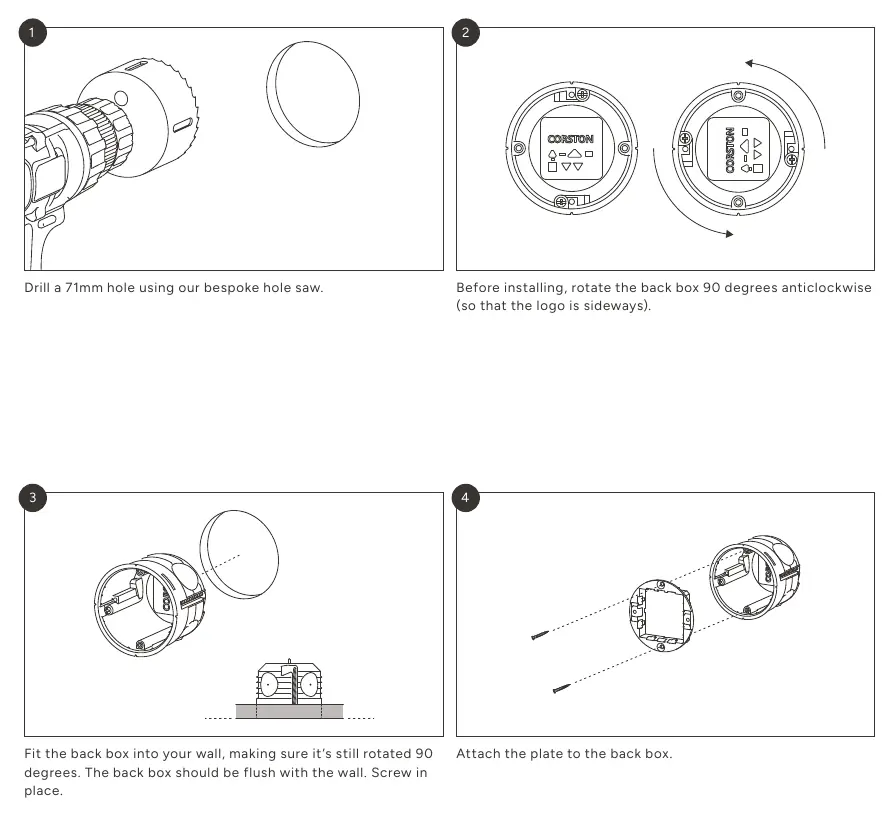

Montaż lampy Taylor
- Wywierć otwór o średnicy 71mm przy użyciu odpowiedniej otwornicy.
- Przed instalacją obróć puszkę montażową (back box) o 90 stopni w lewo (logo powinno być ustawione bokiem).
- Umieść puszkę w ścianie, upewniając się, że jest zlicowana z powierzchnią ściany, a następnie przykręć ją.
- Przymocuj płytę montażową do puszki.
- Przymocuj klosz do trzonu za pomocą śrub dociskowych.
- Podłącz sterownik do zasilania.
- Zamontuj lampę na płycie montażowej.

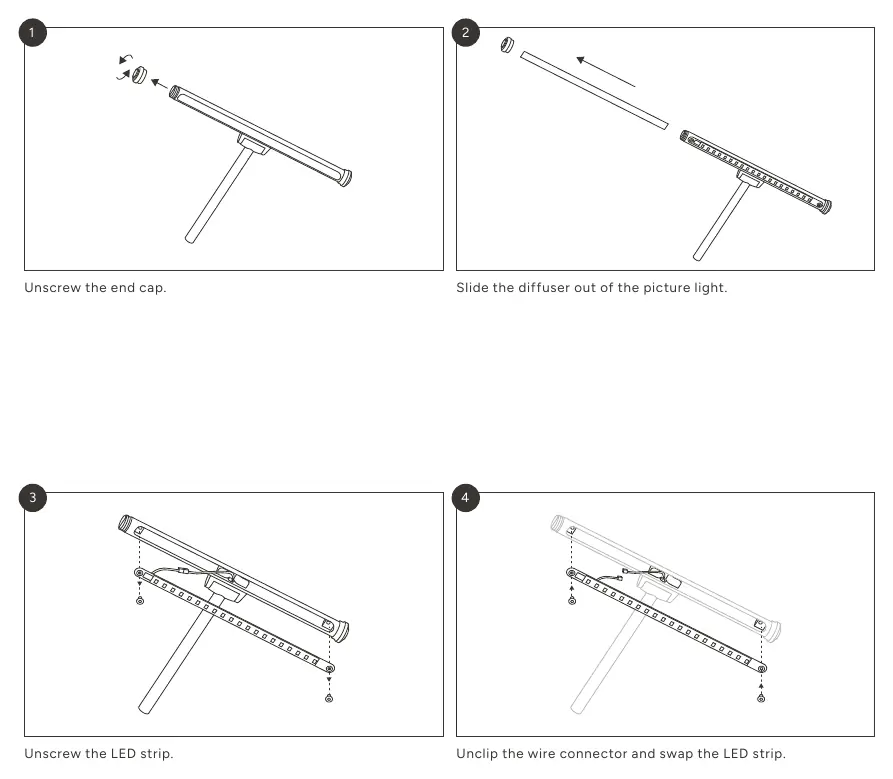

Wymiana taśmy LED
- Odkręć zaślepkę końcową lampy.
- Wysuń dyfuzor z lampy.
- Odkręć taśmę LED.
- Odłącz złącze przewodowe i wymień taśmę LED na nową.
- Wsuń dyfuzor z powrotem i przykręć zaślepkę końcową.
Praktyczna pomoc
Typowe problemy
Ryzyko uszkodzenia lampy
Nigdy nie podłączaj lampy bezpośrednio do sieci 230V bez użycia dołączonego sterownika (drivera).
Trudności z montażem puszki Taylor
Puszka montażowa musi być obrócona o 90 stopni w lewo przed instalacją, aby logo było ustawione bokiem.
Przed użyciem
- Śrubokręt płaski
- Śrubokręt krzyżakowy
- Otwornica 71mm (dla modelu Taylor)
Pokaż więcej Pokaż mniej
Ilustracje i schematy

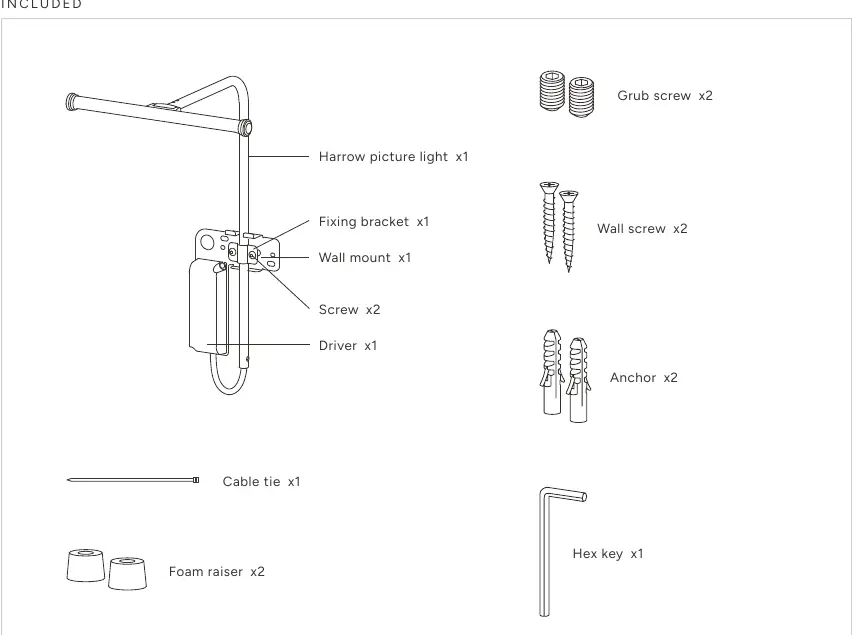

- Strona 2: Wykaz części zestawu Harrow.
- Strona 4: Kroki montażowe dla modelu Harrow.
- Strona 8: Kroki montażowe dla modelu Taylor.
- Strona 10: Procedura wymiany taśmy LED.
Zgodność modelu
- Lampa nie jest ściemnialna, chyba że użyty zostanie kompatybilny sterownik ściemnialny innej firmy.
