Instrukcja montażu okuć drzwiowych i zamka hakowego Corston Regent

Najważniejsze informacje z instrukcji

Niniejsza instrukcja zawiera szczegółowe wytyczne dotyczące montażu okuć drzwiowych z serii Corston Regent, w tym uchwytów wpuszczanych oraz zamka hakowego. Przed przystąpieniem do prac upewnij się, że posiadasz odpowiednie narzędzia, takie jak wiertarka, zestaw wierteł (w tym 50mm, 28mm, 16mm, 8mm, 5mm, 2mm), dłuto, poziomica oraz klej polimerowy. Wszystkie wymiary w instrukcji podane są w milimetrach.

Montaż małego uchwytu

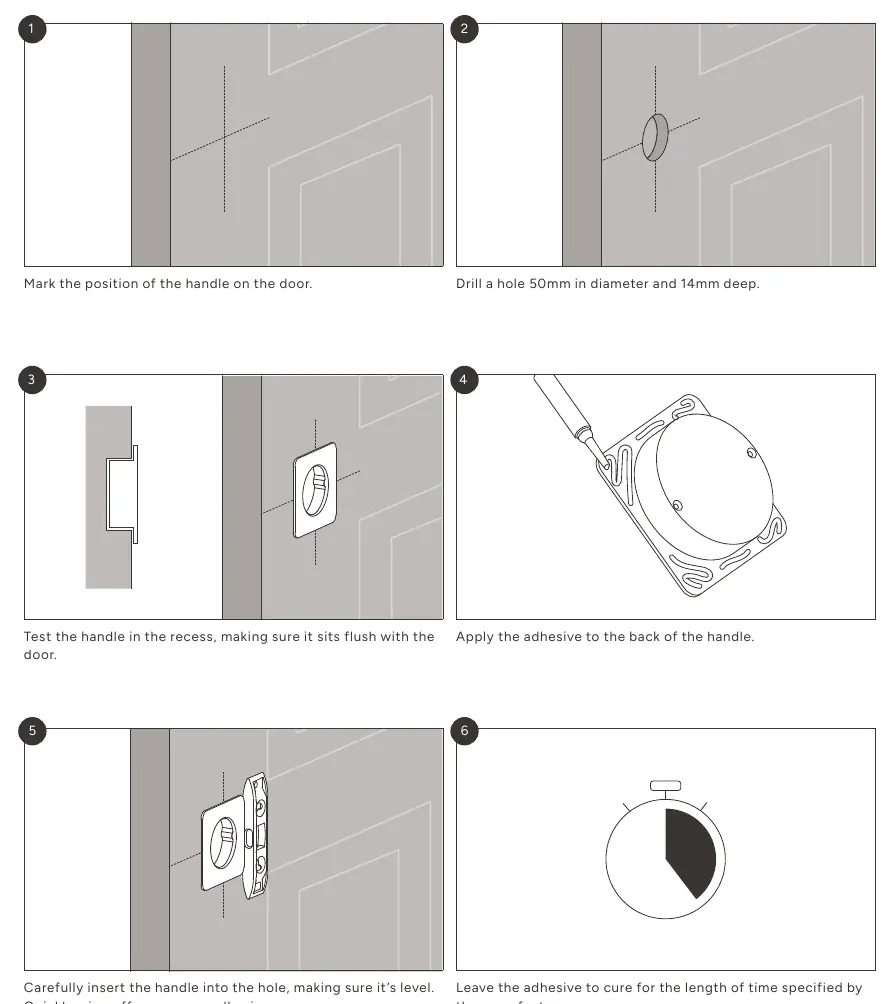

1. Zaznacz pozycję uchwytu na drzwiach.
2. Wywierć otwór o średnicy 50 mm i głębokości 14 mm.
3. Przetestuj dopasowanie uchwytu w otworze, upewniając się, że przylega równo do powierzchni drzwi.
4. Nałóż klej na tylną część uchwytu.
5. Ostrożnie włóż uchwyt w otwór, dbając o wypoziomowanie. Wytrzyj nadmiar kleju.
6. Pozostaw klej do utwardzenia zgodnie z zaleceniami producenta.

Montaż średniego uchwytu

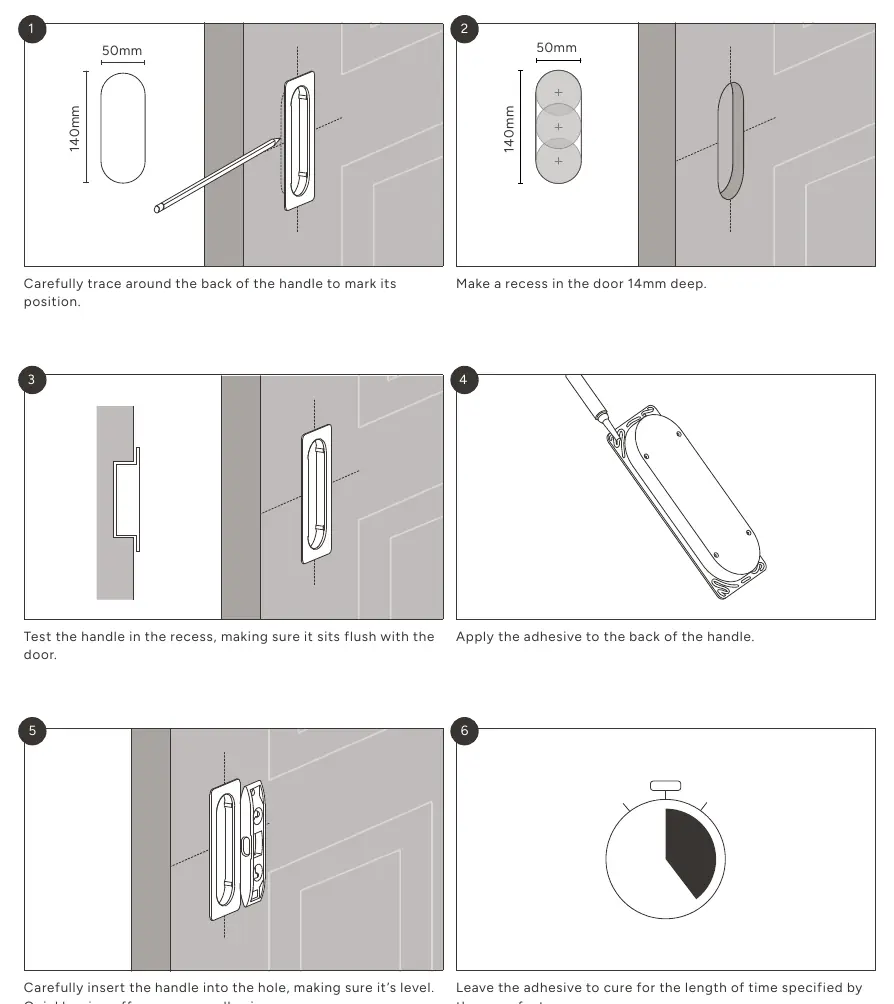

1. Obrysuj kształt uchwytu na drzwiach, aby zaznaczyć pozycję.
2. Wykonaj wgłębienie w drzwiach o głębokości 14 mm.
3. Sprawdź, czy uchwyt pasuje i przylega równo.
4. Nałóż klej na tylną część uchwytu.
5. Włóż uchwyt w otwór, upewniając się, że jest wypoziomowany. Usuń nadmiar kleju.
6. Pozostaw do utwardzenia.

Montaż uchwytu krawędziowego

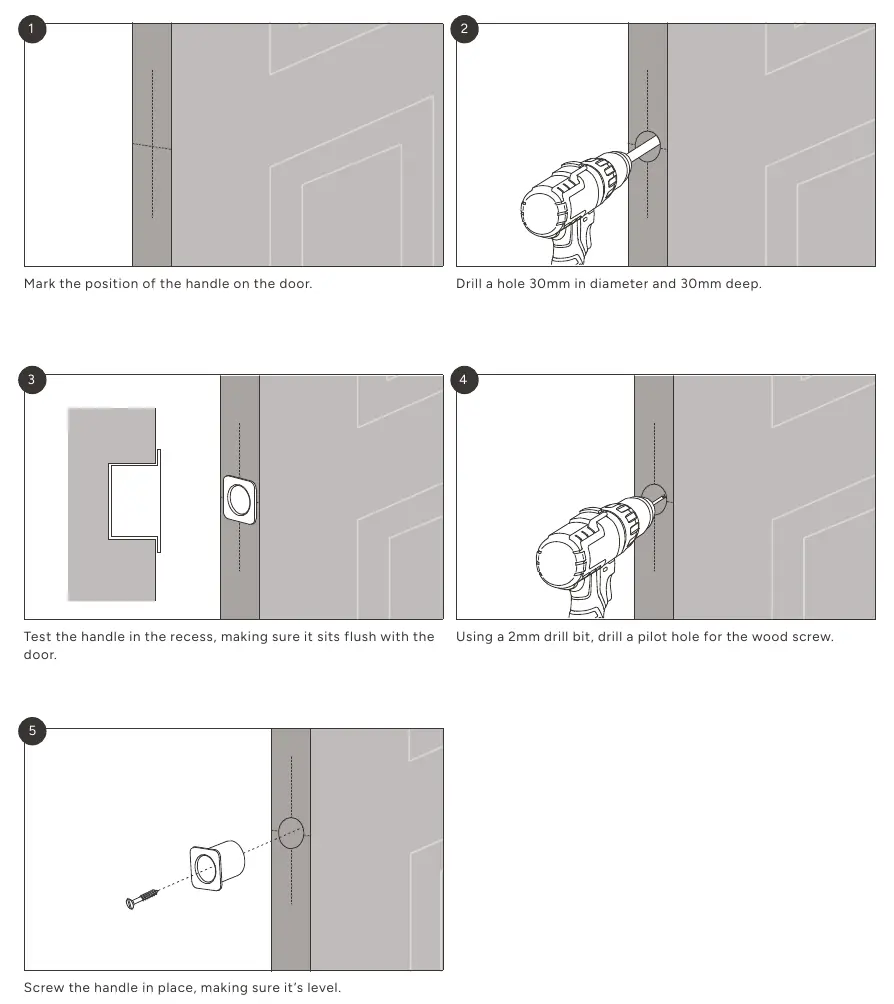

1. Zaznacz pozycję uchwytu.
2. Wywierć otwór o średnicy 30 mm i głębokości 30 mm.
3. Sprawdź dopasowanie uchwytu.
4. Wywierć otwór pilotowy wiertłem 2 mm dla wkręta do drewna.
5. Przykręć uchwyt, upewniając się, że jest wypoziomowany.

Montaż zamka hakowego z pokrętłem

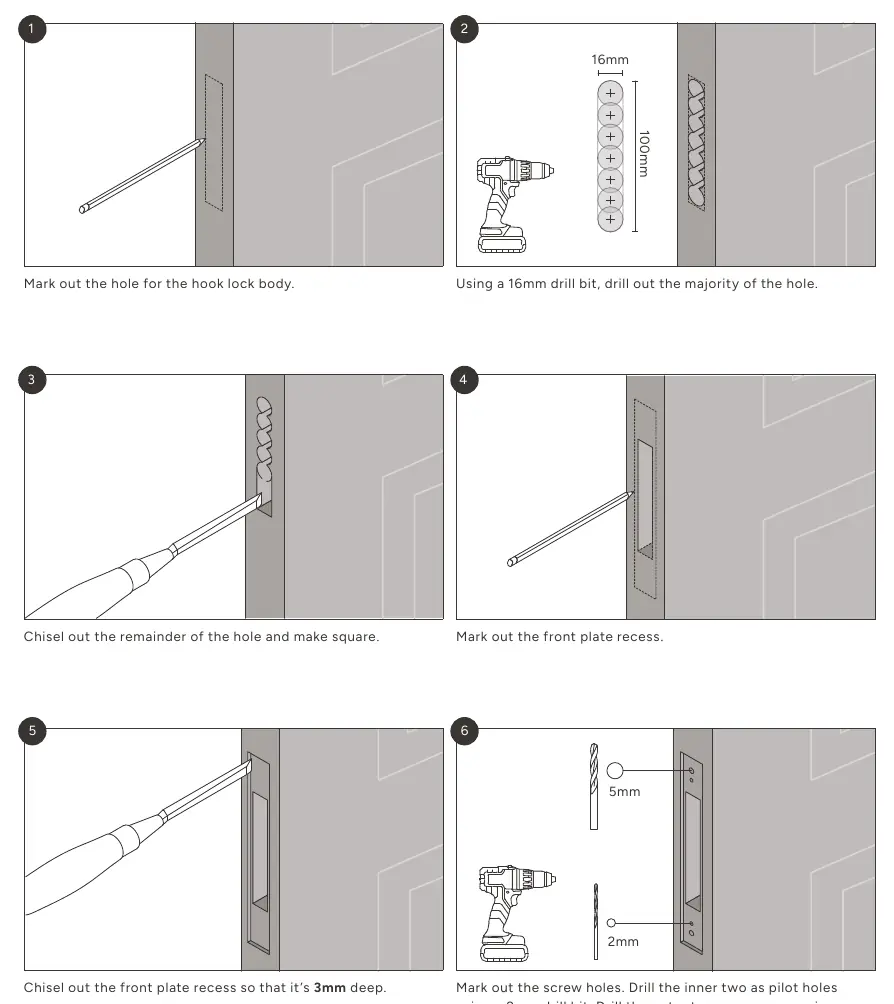

1. Zaznacz otwór na korpus zamka.
2. Wywierć otwór wiertłem 16 mm, a następnie dłutem wyrównaj krawędzie.
3. Zaznacz i wydłutuj miejsce na płytę czołową (głębokość 3 mm).
4. Wywierć otwory na wkręty (pilotowe 2 mm, zewnętrzne 5 mm).
5. Zaznacz pozycję pokrętła, wywierć otwór 50 mm (głębokość 8 mm) po obu stronach drzwi.
6. Wywierć otwór 8 mm na trzpień przez środek.

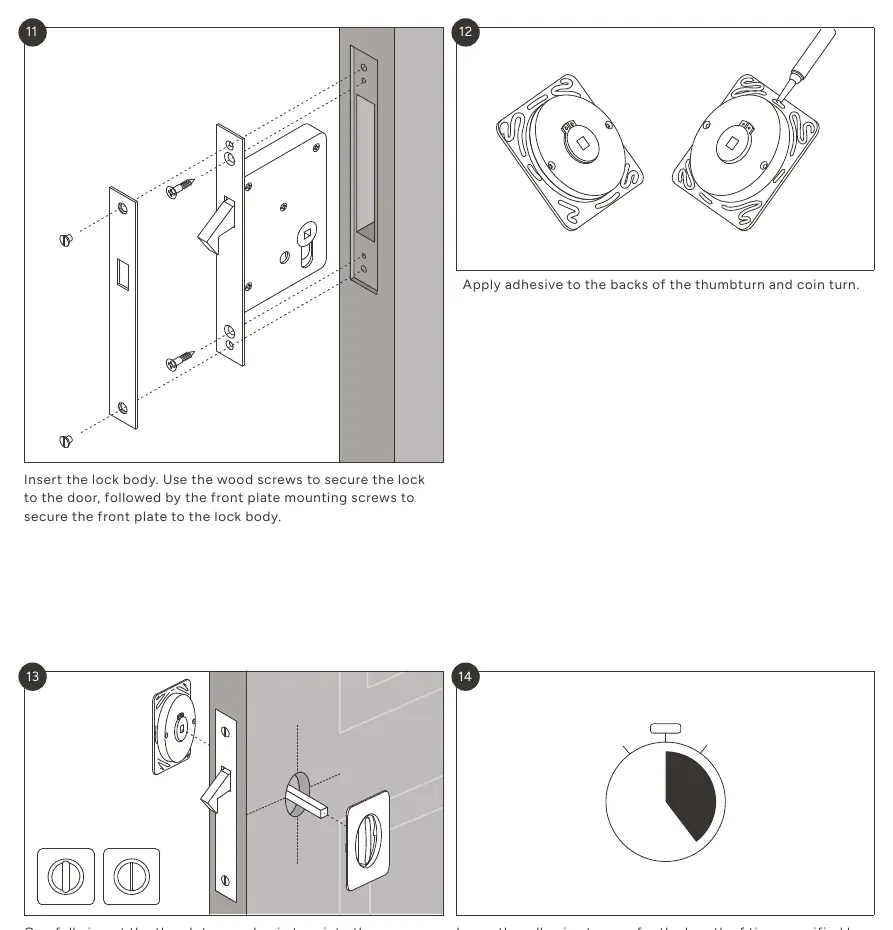

7. Zamontuj korpus zamka, płytę czołową, pokrętło i szyld.

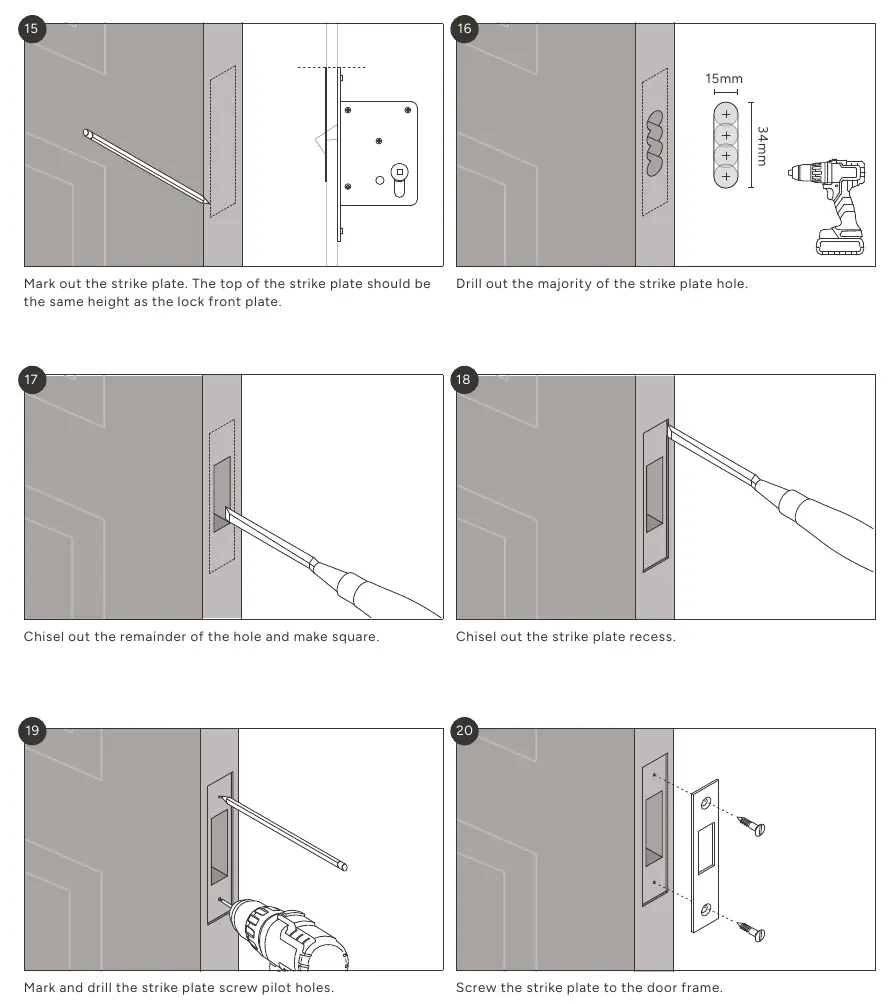

8. Zamontuj zaczep na ościeżnicy drzwi.

Szablony wiercenia

Strony 14-18 zawierają szablony wiercenia w skali 1:1. Przed użyciem upewnij się, że wydruk jest w odpowiedniej skali.
