Instrukcja obsługi gałek do drzwi wejściowych Vevor 209BK-MB-6PK
Pobierz instrukcję obsługi i montażu gałek do drzwi wejściowych Vevor 209BK-MB-6PK oraz 587ET-SS-1PK. Dowiedz się, jak prawidłowo wywiercić otwory, wyregulować zatrzask i zamontować klamkę.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje montaż gałek do drzwi Vevor, obejmujący wiercenie otworów (54mm i 25mm), instalację zatrzasku, płyty uderzeniowej oraz montaż jednostek gałki zewnętrznej i wewnętrznej. str. 3, 4
Najważniejsze czynności
- Wiercenie otworów str. 3
- Regulacja zatrzasku str. 5
Problemy i rozwiązania
Klucz nie działa płynnie
Nasmaruj zamek proszkiem grafitowym.
str. 5Pokaż 3 kolejne odpowiedzi Pokaż mniej
Konserwacja i reset
- Czyszczenie str. 5
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Grubość drzwi | 1-3/8 do 1-3/4 cala | Dopuszczalna grubość drzwi | str. 6 |
| Materiał | 201 Stainless Steel, Zinc Alloy, Zinc-Coated copper | Skład materiałowy produktu | str. 6 |
Gdzie szukać w PDF
- Strona tytułowa str. 1
- Narzędzia i wiercenie str. 3
- Instrukcja montażu str. 4
- Regulacja i konserwacja str. 5
- Parametry techniczne str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i konserwacji gałek do drzwi wejściowych marki Vevor, modeli 209BK-MB-6PK oraz 587ET-SS-1PK. Dokument zawiera wytyczne dotyczące przygotowania drzwi, wiercenia otworów, instalacji mechanizmu oraz regulacji zatrzasku.
Narzędzia potrzebne do montażu
Do poprawnej instalacji wymagane są następujące narzędzia:
- Śrubokręt krzyżakowy
- Miarka
- Wiertło 1 cal (25 mm)
- Otwornica 2-1/8 cala (54 mm)
- Dodatkowo (w razie potrzeby): dłuto, młotek, ołówek, okulary ochronne

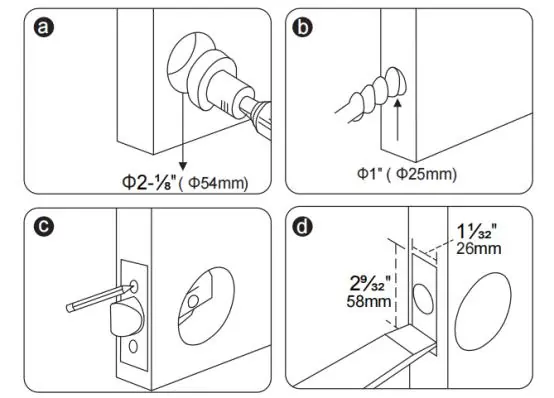

Przygotowanie drzwi (wiercenie otworów)
Przed montażem należy przygotować otwory w drzwiach:
- Złóż szablon wzdłuż linii przerywanej i przyklej go do wewnętrznej strony drzwi na wysokości od 34 do 48 cali.
- Zaznacz środek grubości drzwi oraz środek otworu dla backsetu (60 lub 70 mm).
- Wywierć otwór o średnicy 54 mm na korpus zamka.
- Wywierć otwór o średnicy 25 mm na zatrzask.
- Włóż zatrzask do otworu, obrysuj płytkę czołową i wydłutuj otwór o głębokości 3 mm, aby płytka licowała się z krawędzią drzwi.
Instrukcja montażu
- Montaż zatrzasku: Włóż zatrzask w otwór (pamiętaj o pozycji "up") i zabezpiecz śrubami.
- Montaż płyty uderzeniowej: Zamontuj płytę na ościeżnicy, aby zapobiec siłowemu otwarciu drzwi.
- Montaż jednostki zewnętrznej: Włóż jednostkę zewnętrzną, upewniając się, że prowadnice śrub, trzpień blokujący i trzpień główny (spindle) wchodzą w zatrzask. Otwór na klucz powinien być skierowany w dół.
- Montaż jednostki wewnętrznej: Połącz jednostkę wewnętrzną z prowadnicami i trzpieniami, a następnie dokręć śruby.
Regulacja zatrzasku
Zatrzask jest regulowany dla backsetu 60 mm lub 70 mm:
- Dla 60 mm: przesuń koło obrotowe całkowicie w lewo.
- Dla 70 mm: przesuń koło obrotowe całkowicie w prawo.
- Podczas regulacji upewnij się, że dwa zęby koła obrotowego są skierowane do przodu.
Konserwacja
- Nie uderzaj w gałkę z dużą siłą, aby uniknąć uszkodzenia zatrzasku i ościeżnicy.
- Do czyszczenia używaj wyłącznie suchej szmatki. Nie używaj środków chemicznych (np. płynów do naczyń), ponieważ mogą one zniszczyć powłokę ochronną.
- W przypadku trudności z wkładaniem klucza, nasmaruj zamek proszkiem grafitowym (ołówkowym).
Dane techniczne
Gałki są przeznaczone do drzwi o grubości od 1-3/8 do 1-3/4 cala. Wykonane ze stali nierdzewnej 201, stopu cynku oraz miedzi pokrytej cynkiem.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Klucz nie obraca się płynnie
Zastosuj proszek grafitowy (ołówkowy) w otworze na klucz w celu nasmarowania mechanizmu.
Uszkodzenie powłoki ochronnej
Nie używaj środków chemicznych do czyszczenia; używaj tylko suchej szmatki.
Przed użyciem
- Przygotuj śrubokręt krzyżakowy
- Upewnij się, że masz wiertło 1 cal (25 mm) oraz otwornicę 2-1/8 cala (54 mm)
- Sprawdź grubość drzwi (powinna wynosić od 1-3/8 do 1-3/4 cala)
- Upewnij się, że masz ołówek do zaznaczenia punktów wiercenia
Pokaż więcej Pokaż mniej
Ilustracje i schematy
- Schemat wiercenia otworów w drzwiach
- Instrukcja regulacji zatrzasku (backset 60/70mm)
- Schemat montażu jednostki wewnętrznej i zewnętrznej
Zgodność modelu
- Produkt przeznaczony do drzwi o grubości 1-3/8 do 1-3/4 cala
- Zatrzask posiada regulowany backset 60 mm lub 70 mm
