Instrukcja obsługi zestawu klamek do drzwi VEVOR 19985-SN
Kompletny przewodnik instalacji i konserwacji zestawu klamek do drzwi VEVOR 19985-SN. Dowiedz się, jak poprawnie zamontować zamek, dostosować zatrzask i dbać o mechanizm.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zestaw klamek VEVOR 19985-SN jest przeznaczony do drzwi o grubości 1-3/8" do 1-3/4". Montaż wymaga wywiercenia otworów 54mm i 25mm oraz ustawienia zatrzasku na 60mm lub 70mm. str. 4, 5
Najważniejsze czynności
- Ustawienie zatrzasku str. 5
- Wiercenie otworów str. 5
Problemy i rozwiązania
Trudności z kluczem
Użyj proszku grafitowego do smarowania.
str. 7Konserwacja i reset
- Okresowe smarowanie zamka str. 7
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Grubość drzwi | 1-3/8"~1-3/4" | Dopuszczalna grubość drzwi | str. 3 |
| Długość zatrzasku | 2-3/8" i 2-3/4" | Dostępne długości zatrzasku | str. 3 |
Gdzie szukać w PDF
- Schemat struktury str. 4
- Instalacja str. 5, 6
- Konserwacja str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Zestaw klamek VEVOR 19985-SN jest przeznaczony do montażu w drzwiach o grubości od 1-3/8" do 1-3/4". Przed przystąpieniem do instalacji upewnij się, że posiadasz odpowiednie narzędzia i zapoznałeś się ze schematem otworów.
Bezpieczeństwo
Produkt zawiera małe części, które mogą stwarzać ryzyko zadławienia – przechowuj je poza zasięgiem dzieci. Podczas montażu i obsługi elektronarzędzi zawsze używaj okularów ochronnych. Trzymaj ręce, twarz i luźną odzież z dala od pracujących narzędzi.
Elementy zestawu
- Uchwyt przedni
- Zatrzask (Latch A oraz Lower Latch)
- Cylinder
- Płytki uderzeniowe (Strike Plate)
- Skrzynka uderzeniowa (Strike Box)
- Śruby montażowe
- Klucze do drzwi
Instalacja
- Przygotowanie drzwi: Złóż szablon na krawędzi drzwi i zaznacz miejsca na otwory (60 mm lub 70 mm). Wywierć otwory o średnicy 54 mm i 25 mm.
- Montaż zatrzasku: Dostosuj zatrzask do wybranego rozstawu (60 mm lub 70 mm). Upewnij się, że krzywka jest ustawiona poprawnie.
- Montaż mechanizmu zewnętrznego: Umieść przednią klamkę z trzpieniami i kwadratowym wrzecionem w zatrzasku. Dociśnij mocno do powierzchni drzwi.
- Montaż gałek wewnętrznych: Zamontuj wewnętrzną gałkę, używając śrub i podkładek. Dokręć śruby mocno.
- Montaż płytki uderzeniowej: Zamontuj płytkę uderzeniową i skrzynkę uderzeniową na ościeżnicy.
Konserwacja
Aby zachować sprawność zamka:
- Nie uderzaj w zamek z dużą siłą.
- Czyść zamek suchą szmatką; unikaj silnych środków chemicznych, które mogą uszkodzić powłokę ochronną.
- Jeśli klucz nie obraca się płynnie, nasmaruj zamek proszkiem grafitowym (ołówkowym) raz na pół roku lub rok.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Klucz nie wchodzi lub nie obraca się płynnie
Nasmaruj zamek proszkiem grafitowym (ołówkowym).
Uszkodzenie powłoki ochronnej
Nie używaj środków chemicznych do czyszczenia; używaj tylko suchej szmatki.
Przed użyciem
- Sprawdź grubość drzwi (1-3/8" - 1-3/4")
- Przygotuj wiertarkę do wykonania otworów 54mm i 25mm
- Upewnij się, że masz wszystkie elementy wymienione w schemacie struktury
- Ustaw zatrzask na odpowiednią odległość (60mm lub 70mm)
Ilustracje i schematy

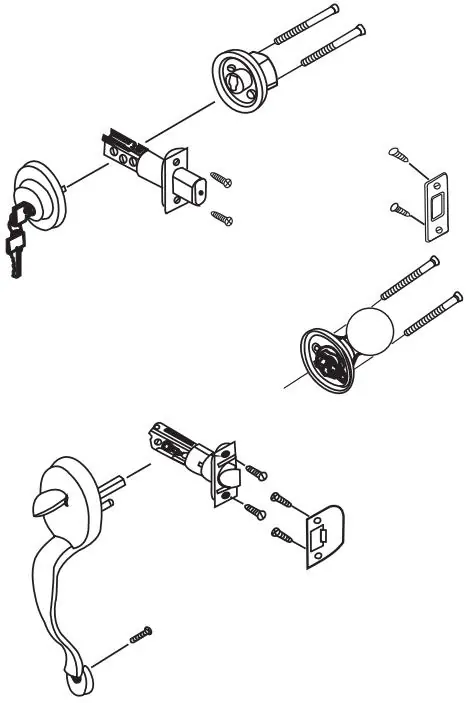

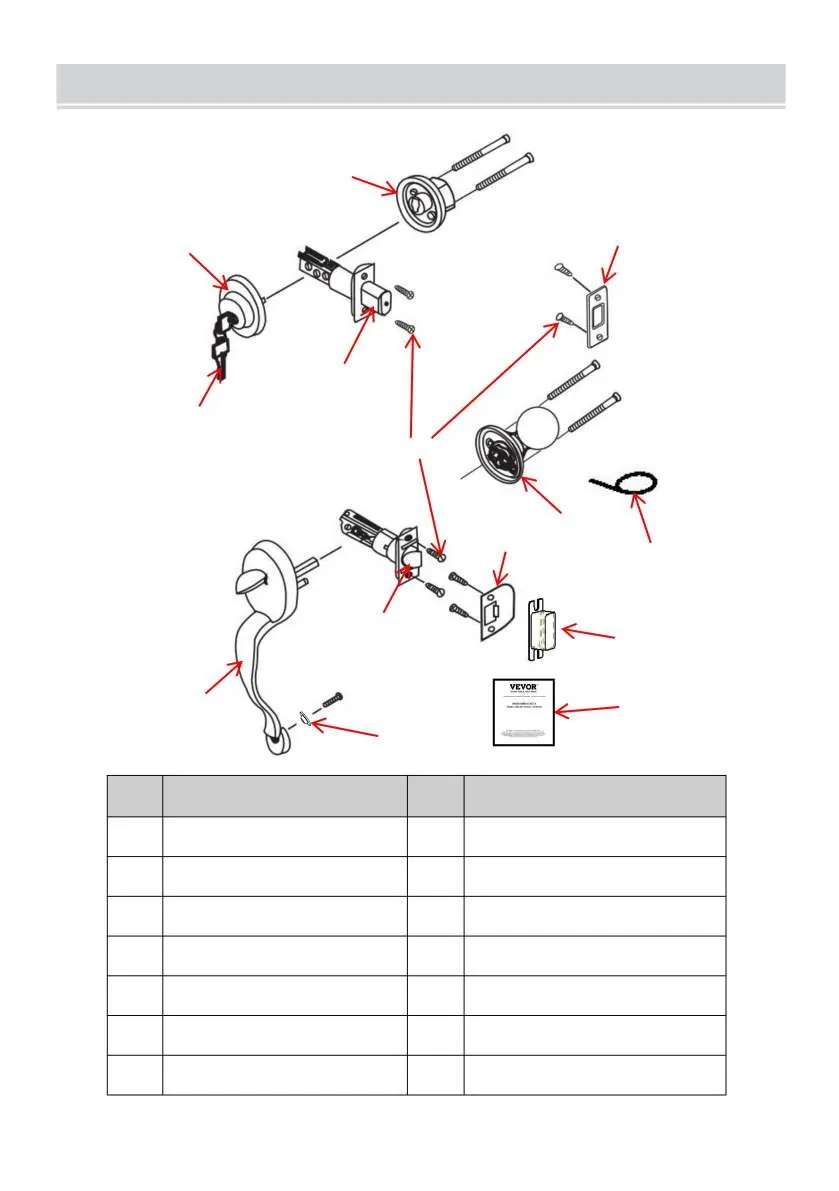

- Schemat struktury pokazuje rozmieszczenie wszystkich elementów montażowych.

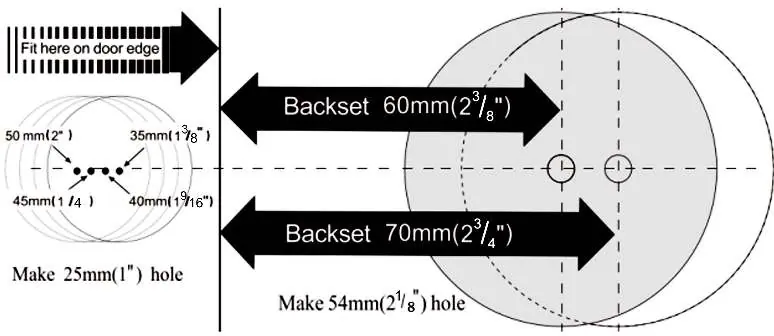

- Schemat instalacji pokazuje sposób wiercenia otworów i ustawienia zatrzasku.
Zgodność modelu
- Pasuje do drzwi o grubości 1-3/8" do 1-3/4".
- Zatrzask regulowany: 60mm lub 70mm.
