Instrukcja montażu zamka wpuszczanego Lockwood Induro Palladium 2-Point
Kompletny przewodnik montażu i obsługi zamka wpuszczanego Lockwood Induro z okuciami Palladium 2-Point. Dowiedz się, jak przygotować drzwi, ustawić rygiel, zamontować zamek oraz odwrócić język zamka.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Zamek Lockwood Induro 2-Point to zamek wpuszczany do drzwi aluminiowych. Instrukcja obejmuje przygotowanie drzwi, montaż okuć Palladium, ustawienie wysuwu rygla (13mm lub 24mm) oraz odwracanie języka. str. 1, 3, 4
Najważniejsze czynności
- Ustawienie wysuwu rygla (S dla 13mm, L dla 24mm) str. 3
- Montaż zamka w profilu drzwi str. 3
- Odwracanie języka zamka str. 4
Pierwsze uruchomienie
- Przed montażem wybierz odpowiedni wysuw rygla (S dla 13mm, L dla 24mm) i upewnij się, że masz odpowiednie wiertła. str. 1, 3
Problemy i rozwiązania
Śruby nie dokręcają się
Upewnij się, że śruby są ustawione w linii z gniazdem na zewnętrznej klamce.
str. 4
Funkcja klucza nie działa
Upewnij się, że ruch języka nie jest ograniczony.
str. 4Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Wysuw rygla S | 13mm | Krótki wysuw | str. 3 |
| Wysuw rygla L | 24mm | Długi wysuw | str. 3 |
Gdzie szukać w PDF

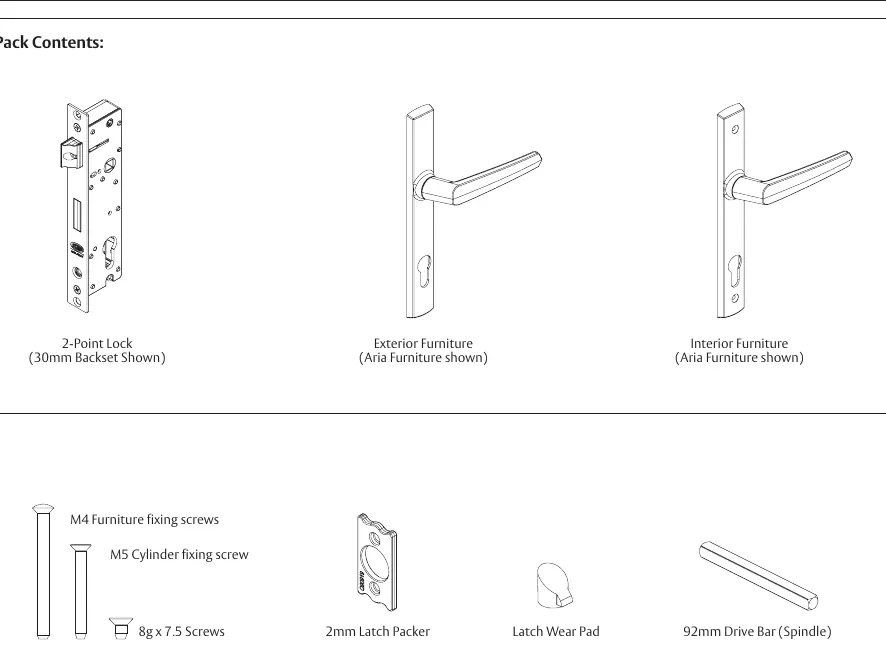

- Zawartość opakowania i narzędzia str. 1
- Przygotowanie drzwi str. 2
- Montaż zamka i okuć str. 3
- Odwracanie języka i obsługa str. 4
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i obsługi zamka wpuszczanego Lockwood Induro z okuciami Palladium 2-Point. Dokument zawiera wytyczne dotyczące przygotowania drzwi, konfiguracji wysuwu rygla oraz montażu mechanicznego. Przed przystąpieniem do pracy upewnij się, że posiadasz wymagane narzędzia: wiertarkę, wiertła (3.2mm, 10.0mm, 20.0mm), śrubokręt krzyżakowy #2 oraz śrubokręt kwadratowy #1.
Przygotowanie drzwi
Przed montażem należy wykonać odpowiednie frezowanie w profilu drzwi. Instrukcja zawiera schemat z wymiarami dla różnych backsetów (30mm, 40mm, 50mm). Należy zachować precyzję zgodnie z rysunkiem technicznym, aby zapewnić poprawne działanie mechanizmu.

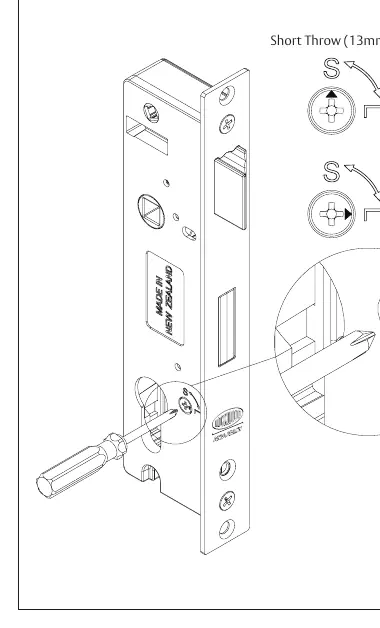

Ustawienie wysuwu rygla
Zamek posiada możliwość wyboru wysuwu rygla (deadbolt projection) przed jego zamontowaniem w profilu:
- Tryb S (Short Throw): 13mm. Wybierz to ustawienie, ustawiając strzałkę na S.
- Tryb L (Long Throw): 24mm. Wybierz to ustawienie, ustawiając strzałkę na L.
Uwaga: W przypadku ustawienia 13mm klucz należy przekręcić raz, aby zaryglować drzwi. W przypadku ustawienia 24mm klucz należy przekręcić dwukrotnie.
Montaż zamka i okuć
- Umieść mechanizm zamka w profilu drzwi i przykręć go za pomocą dwóch śrub 8g x 7.5.
- Przełóż trzpień (spindle) przez kwadratowy otwór w zamku.
- Umieść okucia na trzpieniu, upewniając się, że klamka wewnętrzna znajduje się po stronie mieszkania.
- Włóż cylinder przez otwór i zabezpiecz go dostarczoną śrubą M5.
- Skręć okucia za pomocą dwóch śrub M4. Dobierz długość śrub zgodnie z tabelą w instrukcji w zależności od szerokości profilu drzwi (38-58mm).
Odwracanie języka
Jeśli kierunek otwierania drzwi wymaga zmiany, wykonaj następujące kroki:
- Odkręć śrubę M4 mocującą język.
- Odwróć język do żądanej pozycji.
- Przykręć śrubę M4 z powrotem.
- Włóż podkładkę języka (Latch Wear Pad).
Obsługa zamka
Ryglowanie: Zamknij drzwi (samozatrzask), a następnie przekręć klucz w stronę krawędzi drzwi. W zależności od wybranego trybu (S lub L), przekręć klucz odpowiednią liczbę razy.
Otwieranie: Przekręć klucz w stronę przeciwną do krawędzi drzwi, aby dezaktywować rygiel, a następnie cofnij język klamką.
Praktyczna pomoc
Typowe problemy
Śruby okuć nie dokręcają się
Upewnij się, że śruby są ustawione w linii z gniazdem (screw boss) na zewnętrznej klamce.
Funkcja klucza nie działa
Sprawdź, czy ruch języka nie jest ograniczony przez ościeżnicę lub zanieczyszczenia.
Nie można uzyskać wysuwu rygla 24mm
Upewnij się, że zamek jest ustawiony na tryb 'L' i przekręć klucz dwukrotnie.
Przed użyciem
- Wiertła: 3.2mm, 10.0mm, 20.0mm
- Śrubokręt krzyżakowy #2
- Śrubokręt kwadratowy #1
- Sprawdź szerokość profilu drzwi (Stile Width) dla doboru długości śrub M4
Ilustracje i schematy
- Schemat przygotowania drzwi pokazuje wymiary frezowania dla różnych backsetów (30mm, 40mm, 50mm).
- Schemat ustawienia rygla pokazuje wybór między trybem S (13mm) a L (24mm).
Zgodność modelu
- Instrukcja dotyczy drzwi aluminiowych.
- Dla okuć Palladium Xtra z funkcją daylatch snib należy korzystać z oddzielnej instrukcji.
