Instrukcja montażu lampy ściennej Hinkley 2205DZ Cape Cod
Kompletny przewodnik instalacji lampy ściennej Hinkley 2205DZ Cape Cod. Instrukcja zawiera szczegółowe kroki montażu, schematy podłączenia przewodów elektrycznych oraz wytyczne dotyczące uszczelniania oprawy w celu ochrony przed wilgocią.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu mechanicznego, podłączenia elektrycznego oraz uszczelniania lampy ściennej Hinkley serii Cape Cod (modele 2204/2205/2206). str. 1, 2, 3
Najważniejsze czynności
- Wyłącz zasilanie str. 1, 2
- Zainstaluj pasek montażowy str. 1
- Podłącz przewody str. 2
- Uszczelnij oprawę str. 3
Problemy i rozwiązania
Woda dostaje się do puszki przyłączeniowej
Uszczelnij szczelinę między płytą montażową a ścianą za pomocą uszczelniacza silikonowego.
str. 3Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Instrukcja montażu str. 1
- Instrukcja okablowania i uziemienia str. 2
- Instrukcja uszczelniania str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu lampy ściennej Hinkley z serii Cape Cod (modele 2204, 2205, 2206). Dokument zawiera procedury instalacji mechanicznej, podłączenia elektrycznego oraz uszczelniania oprawy. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne.
Montaż oprawy
Proces montażu składa się z następujących kroków:
- Przygotuj czyste miejsce do pracy i rozpakuj elementy lampy.
- Przygotuj pasek montażowy (A), wkręcając nypel (C) w środkowy otwór na głębokość około 1/4 cala (ok. 6 mm).
- Przymocuj pasek montażowy (A) do puszki przyłączeniowej (J) za pomocą dwóch śrub (B) – śruby te nie są dołączone do zestawu.
- Złóż oprawę, usuwając gałkę kulistą (3), podkładkę zabezpieczającą (4) i śrubę (5) z elementu ozdobnego (2).
- Przełóż zapętlony koniec elementu (2) przez pętlę (1) na górze oprawy.
- Wyrównaj otwór w elemencie (2) z otworem w górnej części płyty tylnej (B).
- Zabezpiecz całość, zakładając podkładkę (4) na śrubę (5) i dokręcając gałkę kulistą (3).
Podłączenie elektryczne i uziemienie
Instalacja elektryczna musi być wykonana zgodnie z lokalnymi przepisami. W razie wątpliwości należy skonsultować się z wykwalifikowanym elektrykiem.
- Przewód dodatni (A): Zazwyczaj czarny lub gładki, należy połączyć z przewodem dodatnim oprawy (B) za pomocą złączki typu twist-on.
- Przewód ujemny (C): Zazwyczaj biały lub żebrowany, należy połączyć z przewodem ujemnym oprawy (D).
- Uziemienie (E): Przewód uziemiający (zazwyczaj miedziany lub w zielonej izolacji) należy przymocować do paska montażowego (M) za pomocą śruby uziemiającej (S). W przypadku lamp wiszących na łańcuchu, przewód uziemiający należy połączyć bezpośrednio z przewodem uziemiającym instalacji budynku.
Uszczelnianie oprawy (Caulking)
Aby zapobiec przedostawaniu się wody do puszki przyłączeniowej, należy wykonać uszczelnienie:
- Po zamocowaniu lampy do ściany, uszczelnij szczelinę między płytą tylną (backplate) a ścianą na górze i po obu bokach za pomocą wysokiej jakości uszczelniacza silikonowego (nie dołączony do zestawu).
- Zaleca się również nałożenie niewielkiej ilości uszczelniacza pod gałki kuliste użyte do montażu oprawy.
Informacje o producencie
Hinkley Lighting
Praktyczna pomoc
Typowe problemy
Woda dostaje się do puszki przyłączeniowej
Należy uszczelnić szczelinę między płytą montażową a ścianą za pomocą uszczelniacza silikonowego zgodnie z instrukcją IS200.
Brak uziemienia oprawy
Upewnij się, że przewód uziemiający (E) jest pewnie przymocowany do śruby uziemiającej (S) na pasku montażowym (M) lub bezpośrednio do przewodu uziemiającego budynku.
Przed użyciem
- Wyłącz zasilanie elektryczne w obwodzie przed rozpoczęciem instalacji.
- Przygotuj śruby do puszki przyłączeniowej (nie są dołączone do zestawu).
- Przygotuj uszczelniacz silikonowy do zabezpieczenia oprawy przed wilgocią.
- Sprawdź, czy posiadasz odpowiednie złączki typu twist-on do przewodów.
- Upewnij się, że masz czyste miejsce do pracy.
Pokaż więcej Pokaż mniej
Ilustracje i schematy

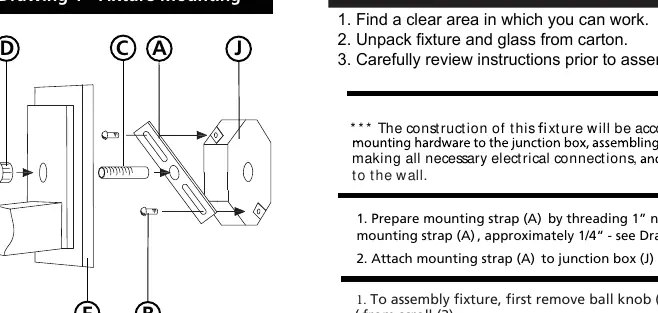

- Rysunek 1 (str. 1): Montaż paska montażowego do puszki przyłączeniowej.
- Rysunek 2 (str. 1): Montaż elementu ozdobnego (scroll) do płyty tylnej oprawy.
- Schematy okablowania (str. 2): Pokazują poprawne połączenie przewodów zasilających z przewodami oprawy dla różnych typów montażu.
- Rysunek uszczelniania (str. 3): Wskazuje miejsca, w których należy nałożyć uszczelniacz silikonowy.
Zgodność modelu
- Instrukcja dotyczy modeli: 2204, 2205, 2206.
