Instrukcja montażu lampy wiszącej Hinkley 1952HE
Kompletny przewodnik instalacji i montażu lampy wiszącej Hinkley 1952HE. Instrukcja zawiera kroki montażu, schematy podłączenia elektrycznego oraz wskazówki dotyczące instalacji klosza.
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja opisuje proces montażu, podłączenia elektrycznego oraz instalacji klosza dla lampy wiszącej Hinkley 1952HE. Kluczowe kroki to wyłączenie zasilania, montaż uchwytu, podłączenie przewodów zgodnie ze schematem oraz zabezpieczenie klosza uszczelką piankową. str. 1, 2, 3
Najważniejsze czynności
- Wyłącz zasilanie przed rozpoczęciem prac. str. 1, 2, 3
- Zainstaluj uszczelkę piankową w dachu lampy przed montażem szkła. str. 1
Problemy i rozwiązania
Woda dostaje się do puszki przyłączeniowej (montaż ścienny)
Użyj uszczelniacza (caulk) do uszczelnienia szczelin między płytą montażową a ścianą.
str. 2Gdzie szukać w PDF
- Instrukcja montażu i instalacji klosza str. 1
- Instrukcja podłączenia elektrycznego str. 2
- Instrukcja zawieszania str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy montażu i instalacji lampy wiszącej Hinkley 1952HE. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne. W przypadku braku doświadczenia w pracach elektrycznych, zaleca się konsultację z wykwalifikowanym elektrykiem. Należy zapoznać się z instrukcją przed rozpoczęciem montażu.
Montaż i instalacja
Proces montażu obejmuje przygotowanie miejsca pracy, instalację uchwytu montażowego oraz zawieszenie lampy. Należy upewnić się, że wszystkie elementy zestawu są obecne.
- Przygotuj czyste miejsce do pracy.
- Rozpakuj lampę i klosz z kartonu.
- Przymocuj uchwyt montażowy do puszki przyłączeniowej za pomocą śrub.
- Dostosuj długość łańcucha zgodnie z wymaganiami.
- Przeciągnij przewody zasilające i uziemiające przez łańcuch.
- Zabezpiecz czaszę (canopy) przy suficie, dokręcając kołnierz na pętli.
Podłączenie elektryczne
Podłączenie musi być wykonane zgodnie z lokalnymi przepisami budowlanymi. Należy użyć odpowiednich złączy typu twist-on.
- Podłącz przewód zasilający dodatni (zazwyczaj czarny lub gładki) do przewodu lampy (B).
- Podłącz przewód zasilający ujemny (zazwyczaj biały lub żebrowany) do przewodu lampy (D).
- Podłącz przewód uziemiający (E) do uchwytu montażowego lub systemu uziemienia budynku zgodnie z instrukcją dla danego typu montażu.
- Zabezpiecz otwarte końce złączy uszczelniaczem silikonowym, jeśli wymagane (szczególnie w przypadku lamp zewnętrznych).
Instalacja klosza
Instalacja klosza wymaga zastosowania uszczelki piankowej, aby zapewnić odpowiednie dopasowanie.
- Przed instalacją szkła, naklej paski uszczelki piankowej wewnątrz dachu lampy.
- Wytnij 3 paski o długości około 3,8 cm (1-1/2 cala) z dostarczonej uszczelki.
- Dopasuj trzy rowki w szkle do trzech wypustek wewnątrz dachu lampy.
- Wsuń szkło w górę i przekręć zgodnie z ruchem wskazówek zegara, aby je zablokować.
Informacje o producencie
Hinkley Lighting
Praktyczna pomoc
Typowe problemy
Lampa nie świeci po instalacji
Sprawdź poprawność połączeń elektrycznych przewodów zasilających i uziemiających. Upewnij się, że zasilanie jest włączone.
Trudności z montażem klosza
Upewnij się, że rowki w szkle są prawidłowo wyrównane z wypustkami wewnątrz dachu lampy przed przekręceniem.
Przed użyciem
- Wyłącz zasilanie elektryczne w skrzynce bezpieczników.
- Przygotuj czyste i bezpieczne miejsce do pracy.
- Sprawdź, czy posiadasz wszystkie elementy zestawu.
- Upewnij się, że masz odpowiednie narzędzia do montażu.
- Przeczytaj dokładnie instrukcję przed rozpoczęciem prac.
Ilustracje i schematy

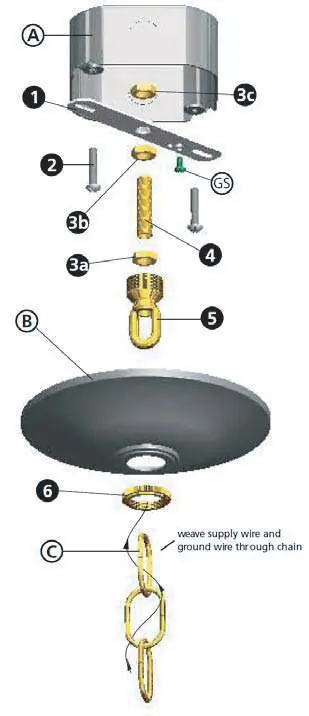

- Schemat montażu (Drawing 1) pokazuje kolejność elementów przy zawieszaniu lampy.
- Schemat podłączenia (Wiring Instructions) ilustruje sposób łączenia przewodów zasilających z przewodami lampy.
- Schemat regulacji czaszy (Canopy Adjustment) pokazuje, jak ustawić wysokość pętli.
Zgodność modelu
- Instrukcja dotyczy modelu 1952HE z serii Reef.
- Wymaga instalacji uszczelki piankowej przed montażem szkła.
