Instrukcja montażu lampy wiszącej HINKLEY 19677BK Maddox Medium Orb Pendant

Kompletny przewodnik montażu i instalacji elektrycznej dla lampy wiszącej HINKLEY 19677BK Maddox Medium Orb Pendant. Instrukcja zawiera szczegółowe schematy okablowania, procedury uziemienia oraz kroki montażu klosza i elementów...

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Instrukcja opisuje proces montażu mechanicznego oraz podłączenia elektrycznego lampy wiszącej HINKLEY 19677BK. Kluczowe jest wyłączenie zasilania przed pracą, poprawne połączenie przewodów (A-B, C-D) oraz uziemienie (E) zgodnie z typem montażu. str. 1, 2, 3

Najważniejsze czynności

  • Wyłączenie zasilania str. 1, 3
  • Podłączenie przewodów zasilających str. 3
  • Montaż szklanego klosza str. 2

Pierwsze uruchomienie

  • Po zakończeniu montażu i zabezpieczeniu klosza, można przywrócić zasilanie. str. 2

Gdzie szukać w PDF

  • Montaż mechaniczny str. 1, 2
  • Instrukcja okablowania i uziemienia str. 3
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy montażu i podłączenia elektrycznego lampy wiszącej HINKLEY 19677BK. Przed przystąpieniem do prac należy bezwzględnie wyłączyć zasilanie elektryczne w miejscu instalacji. W przypadku braku doświadczenia w pracach elektrycznych, zaleca się konsultację z wykwalifikowanym elektrykiem.

Montaż mechaniczny

Proces montażu składa się z kilku etapów:

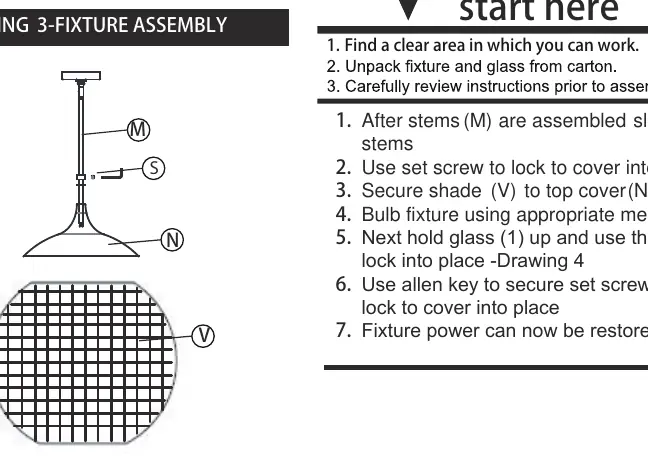

Montaż stelaża (Drawing 3)
Montaż stelaża (Drawing 3)
  • Przygotuj czyste miejsce pracy.
  • Zmontuj stelaż lampy zgodnie z rysunkami technicznymi.
  • Zamontuj uchwyt montażowy do puszki przyłączeniowej w suficie za pomocą śrub (brak w zestawie).
  • Upewnij się, że tylna część uchwytu montażowego przylega płasko do sufitu.
  • Przeciągnij przewody przez środek czaszy i zabezpiecz ją na suficie.

Podłączenie elektryczne i uziemienie

Instrukcja zawiera szczegółowe wytyczne dotyczące podłączenia przewodów w zależności od typu montażu (Flush Mount, Chain Hung, Post-Mount):

Schemat okablowania (Drawing 1)
Schemat okablowania (Drawing 1)
  • Przewód dodatni (A): Zazwyczaj czarny lub gładki, należy połączyć z przewodem lampy (B) za pomocą złączki typu twist-on.
  • Przewód ujemny (C): Zazwyczaj biały lub prążkowany, należy połączyć z przewodem lampy (D).
  • Uziemienie (E): Przewód miedziany lub zielony należy przymocować do uchwytu montażowego (M) za pomocą śruby uziemiającej (S).

W przypadku instalacji zewnętrznych, wszystkie otwarte końce złączek należy zabezpieczyć uszczelniaczem silikonowym, aby zapewnić wodoszczelność.

Montaż klosza i żarówki

Po zakończeniu prac elektrycznych:

Montaż klosza (Drawing 4)
Montaż klosza (Drawing 4)
  1. Nałóż osłonę (N) na stelaż (M) i zabezpiecz ją śrubą ustalającą.
  2. Zamontuj klosz (V) do górnej osłony.
  3. Wkręć odpowiednią żarówkę z gwintem średniej wielkości (medium base).
  4. Umieść szklany klosz (1) i zabezpiecz go za pomocą trzech pokręteł (3).
  5. Użyj klucza imbusowego, aby dokręcić śrubę ustalającą (S) i zablokować osłonę.

Informacje o producencie

Hinkley Lighting

Profil marki

Praktyczna pomoc

Typowe problemy

Nieszczelność przy montażu zewnętrznym

Użyj uszczelniacza silikonowego na otwartych końcach złączek oraz mas uszczelniających między płytą montażową a ścianą.

Brak uziemienia

W systemach 3-przewodowych należy koniecznie podłączyć przewód uziemiający (E) do uchwytu montażowego (M) za pomocą śruby (S).

Przed użyciem

  • Wyłącz zasilanie elektryczne w skrzynce bezpieczników.
  • Przygotuj czyste miejsce do pracy.
  • Upewnij się, że posiadasz odpowiednie złączki typu twist-on.
  • Sprawdź, czy posiadasz śruby do montażu uchwytu do puszki (brak w zestawie).
  • Zidentyfikuj przewody zasilające (dodatni/ujemny) oraz przewód uziemiający.

Parametry w praktyce

Medium base bulb
Standardowy gwint żarówki (E26/E27), wymagany do poprawnego działania lampy.
Twist-on connector
Złączka śrubowa do łączenia przewodów elektrycznych.

Ilustracje i schematy

  • Drawing 1: Flush Mount - montaż bezpośrednio do sufitu.
  • Drawing 2: Chain Hung - montaż na łańcuchu.
  • Drawing 3: Post-Mount - montaż na słupku.
  • Drawing 4: Glass Install - instrukcja montażu szklanego klosza.

Zgodność modelu

  • Instrukcja dotyczy systemów 3-przewodowych.
  • Wymaga puszki przyłączeniowej (junction box) w suficie.
