Instrukcja obsługi prasy hydraulicznej Dake Force 10DA i Force 25DA

Najważniejsze informacje z instrukcji

Niniejsza instrukcja dotyczy pras hydraulicznych Dake Force 10DA oraz Force 25DA. Urządzenia te są przeznaczone do pracy hydraulicznej, jednak nie są przeznaczone do operacji ściągania (stripping). Nieprzestrzeganie tego ograniczenia może prowadzić do uszkodzenia maszyny lub obrażeń ciała. Przed przystąpieniem do pracy należy upewnić się, że wszystkie śruby i złącza są dokręcone.

Instalacja i montaż

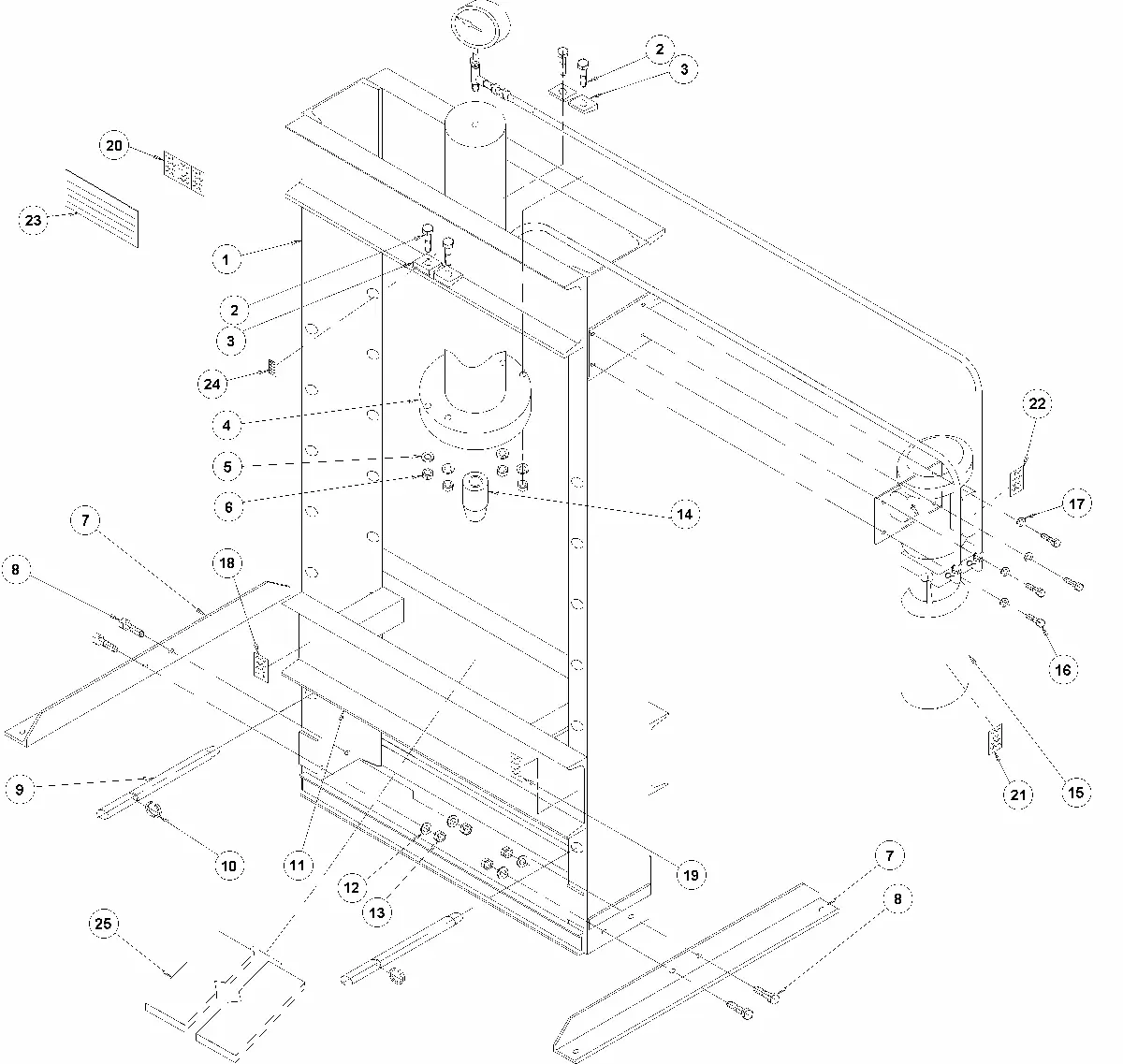

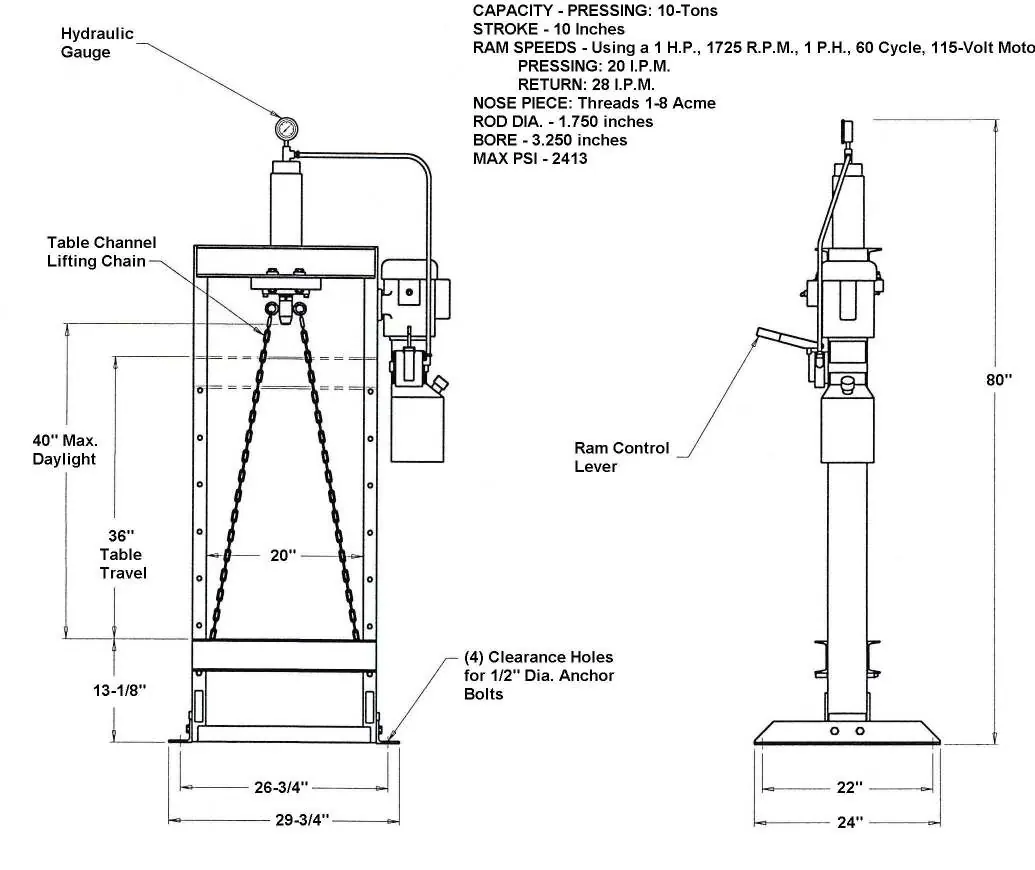

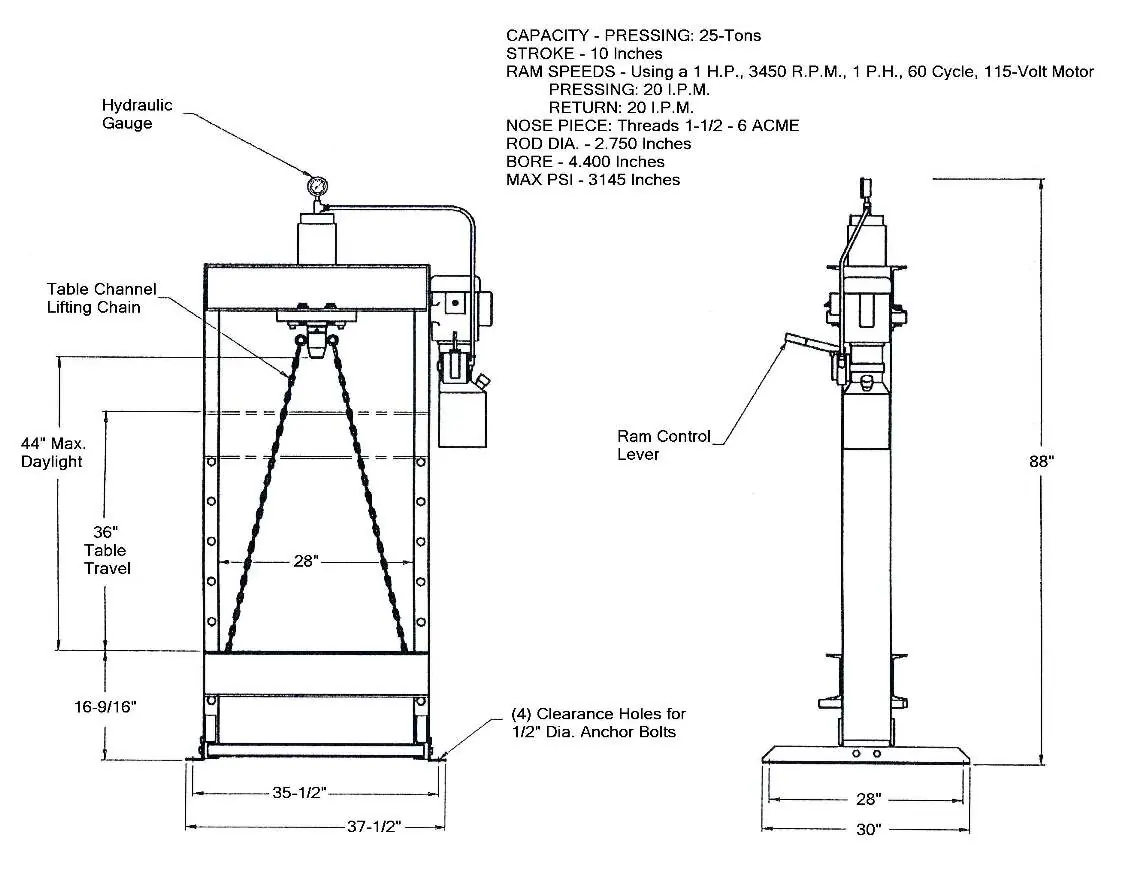

Prasa może wymagać częściowego montażu po rozpakowaniu. Zaleca się pozostawienie ramy prasy na palecie transportowej dla ułatwienia montażu:

• Usuń folię ochronną z maszyny.
• Zlokalizuj cztery otwory na boku prasy.
• Umieść jednostkę pompującą na boku prasy, tak aby wspornik montażowy był skierowany w dół, a otwory się pokrywały.
• Zabezpiecz jednostkę za pomocą śrub, podkładek i nakrętek znajdujących się w zestawie. Upewnij się, że wszystkie połączenia są mocno dokręcone.
• Napełnij zbiornik olejem hydraulicznym DTE 24 lub odpowiednikiem (AW 32).

Instalacja złączy hydraulicznych wymaga podłączenia węży do portów A i B zgodnie ze schematem. Zawór joysticka montuje się w jeden określony sposób.

Podłączenie elektryczne

Uwaga: Podłączenie elektryczne musi zostać wykonane przez wykwalifikowanego elektryka zgodnie z lokalnymi przepisami.

• Maszyna jest fabrycznie dostarczana jako wersja 110V.
• W przypadku konwersji na 220V (jednofazowe), należy zmienić przewody na silniku zgodnie ze schematem znajdującym się pod pokrywą silnika.
• Należy użyć wtyczki i przewodu o parametrach znamionowych (napięcie i natężenie) zgodnych z informacjami na tabliczce znamionowej silnika.

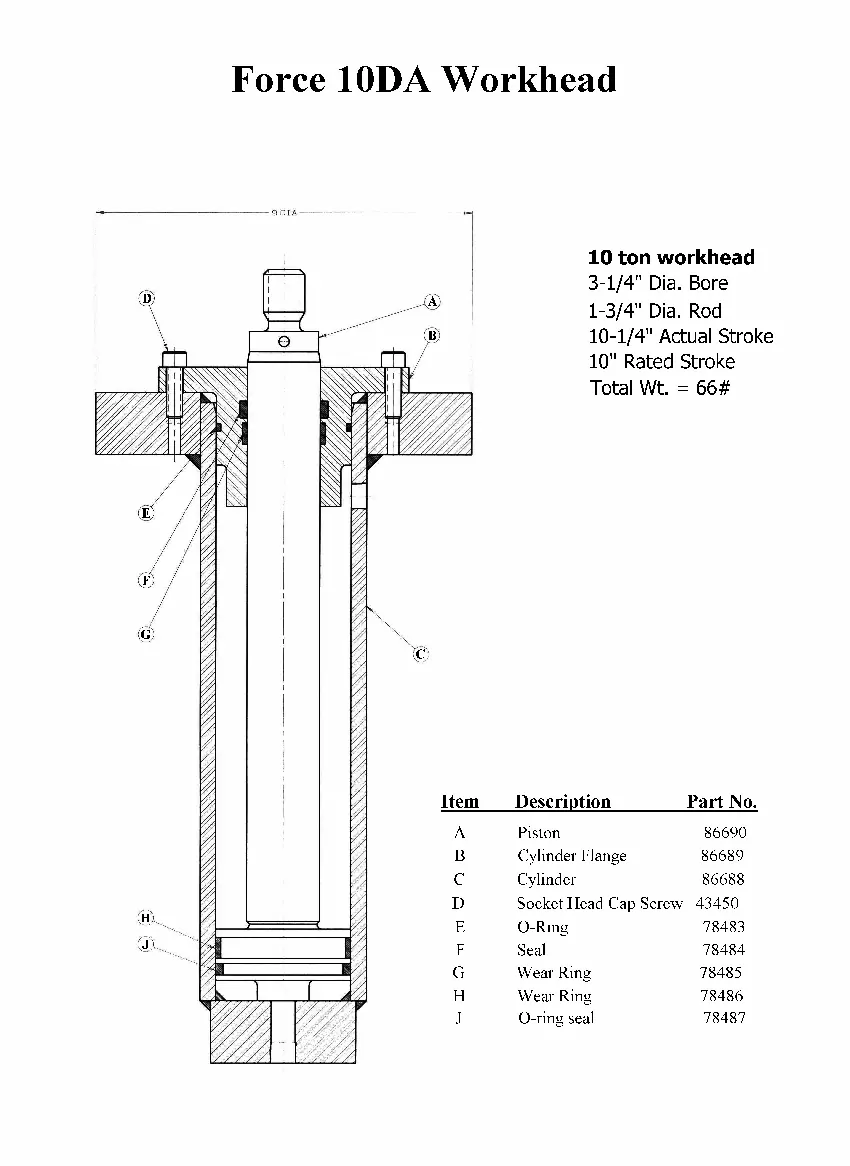

Obsługa urządzenia

1. Napełnij zbiornik 3 galonami (ok. 11,4 litra) płynu hydraulicznego Mobil DTE 24 lub AW 32.
2. Włącz zasilanie przełącznikiem (pozycja "on"/góra).
3. Przesuń dźwignię sterującą w dół, aby wysunąć tłok (ram).
4. Zwolnij dźwignię, aby zatrzymać ruch tłoka.
5. Przesuń dźwignię w górę, aby cofnąć tłok.
6. W nowej maszynie należy kilkukrotnie wykonać pełny cykl ruchu tłoka w górę i w dół, aby usunąć powietrze z układu.

Smarowanie i konserwacja

Aby zapewnić płynną pracę, należy regularnie smarować ruchome części prasy. Zaleca się utrzymywanie cienkiej warstwy oleju na całej powierzchni tłoka, aby zapobiec korozji. Używaj wyłącznie zalecanego oleju hydraulicznego DTE 24. Nie używaj płynu do przekładni automatycznych, ponieważ może to uszkodzić uszczelki i unieważnić gwarancję.

Rozwiązywanie problemów

W przypadku problemów z pracą prasy, sprawdź poniższe rozwiązania:

• Tłok porusza się w pozycji neutralnej: Zawór 4-drogowy jest przesunięty; wycentruj trzpień zaworu.
• Nierówna praca tłoka: Powietrze w układzie; uruchom tłok w górę i w dół około 15 razy.
• Brak ciśnienia: Zawór nadmiarowy wymaga regulacji (nie przekraczać 2413 PSI).
• Silnik się przegrzewa: Przekroczono cykl pracy lub użyto przedłużacza (należy usunąć przedłużacz).
