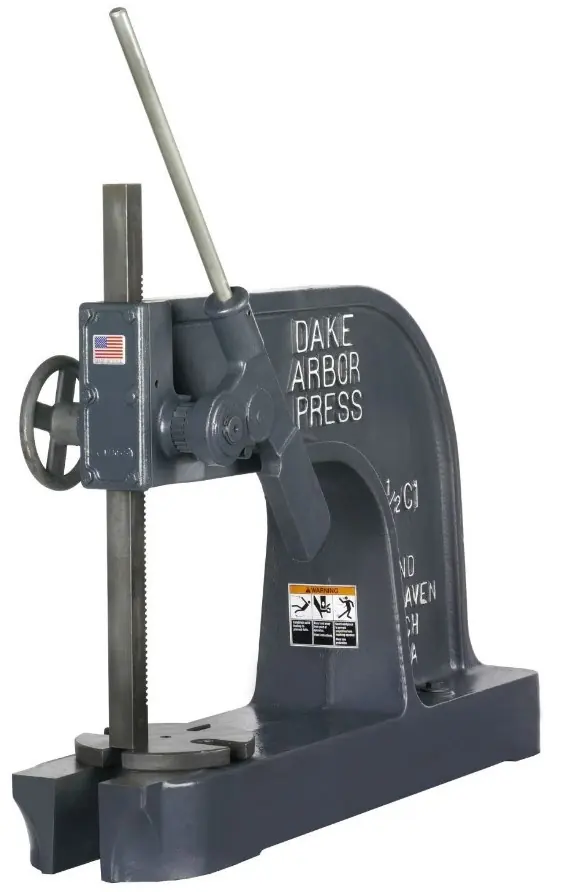

Instrukcja obsługi prasy mimośrodowej Dake 1-1/2C
Szybki przewodnik po obsłudze i konserwacji prasy mimośrodowej Dake 1-1/2C. Dowiedz się, jak bezpiecznie korzystać z urządzenia, ustawiać pozycję dźwigni oraz dbać o smarowanie mechanizmu.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Prasa Dake 1-1/2C to urządzenie ręczne przeznaczone do obsługi przez jedną osobę. Kluczowym aspektem bezpieczeństwa jest przestrzeganie zakresu ruchu dźwigni – nigdy nie należy ciągnąć jej poza położenie poziome, aby uniknąć uszkodzenia mechanizmu zapadkowego i zębatek. Urządzenie wymaga stabilnego zakotwiczenia przed rozpoczęciem pracy.
Bezpieczeństwo
- Zakotwiczenie: Urządzenie musi być bezpiecznie przymocowane do podłoża, aby zapobiec przewróceniu.

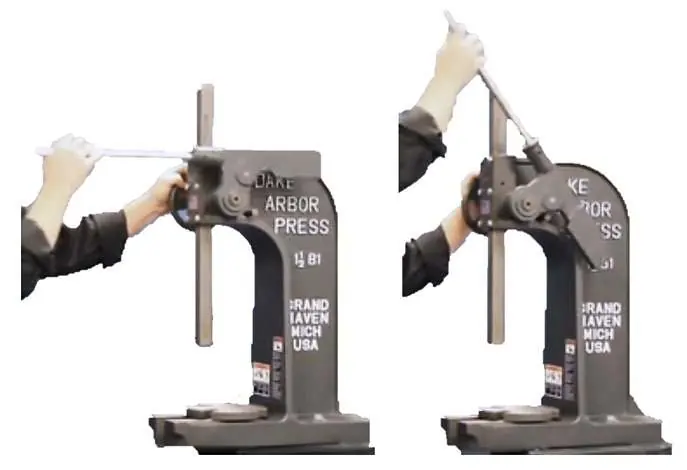

- Pozycja dźwigni: Nigdy nie ciągnij dźwigni prasy poza położenie poziome. Zawsze wracaj dźwignią do góry, zanim wykonasz kolejny ruch w dół.
- Ochrona osobista: Operator powinien stosować środki ochrony oczu i dbać o to, aby ręce znajdowały się z dala od punktu operacyjnego.
- Ograniczenia: Nie zwiększaj przełożenia prasy poprzez stosowanie dłuższej dźwigni lub rury nasadowej. Nigdy nie uderzaj młotkiem w górną część tłoka (ram).
Obsługa
Prasa posiada dwa główne elementy sterujące:
- Pokrętło (Handwheel): Służy do szybkiego podnoszenia lub opuszczania tłoka (ram) do i od obrabianego przedmiotu bez wywierania nacisku.
- Dźwignia (Handle): Służy do opuszczania tłoka w celu wywarcia siły nacisku na obrabiany przedmiot.
Konserwacja
Regularna konserwacja zapewnia płynną pracę urządzenia:
- Smarowanie: Wszystkie ruchome części prasy powinny być dobrze naoliwione.
- Ochrona tłoka: Utrzymuj cienką warstwę oleju na całej powierzchni tłoka, aby zapobiec korozji.
Dane techniczne
- Model: 1-1/2C
- Numer katalogowy: 902003
- Wydajność: 3 tony
- Przełożenie: 48:1
- Maksymalna średnica obrabianego elementu: 35 cali
- Wysięg (Throat): 17-1/2 cala
- Waga: 425 lbs
Części zamienne
W przypadku konieczności wymiany części, należy skorzystać z dołączonego schematu rozstrzelonego (Exploded Parts View). Przy zamawianiu części należy podać numer części, nazwę oraz numer modelu prasy.
Informacje o producencie
Dake Corporation
Praktyczna pomoc
Typowe problemy
Uszkodzenie zębatek lub mechanizmu zapadkowego
Unikaj ciągnięcia dźwigni poniżej poziomu. Zawsze wracaj dźwignią do góry, aby zapewnić pełne zazębienie zapadki.
Prasa przewraca się podczas pracy
Upewnij się, że urządzenie jest bezpiecznie zakotwiczone do podłoża.
Trudna praca mechanizmu
Sprawdź smarowanie wszystkich ruchomych części prasy.
Przed użyciem
- Sprawdź, czy prasa jest stabilnie zakotwiczona.
- Upewnij się, że wszystkie ruchome części są naoliwione.
- Załóż okulary ochronne.
- Upewnij się, że w obszarze pracy nie znajdują się osoby postronne.
- Sprawdź, czy tłok porusza się płynnie przy użyciu pokrętła.
Parametry w praktyce
- Wydajność (3 tony)
- Maksymalna siła nacisku, jaką prasa może wywrzeć na obrabiany przedmiot.
- Przełożenie (48:1)
- Stosunek siły wejściowej do wyjściowej; nie zwiększaj go poprzez przedłużanie dźwigni.
Ilustracje i schematy

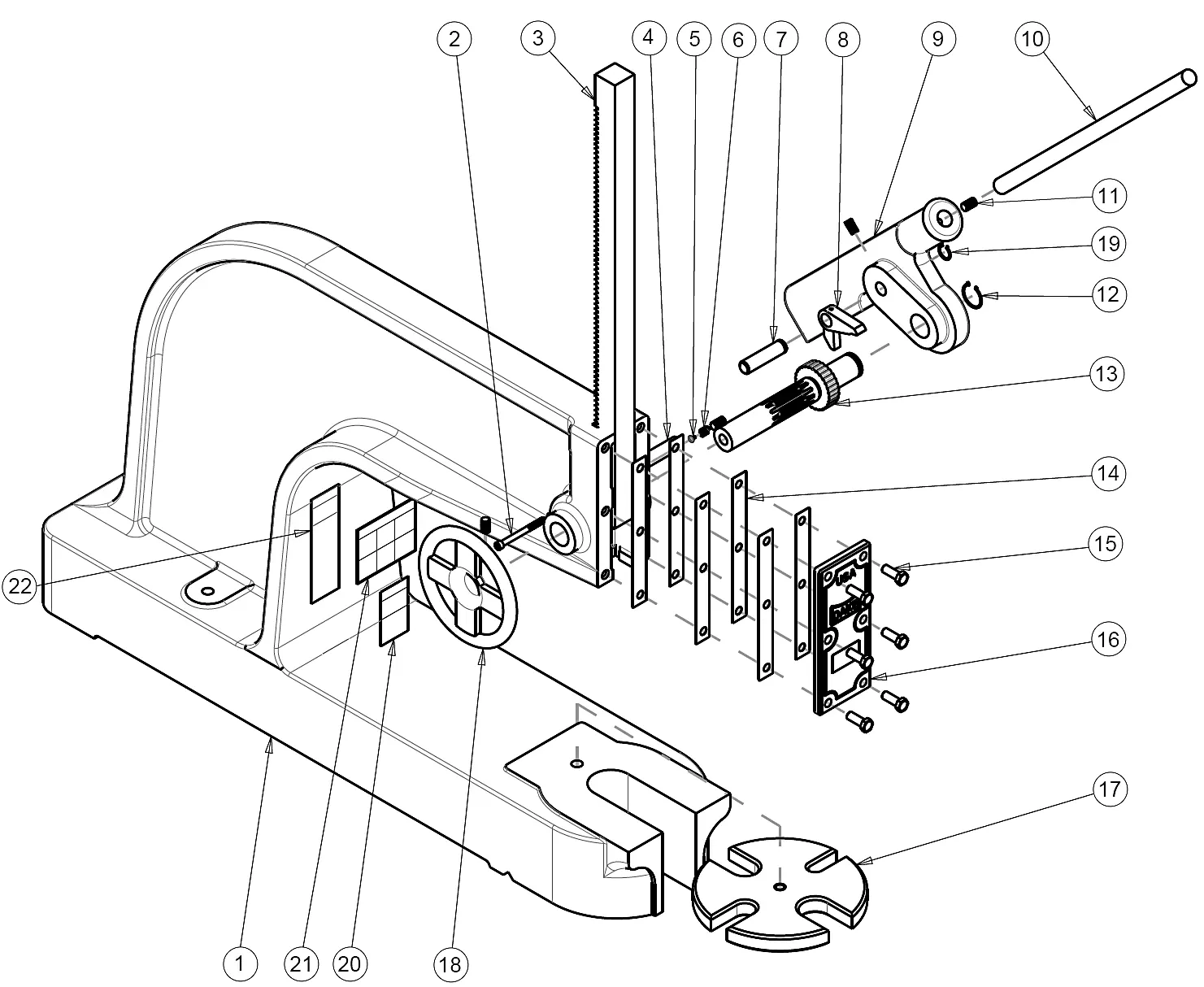

- Schemat rozstrzelony przedstawia 22 elementy składowe prasy, w tym ramę, tłok, dźwignię i mechanizm zapadkowy.
- Elementy 20, 21, 22 to etykiety ostrzegawcze, które muszą być czytelne.
