Instrukcja obsługi prasy hydraulicznej DAKE Force 10DA
Szybki przewodnik po instalacji, obsłudze i konserwacji prasy hydraulicznej DAKE Force 10DA. Dowiedz się, jak bezpiecznie uruchomić urządzenie, wymienić olej, podłączyć zasilanie oraz rozwiązywać typowe problemy techniczne.
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Niniejsza instrukcja dotyczy prasy hydraulicznej DAKE Force 10DA. Przed przystąpieniem do pracy należy zapoznać się z zasadami bezpieczeństwa, procedurami instalacji oraz wymaganiami dotyczącymi zasilania. Prasa jest przeznaczona do pracy z olejem hydraulicznym Mobil DTE 24 lub odpowiednikiem.

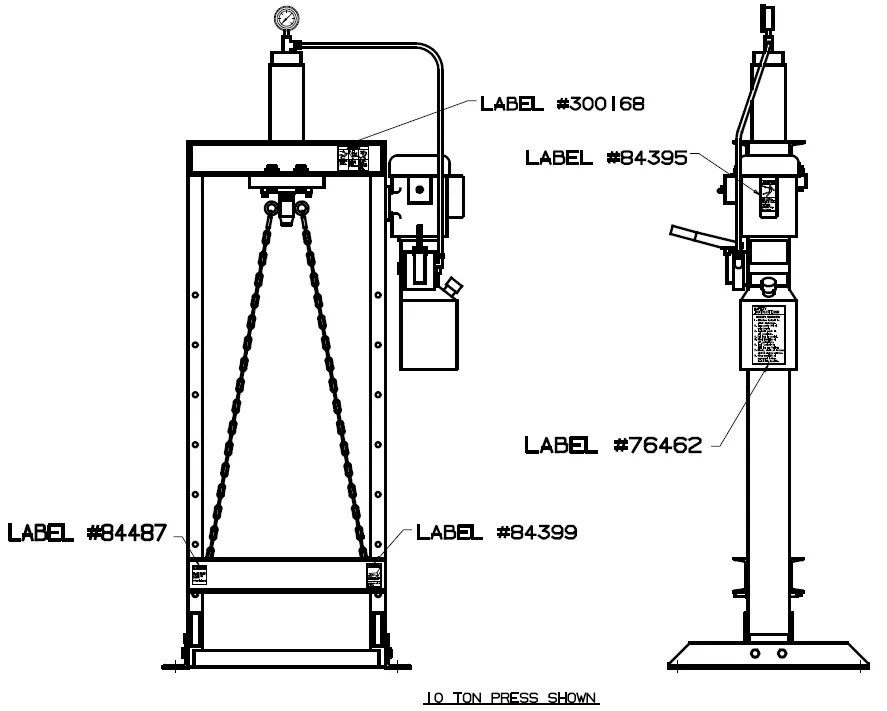

Bezpieczeństwo i ostrzeżenia
- Osobiste wyposażenie ochronne: Pracodawca jest odpowiedzialny za ocenę zagrożeń i zapewnienie odpowiednich środków ochrony indywidualnej (PPE).
- Zasady pracy: Prasa powinna być obsługiwana przez jedną osobę. Należy zachować ostrożność podczas ruchu tłoka.
- Ograniczenia: Prasa nie jest przeznaczona do operacji ciągnięcia.
- Zgodność: Dake zaleca zapoznanie się z normą ANSI B11.2 dotyczącą pras hydraulicznych.
- Blokady: Należy stosować procedury blokowania (lockout) podczas serwisu.
Instalacja i podłączenie elektryczne
Miejsce instalacji: Prasa wymaga strefy bezpieczeństwa o promieniu 2,5 stopy (ok. 76 cm) z każdej strony. Urządzenie musi stać na równym podłożu; w razie potrzeby należy użyć podkładek poziomujących.
Zasilanie:
- Standardowo prasa jest dostarczana jako urządzenie 110V. Wymaga dedykowanego obwodu 30 A.
- Możliwa jest konwersja na 220V (jednofazowe). Wymaga to zmiany połączeń na silniku zgodnie ze schematem na obudowie silnika oraz instalacji odpowiedniej wtyczki i przewodu o właściwych parametrach prądowych.
- Prace elektryczne muszą być wykonywane przez wykwalifikowanego elektryka.
Obsługa prasy
Przygotowanie: Napełnij zbiornik 2 galonami (ok. 7,5 litra) oleju hydraulicznego Mobil DTE 24 lub odpowiednika.
Pierwsze uruchomienie:
- Włącz zasilanie przełącznikiem (pozycja ON/up).
- Przesuń dźwignię sterującą w dół, aby wysunąć tłok.
- Przesuń dźwignię w górę, aby cofnąć tłok.
- Powtórz ruchy tłoka góra-dół, aby usunąć powietrze z układu hydraulicznego.
Ostrzeżenie: Nie wywieraj nadmiernego nacisku na dźwignię po osiągnięciu jej skrajnego położenia, ponieważ nie zwiększa to prędkości tłoka, a może uszkodzić zawór.
Konserwacja i smarowanie
- Utrzymuj wszystkie ruchome części prasy w stanie naoliwionym.
- Pokrywaj powierzchnię tłoka cienką warstwą oleju, aby zapobiec korozji.
- Wymieniaj olej hydrauliczny mniej więcej raz w roku.
- W przypadku serwisu układu hydraulicznego upewnij się, że wszystkie złączki i śruby są dokręcone, ale nie przekręcone.
Rozwiązywanie problemów
- Tłok porusza się skokowo: W układzie znajduje się powietrze. Uruchom tłok góra-dół około 15 razy.
- Brak ciśnienia: Zawór nadmiarowy wymaga regulacji. Należy zdjąć korek z tyłu rozdzielacza i wyregulować śrubę (nie przekraczać 2413 PSI).
- Silnik się przegrzewa: Przekroczono cykl pracy (silnik nie posiada wentylatora chłodzącego, cykl 15-20 minut) lub użyto przedłużacza (należy go usunąć).
- Wycieki oleju: W przypadku wycieków wokół tłoka należy wymienić uszczelki cylindra. W przypadku wycieków na złączach należy dokręcić śruby.
Budowa i części
Prasa składa się z ramy, zespołu głowicy roboczej (workhead), układu hydraulicznego i stołu. W przypadku zamawiania części należy podać numer modelu, numer seryjny oraz nazwę części. Części można zamawiać bezpośrednio w Dake lub u dystrybutora.
Dane techniczne
- Pojemność: 10 ton
- Moc silnika: 1 KM
- Napięcie: 110V (jednofazowe)
- Skok tłoka: 10 cali
- Prędkość prasowania: 20 cali na minutę
- Waga: 3450 funtów
Informacje o producencie
Dake Corporation
Praktyczna pomoc
Typowe problemy
Tłok porusza się skokowo
Powietrze w układzie. Uruchom tłok góra-dół około 15 razy, aby odpowietrzyć system.
Maszyna nie osiąga ciśnienia
Zawór nadmiarowy wymaga regulacji. Wyreguluj śrubę pod korkiem na rozdzielaczu (max 2413 PSI).
Silnik się przegrzewa
Przekroczono cykl pracy (15-20 min) lub użyto przedłużacza. Usuń przedłużacz i pozwól silnikowi ostygnąć.
Wycieki oleju wokół tłoka
Zużyte lub uszkodzone uszczelki cylindra. Wymień uszczelki.
Przed użyciem
- Sprawdź poziom oleju w zbiorniku (2 galony).
- Upewnij się, że prasa stoi na równym podłożu.
- Sprawdź, czy zachowano strefę bezpieczeństwa 2,5 stopy wokół prasy.
- Zweryfikuj poprawność podłączenia elektrycznego (wymagane 30A dla 110V).
- Usuń powietrze z układu poprzez kilkukrotne przesunięcie tłoka.
Parametry w praktyce
- 110V Single Phase
- Standardowe napięcie zasilania; wymaga dedykowanego obwodu 30A.
Ilustracje i schematy

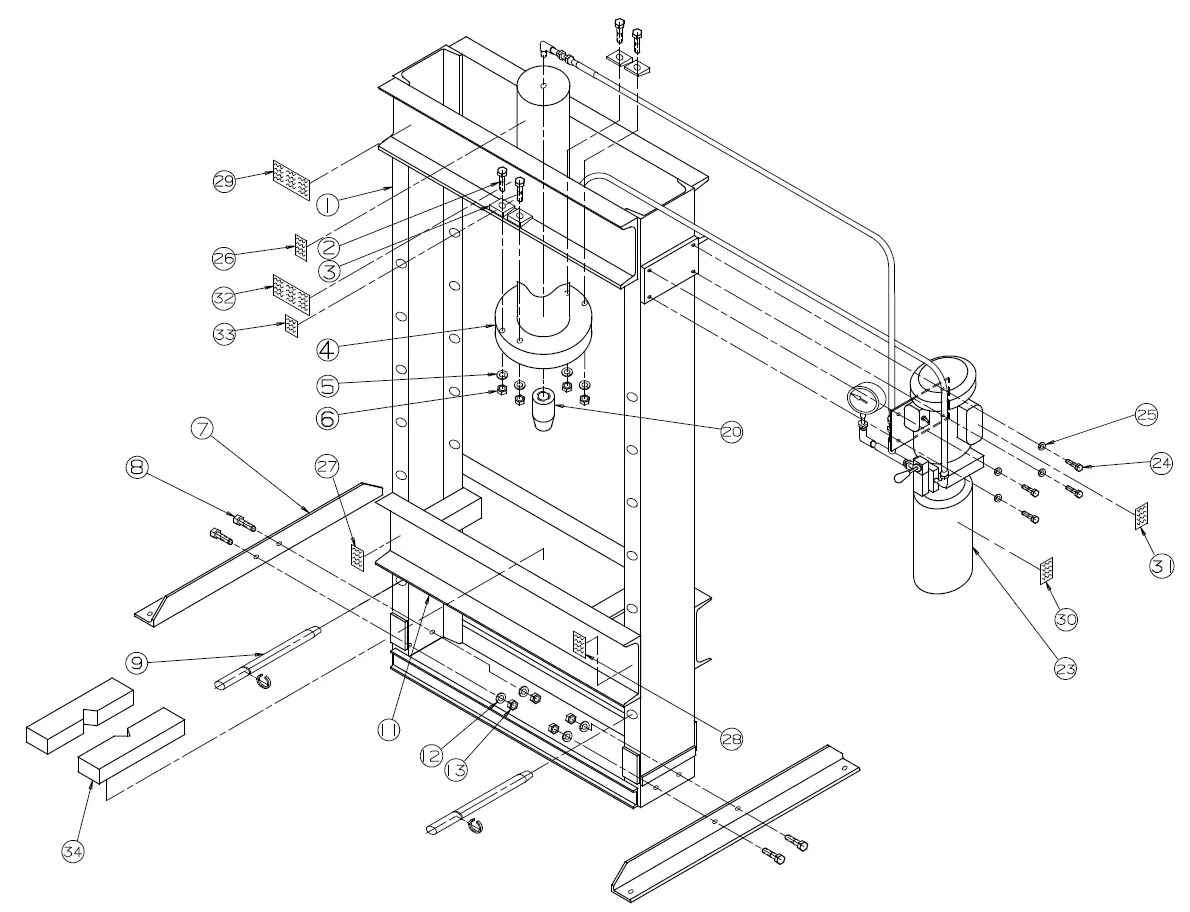

- Schemat rozstrzelony (Exploded View) przedstawia montaż ramy, stołu i zespołu głowicy.

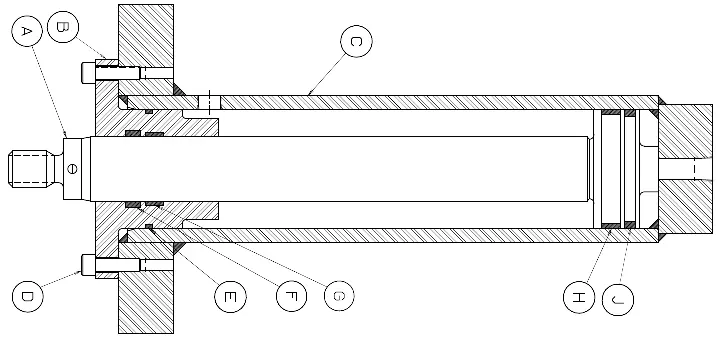

- Schemat głowicy roboczej (Workhead Diagram) pokazuje wewnętrzne uszczelnienia i komponenty cylindra.

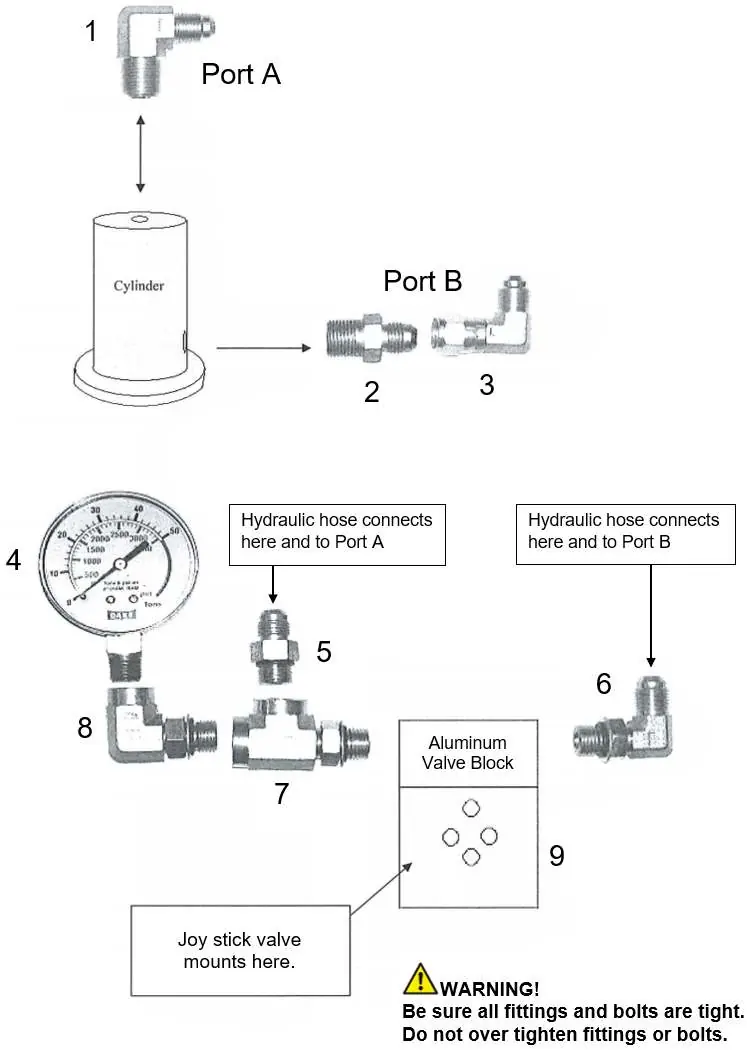

- Schemat linii hydraulicznych ilustruje połączenia między pompą, zaworami i cylindrem.
Zgodność modelu
- Prasa jest fabrycznie przystosowana do 110V.
- Możliwa konwersja na 220V jednofazowe (wymaga zmian w okablowaniu silnika).
- Wymagany olej hydrauliczny: Mobil DTE 24 lub odpowiednik.
