Instrukcja montażu szklarni Dancover Greenhouse Strong NOVA 2.1x3m
Kompletny przewodnik montażu szklarni Dancover Greenhouse Strong NOVA 2.1x3m. Znajdź listę części, wymagane narzędzia, specyfikację poliwęglanu oraz instrukcję krok po kroku.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Instrukcja zawiera szczegółowy proces montażu szklarni Dancover Greenhouse Strong NOVA 2.1x3m, w tym listę części, wymagane narzędzia oraz sposób mocowania poliwęglanu. str. 1, 2, 3, 4
Najważniejsze czynności
- Montaż ramy czołowej i łuków str. 7
- Montaż ramy drzwiowej str. 8
- Mocowanie poliwęglanu str. 9
- Montaż łuków pośrednich str. 10
- Łączenie konstrukcji str. 11
- Kotwienie szklarni str. 12
- Wykończenie i montaż drzwi str. 13
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Poliwęglan | 4 mm | Wymagana grubość płyt | str. 6 |
Pokaż 1 kolejne odpowiedzi Pokaż mniej
Gdzie szukać w PDF
- Lista części ramy str. 3
- Lista elementów montażowych str. 4, 5
- Wymagania poliwęglanu str. 6
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja zawiera szczegółowy proces montażu szklarni Dancover Greenhouse Strong NOVA o wymiarach 2.1x3m. Dokument obejmuje listę niezbędnych części, wymagania dotyczące poliwęglanu oraz instrukcję krok po kroku, która pozwoli na poprawne złożenie konstrukcji.
Wymagane narzędzia
Do montażu szklarni przygotuj następujące narzędzia:
- Drabina
- Łopata
- Poziomica
- Rękawice ochronne
- Miarka
- Nóż (do cięcia poliwęglanu)
- Wkrętarka z końcówkami M8 oraz PH2
Wymagania dotyczące poliwęglanu
Szklarnia wymaga zastosowania płyt poliwęglanowych o grubości 4 mm. Wymagane arkusze to:
- 2 sztuki o wymiarach 2.1x6m
- 1 sztuka o wymiarach 1.05x6m
Instrukcja montażu
Montaż należy przeprowadzać zgodnie z poniższymi krokami:
Krok 1: Montaż łuków i ramy czołowej
Połącz elementy łuków (P32) z łącznikiem (P35) oraz ramą czołową (P6) i słupkami (P31). Użyj śrub 10706.0 oraz nakrętek 3006+2006. Upewnij się, że konstrukcja jest stabilna.

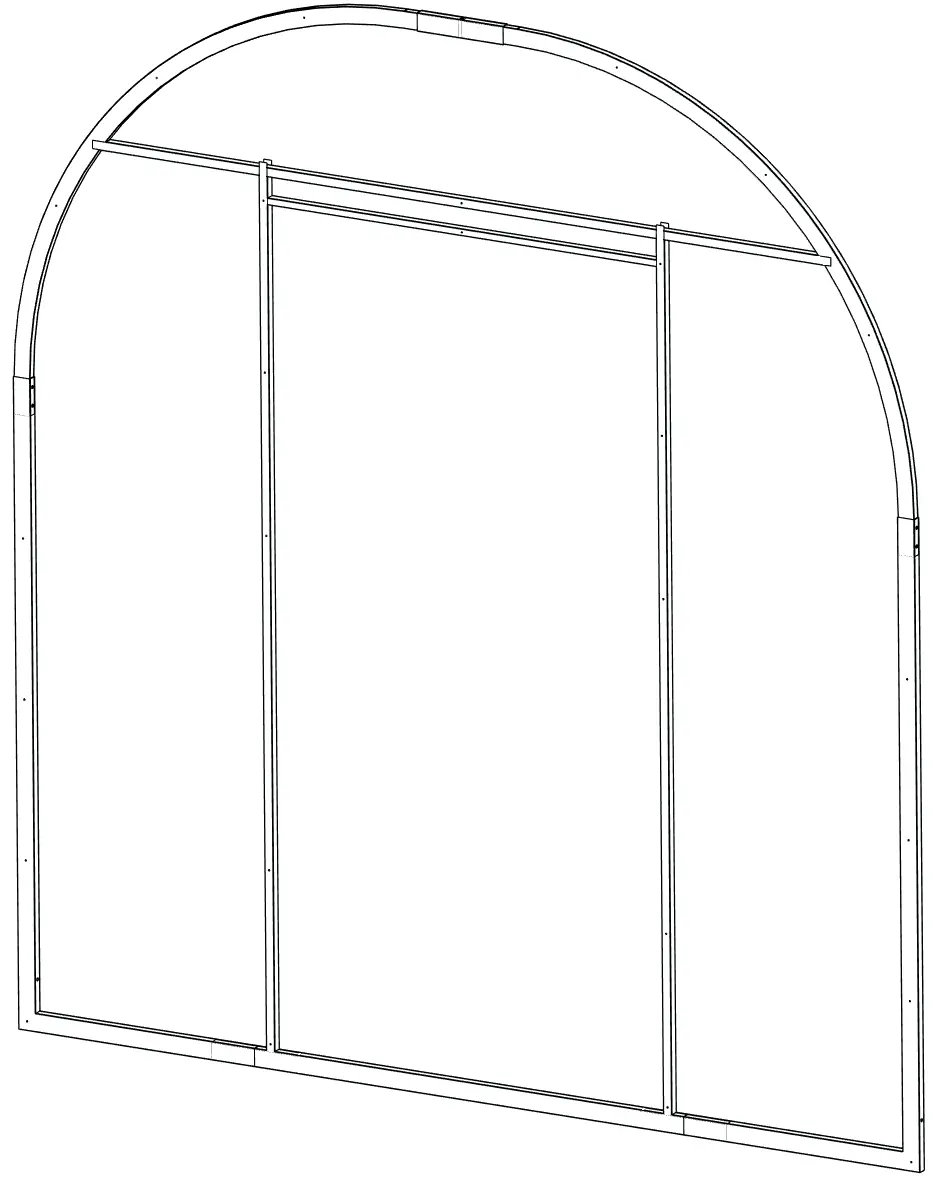

Krok 2: Montaż ramy drzwiowej
Zainstaluj ramę drzwiową (P11) wewnątrz konstrukcji łukowej, używając śrub 10506.0 oraz nakrętek 3006+2006. Zabezpiecz elementy wkrętami 4216.

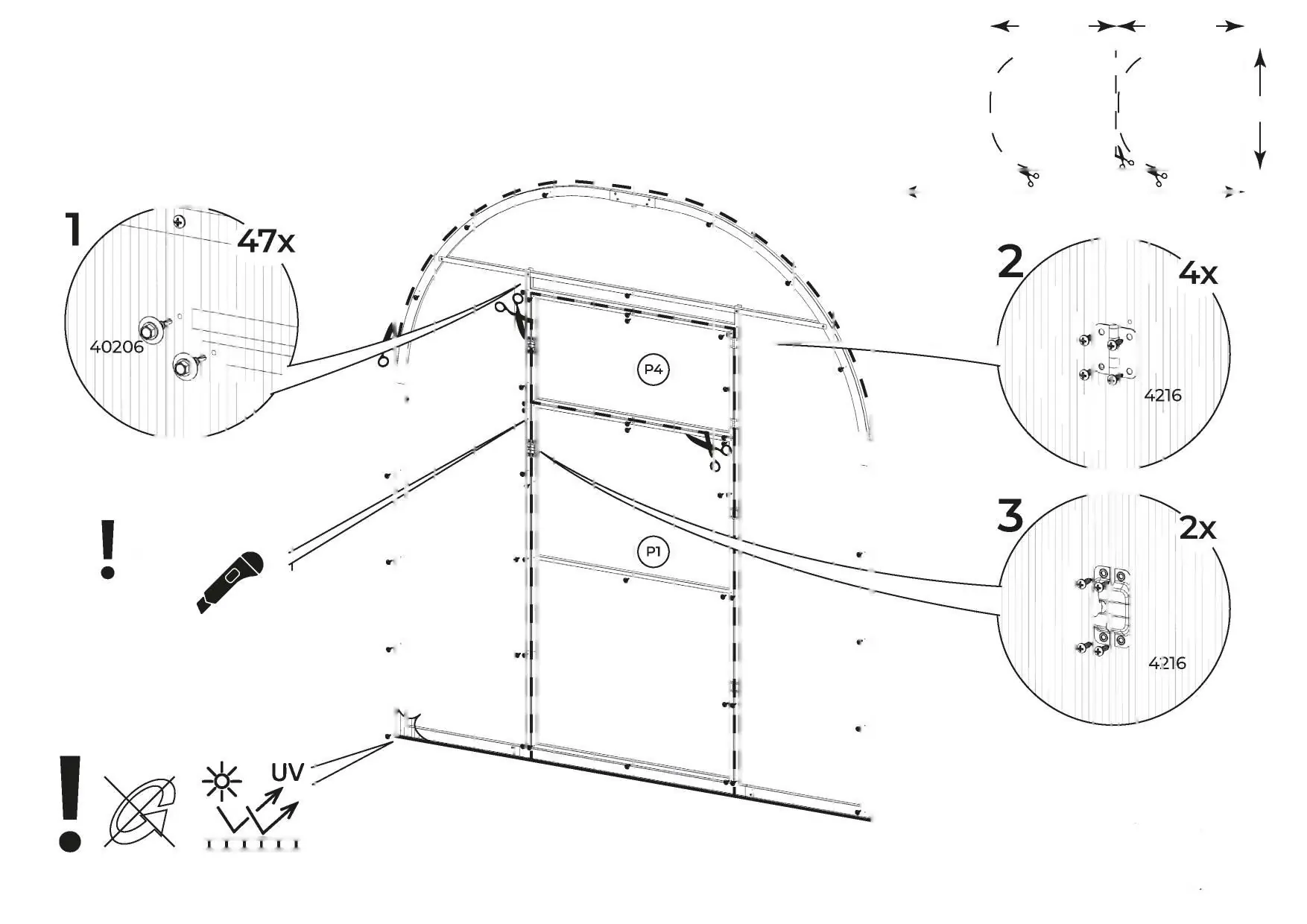

Krok 3: Przygotowanie poliwęglanu
Przytnij arkusze poliwęglanu zgodnie z wymiarami. Zamocuj poliwęglan do ramy za pomocą wkrętów 40206 (47x) oraz zawiasów/elementów mocujących 4216.

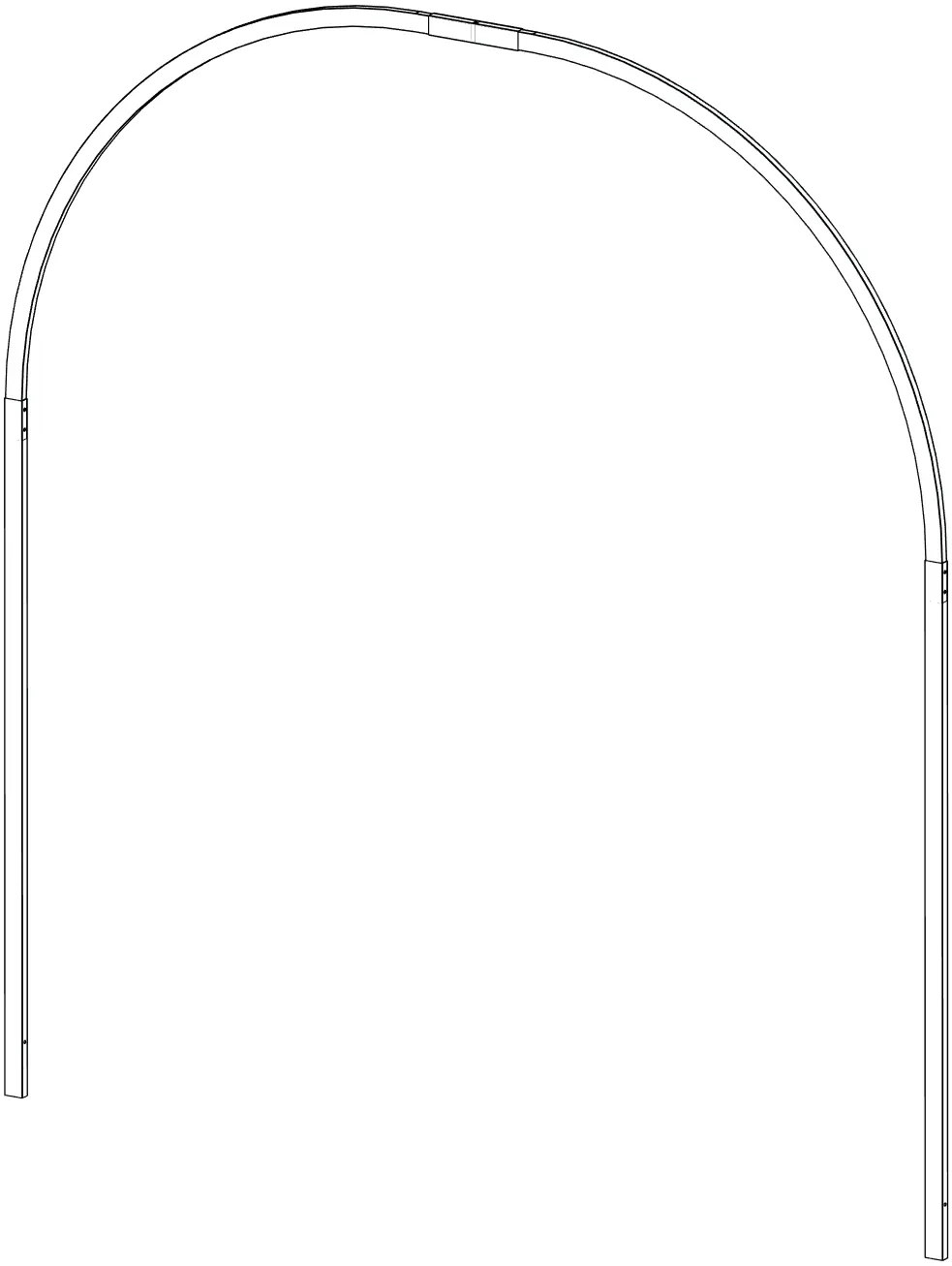

Krok 4: Montaż łuków pośrednich
Złóż łuki pośrednie z elementów P34, P33 i łącznika P35. Połącz je z ramą główną za pomocą śrub 10706.0 oraz 10506.0.

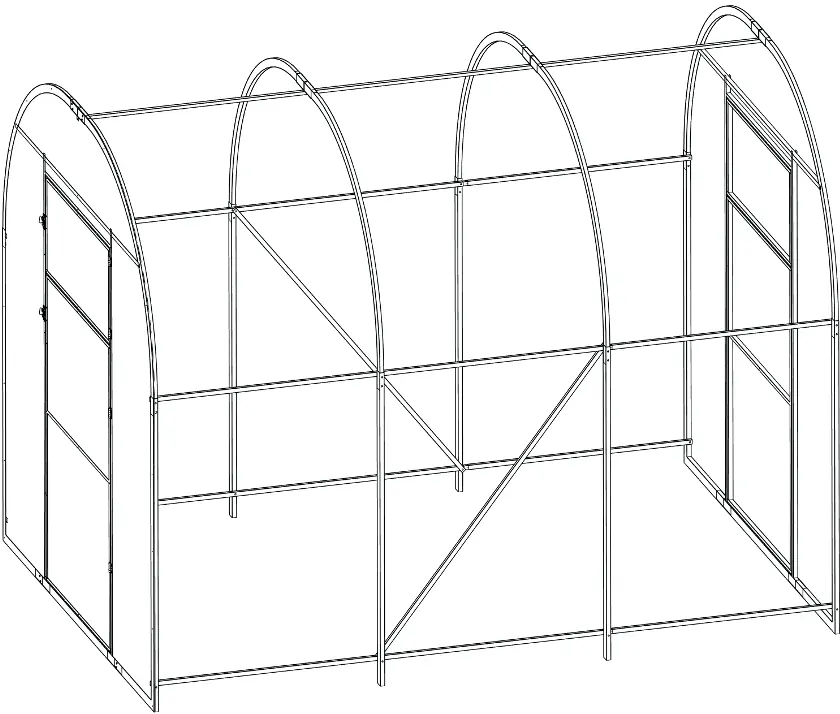

Krok 5: Łączenie konstrukcji
Połącz wszystkie łuki za pomocą poprzeczek (P55, P54, P77). Użyj śrub 10706.0 oraz 10806 do stabilizacji konstrukcji.

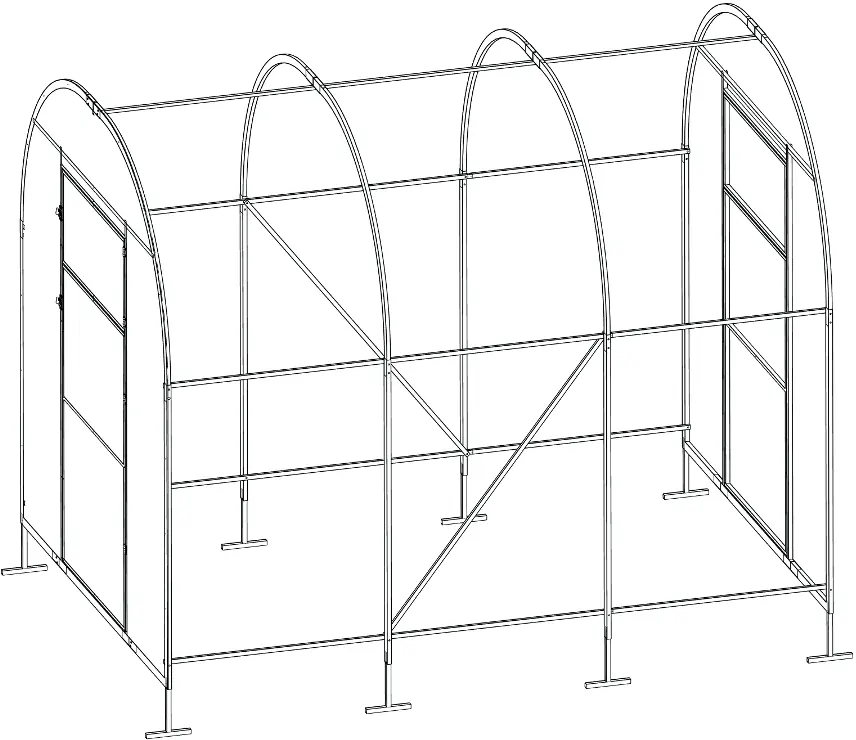

Krok 6: Kotwienie
Użyj elementów P84 do zakotwienia szklarni w podłożu. Upewnij się, że konstrukcja jest wypoziomowana.

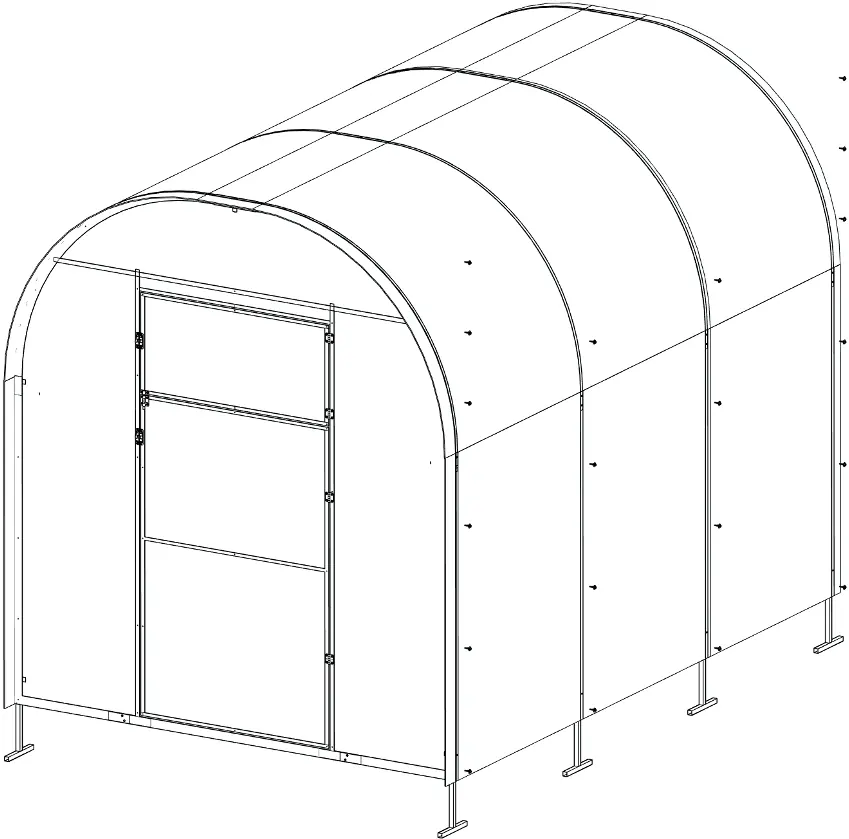

Krok 7: Wykończenie
Zamontuj pozostałe elementy wykończeniowe, w tym zawiasy drzwiowe (80401, 80402, 80403) oraz zabezpieczenia (80400). Dokręć wszystkie wkręty 40206 (40x) mocujące poliwęglan do ramy.
Praktyczna pomoc
Typowe problemy
Trudności z dopasowaniem poliwęglanu
Upewnij się, że używasz arkuszy o grubości 4mm i przyciąłeś je zgodnie z wymiarami 2.1x6m oraz 1.05x6m.
Niestabilna konstrukcja
Sprawdź, czy wszystkie śruby (szczególnie 10706.0 i 10506.0) są dokręcone i czy konstrukcja została poprawnie wypoziomowana przed zakotwieniem.
Przed użyciem
- Sprawdź kompletność części zgodnie z listą w instrukcji
- Przygotuj wymagane narzędzia (drabina, wkrętarka, poziomica)
- Upewnij się, że masz odpowiednie arkusze poliwęglanu (4mm)
- Wybierz równe podłoże pod montaż szklarni
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Wkręty 40206
- Główne wkręty do mocowania poliwęglanu do ramy
Ilustracje i schematy
- Instrukcja zawiera schematy montażu ramy (kroki 1-5) oraz mocowania poliwęglanu (krok 3 i 7).
Zgodność modelu
- Model przeznaczony wyłącznie dla wymiarów 2.1x3m.
