Instrukcja obsługi szklarni tunelowej Vevor 3×6×2.25M(6)G

Kompletny przewodnik montażu i użytkowania szklarni tunelowej Vevor 3×6×2.25M(6)G. Dowiedz się, jak bezpiecznie złożyć konstrukcję, przygotować podłoże i zabezpieczyć plandekę.

Źródłowy PDF: English · opis: polski

Szybkie odpowiedzi z instrukcji

Szybka odpowiedź

  • Szklarnia tunelowa Vevor wymaga montażu przez dwie osoby. Zaleca się użycie elektronarzędzi i nie dokręcanie śrub do momentu pełnego złożenia stelaża. str. 6, 7, 8, 9

Najważniejsze czynności

  • Montaż stelaża str. 7, 8, 9, 10
  • Montaż drzwi str. 11, 12
  • Zabezpieczenie szklarni w gruncie str. 13, 14

Problemy i rozwiązania

Niestabilność konstrukcji

Wykop rów o szerokości 20 cm wokół podstawy i zabezpiecz krawędzie plandeki ziemią.

str. 13
Pokaż 2 kolejne odpowiedzi Pokaż mniej

Dane techniczne

Parametr Wartość Znaczenie Strony
Wymiary 590x295x220 cm Długość x Szerokość x Wysokość str. 6

Gdzie szukać w PDF

  • Lista części str. 4, 5
  • Instrukcja montażu str. 7, 8, 9, 10
Spis treści

Obrazy z instrukcji

Kliknij obraz, aby powiększyć
Pokaż obrazy (6) Pokaż mniej

Najważniejsze informacje z instrukcji

Szklarnia tunelowa Vevor 3×6×2.25M(6)G to konstrukcja wymagająca starannego montażu. Do poprawnej instalacji niezbędne są dwie osoby. Ze względu na dużą liczbę śrub, zaleca się użycie elektronarzędzi. Kluczową zasadą jest, aby nie dokręcać śrub całkowicie podczas procesu instalacji, lecz zrobić to dopiero po ustawieniu wszystkich elementów konstrukcji.

Środki ostrożności

  • Nie używaj ani nie przechowuj szklarni w obszarach niebezpiecznych.
  • Szklarnię należy sprawdzać przed każdym użyciem, aby upewnić się, że jest w dobrym stanie technicznym.
  • Nie przechowuj wewnątrz szklarni substancji żrących.
  • Podczas pracy w szklarni należy zwracać uwagę na osoby trzecie, w szczególności na dzieci.
  • Osoby o ograniczonych zdolnościach fizycznych lub umysłowych powinny korzystać ze szklarni tylko pod nadzorem.
  • Nie używaj szklarni w złych warunkach pogodowych, takich jak ulewy, grad, silny wiatr czy obfite opady śniegu.

Lista elementów zestawu

Przed przystąpieniem do montażu należy rozpakować wszystkie akcesoria i ułożyć je zgodnie z listą części zawartą w instrukcji. Zestaw zawiera rurki o różnych kształtach (oznaczone numerami 1-21), śruby (M6*16, M6*25, M6*30, M6*50, M6*55), zatyczki, śledzie spiralne, liny oraz plandekę.

Lista części składowych szklarni
Lista części składowych szklarni

Montaż szklarni

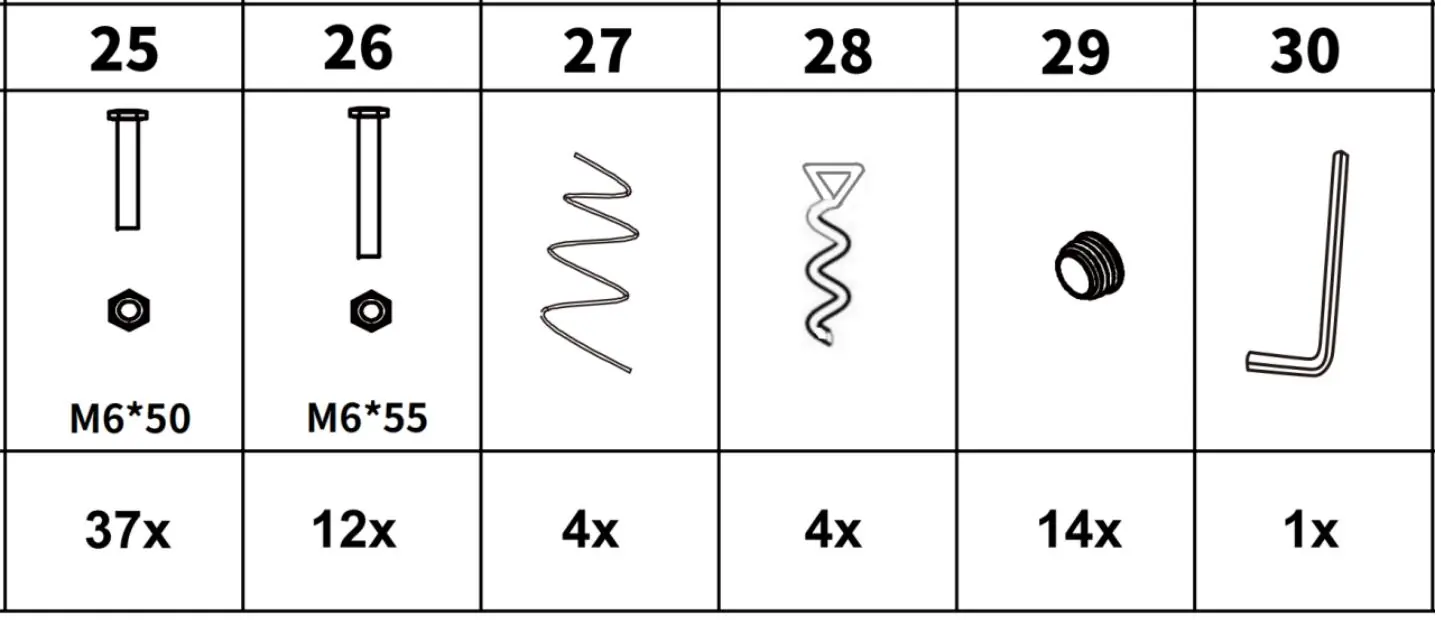

Dodatkowe zdjęcie montażowe ze strony 5
Dodatkowe zdjęcie montażowe ze strony 5

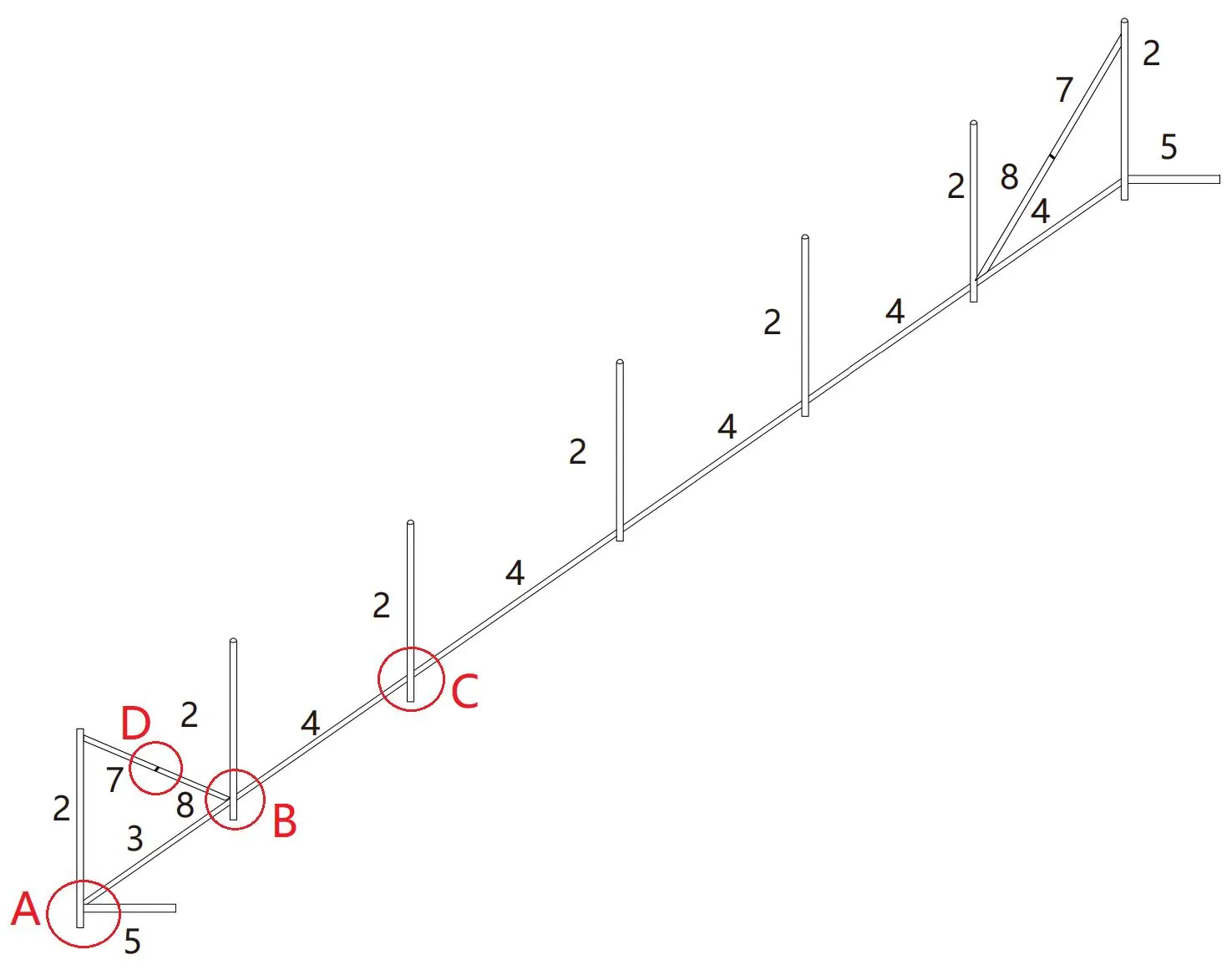

Schemat montażu wsporników bocznych
Schemat montażu wsporników bocznych

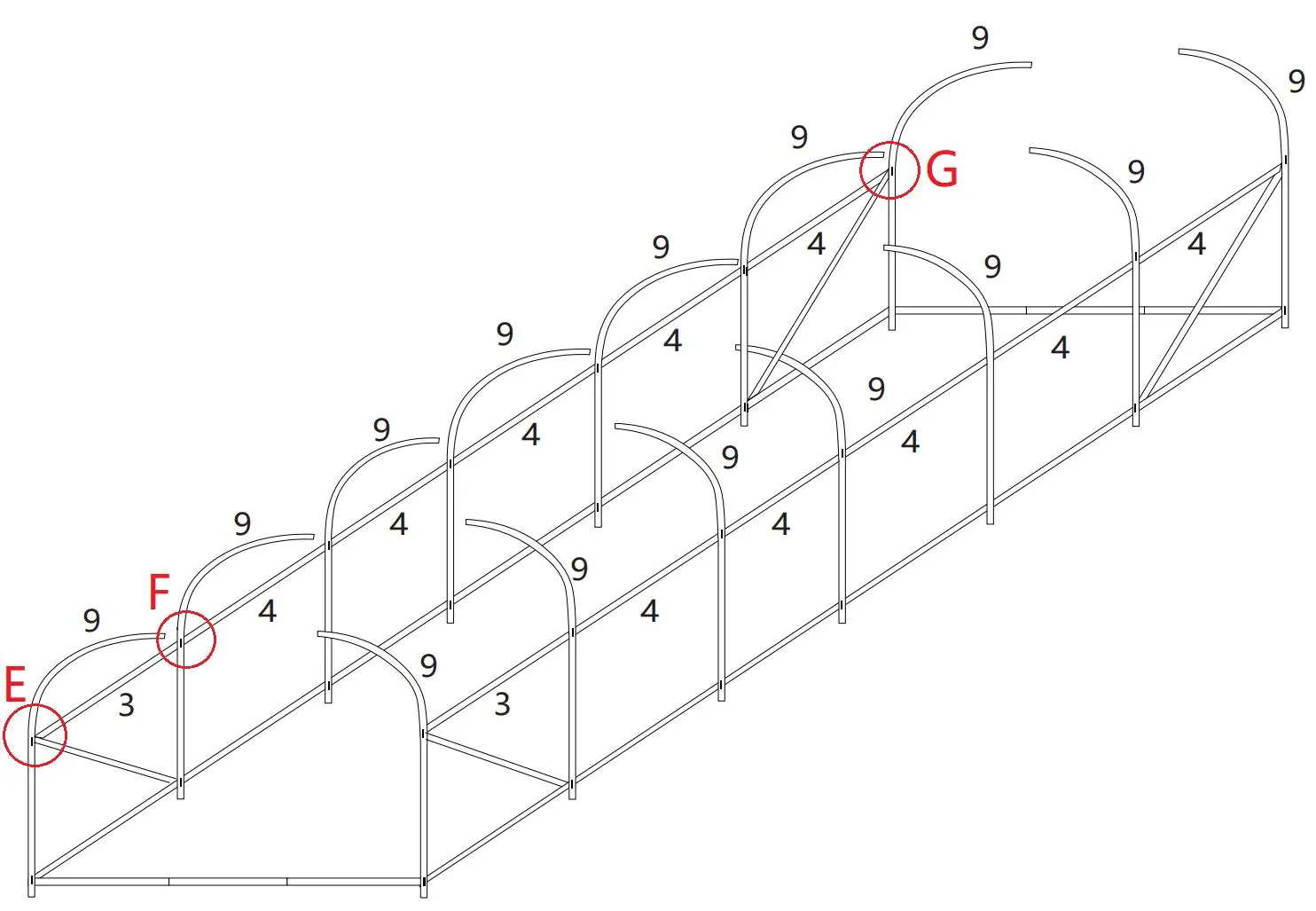

Dodatkowe zdjęcie montażowe ze strony 9
Dodatkowe zdjęcie montażowe ze strony 9

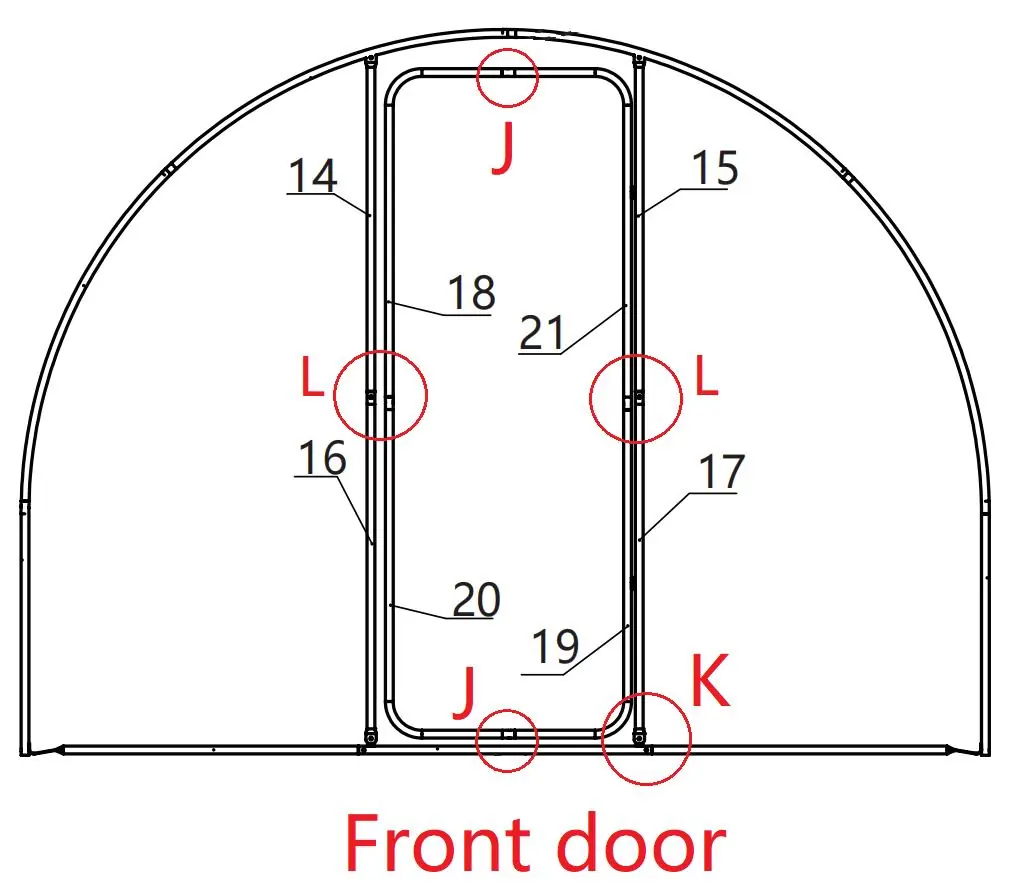

Dodatkowe zdjęcie montażowe ze strony 11
Dodatkowe zdjęcie montażowe ze strony 11
  1. Montaż wsporników bocznych: Rozpocznij od ułożenia części zgodnie ze schematem. Połącz rurki za pomocą odpowiednich śrub, nie dokręcając ich do końca.
  2. Montaż wsporników górnych: Połącz łukowate elementy konstrukcji z ramą główną.
  3. Montaż drzwi: Złóż ramę drzwi przednich i tylnych, używając wskazanych śrub.
  4. Finalizacja: Po złożeniu całej konstrukcji, dokręć wszystkie śruby i nakrętki.

Stabilność i konserwacja

Dla zapewnienia maksymalnej stabilności szklarni, zaleca się wykopanie rowu o szerokości 20 cm wokół podstawy szklarni. Krawędzie plandeki należy zasypać ziemią i zagęścić. Dodatkowo, użyj dołączonych śledzi spiralnych oraz lin, aby mocno zakotwiczyć konstrukcję w podłożu.

Instrukcja wykopania rowu dla stabilności
Instrukcja wykopania rowu dla stabilności
