Instrukcja obsługi wózka ręcznego VEVOR 2220A
Szybki przewodnik po obsłudze wózka ręcznego VEVOR 2220A. Dowiedz się, jak rozkładać i składać wózek w trybie dwukołowym i czterokołowym oraz sprawdź parametry techniczne i limity obciążenia.
Źródłowy PDF: Français · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wózek VEVOR 2220A może pracować w dwóch trybach: dwukołowym (udźwig 220 funtów) oraz czterokołowym (udźwig 500 funtów). Zmiana trybu odbywa się poprzez odpowiednie ustawienie blokad ramy i płyty ładunkowej. str. 3, 4
Najważniejsze czynności
- Rozkładanie w trybie dwukołowym str. 3
- Rozkładanie w trybie czterokołowym str. 4
- Składanie wózka str. 6
Problemy i rozwiązania
Koła nie otwierają się
Należy mocniej docisnąć płytę ładunkową stopą do końca.
str. 3Pokaż 2 kolejne odpowiedzi Pokaż mniej
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne obciążenie (4 koła) | 500 lbs | Maksymalna nośność w trybie czterokołowym | str. 7 |
| Maksymalne obciążenie (2 koła) | 220 lbs | Maksymalna nośność w trybie dwukołowym | str. 7 |
Gdzie szukać w PDF
- Obsługa trybu dwukołowego str. 3
- Obsługa trybu czterokołowego str. 4
- Składanie wózka str. 6
- Parametry techniczne str. 7
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Wózek ręczny VEVOR 2220A to wszechstronne narzędzie transportowe, które może być używane w dwóch konfiguracjach: jako wózek dwukołowy oraz jako wózek czterokołowy (platformowy). Przed użyciem należy zapoznać się z instrukcją, aby zapewnić bezpieczną obsługę i nie przekraczać dopuszczalnych limitów obciążenia.
Opis urządzenia
Wózek posiada składaną konstrukcję, co ułatwia jego przechowywanie. Urządzenie wyposażone jest w blokady umożliwiające zmianę konfiguracji oraz składaną płytę ładunkową.

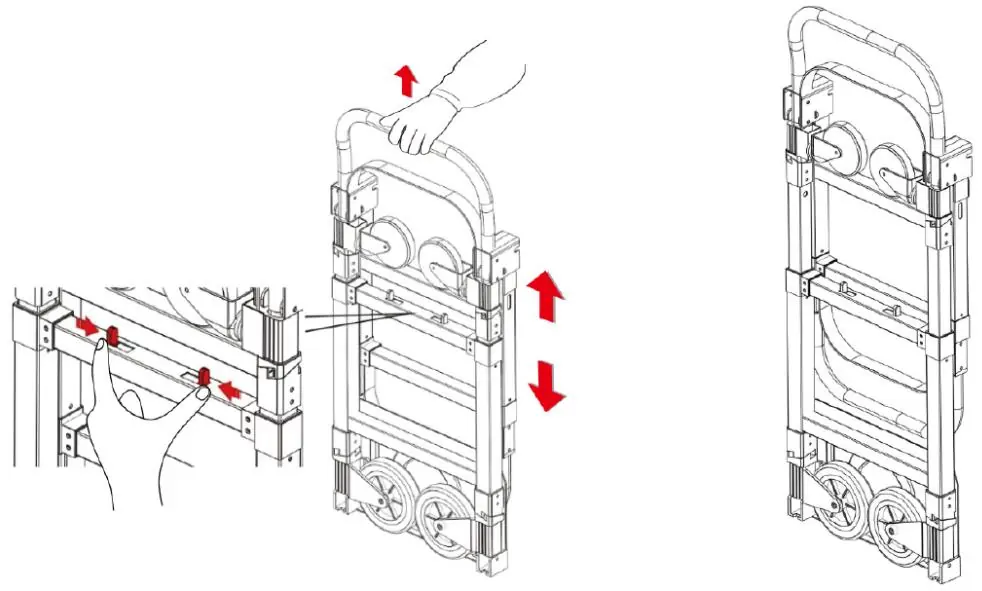

Obsługa: Tryb dwukołowy
Ten tryb jest przeznaczony do transportu mniejszych ładunków na krótkich dystansach.
- Naciśnij blokady, aby wysunąć ramę wózka.
- Przechyl wózek w stronę płaskiej płyty i dociśnij płytę stopą do końca. Koła otworzą się automatycznie na obie strony.

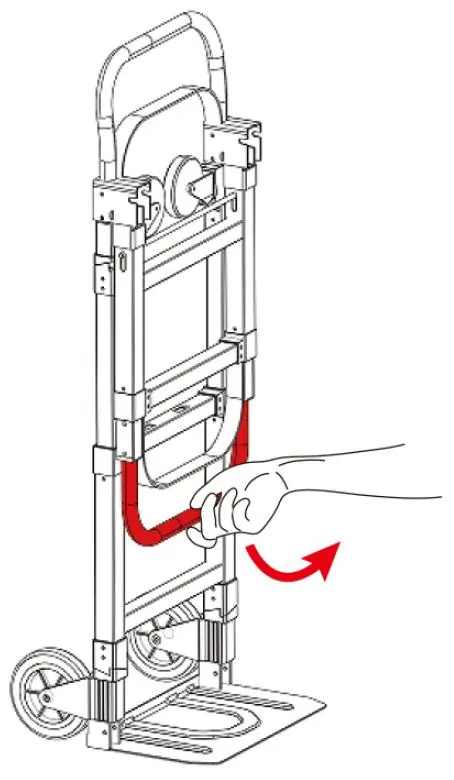

Obsługa: Tryb czterokołowy
Ten tryb jest przeznaczony do transportu większych ładunków i pracy o większej intensywności.
- Otwórz dźwignie do pozycji 90 stopni – zablokują się one automatycznie.
- Naciśnij blokady, aby wyciągnąć poręcz.

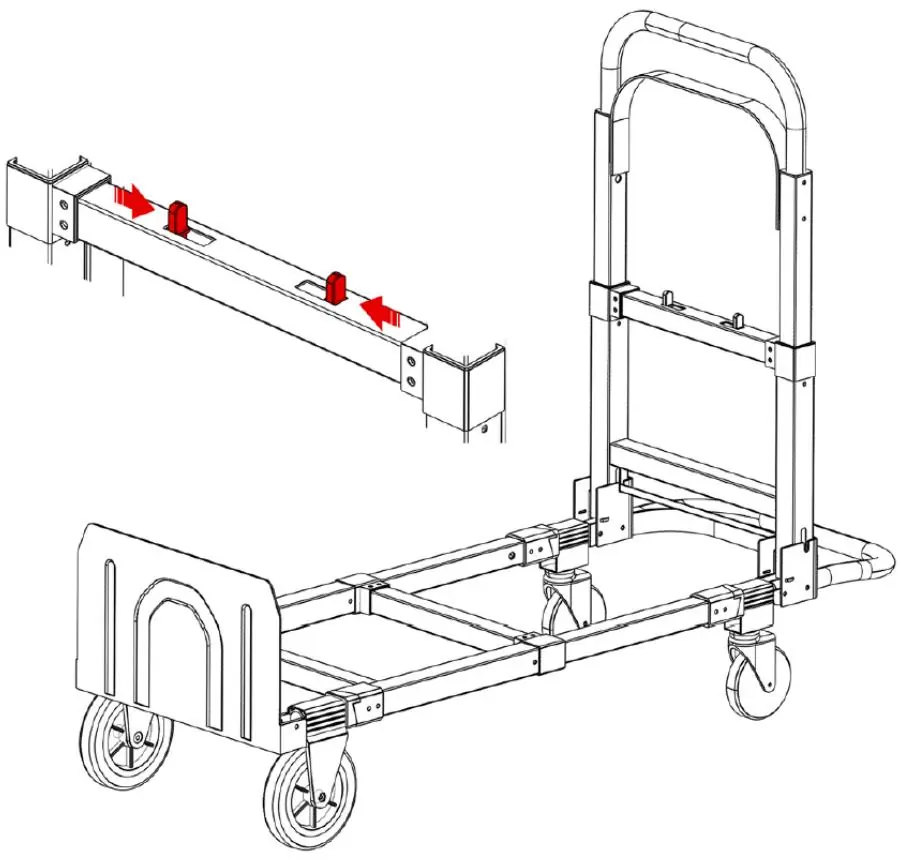

Obsługa: Składanie wózka
- Naciśnij przycisk, aby przesunąć uchwyt do dołu.
- Chwyć mocno pręty stalowe i rury kwadratowe, odblokuj uchwyt i złóż go.

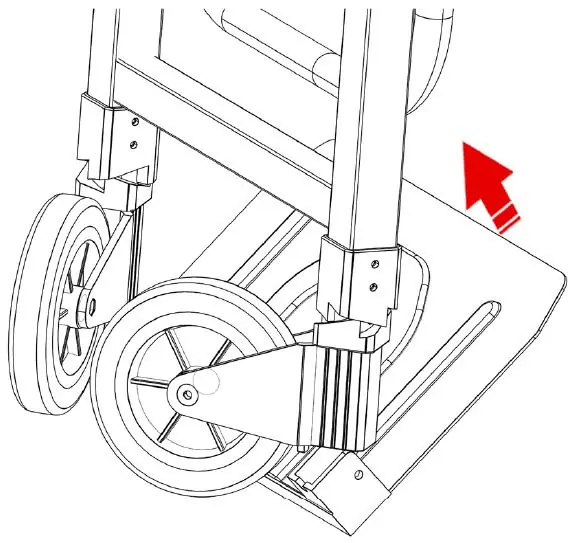

- Złóż deskę łopatkową – koła schowają się automatycznie.
- Naciśnij przycisk, aby złożyć ramę do pozycji transportowej.
Dane techniczne
- Model: 2220A
- Maksymalne obciążenie (tryb czterokołowy): 500 funtów (ok. 226 kg)
- Maksymalne obciążenie (tryb dwukołowy): 220 funtów (ok. 100 kg)
- Kolor: Czarny
- Akcesoria: 2 elastyczne sznurki
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Koła nie otwierają się automatycznie
Upewnij się, że podczas rozkładania w trybie dwukołowym mocno dociskasz płytę ładunkową stopą do końca.
Trudności ze złożeniem uchwytu
Upewnij się, że chwytasz mocno za rury kwadratowe i pręty stalowe przed zwolnieniem blokady.
Przed użyciem
- Sprawdź, czy wszystkie blokady są sprawne.
- Upewnij się, że wózek jest rozłożony w odpowiednim trybie dla danego ładunku.
- Zweryfikuj, czy waga ładunku nie przekracza limitu dla wybranego trybu (220 lbs lub 500 lbs).
- Upewnij się, że teren jest odpowiedni do transportu.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalne obciążenie (4 koła)
- 500 funtów - tryb platformowy dla większych ładunków.
- Maksymalne obciążenie (2 koła)
- 220 funtów - tryb wózka ręcznego dla mniejszych ładunków.
Ilustracje i schematy
- Instrukcja zawiera schematy pokazujące punkty nacisku na blokady ramy.
- Rysunki ilustrują sposób otwierania kół poprzez nacisk stopą na płytę ładunkową.
- Schematy pokazują proces składania uchwytu i chowania kół.
Zgodność modelu
- Wózek jest przeznaczony do użytku ogólnego w warunkach domowych i lekkich pracach.
