Przemysł / Transport materiałów
Instrukcja obsługi maszyny do lodów Vevor
Kompletny przewodnik obsługi komercyjnej maszyny do lodów Vevor. Dowiedz się, jak poprawnie zainstalować urządzenie, przygotować mieszankę, ustawić twardość lodów, przeprowadzić codzienne czyszczenie oraz rozwiązywać typowe problemy...
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Aby przygotować lody, wymieszaj 1 kg proszku z 2,5-3 kg wody, wlej do cylindrów, włącz zasilanie i naciśnij przycisk 'Auto'. Maszyna automatycznie rozpocznie proces mrożenia. str. 5, 7
Najważniejsze czynności
- Codzienne czyszczenie cylindrów str. 6, 8
- Ustawianie twardości lodów str. 7
Pierwsze uruchomienie
- Po transporcie odczekaj 4 godziny przed włączeniem. str. 3
- Przeprowadź dezynfekcję przed pierwszym użyciem. str. 5, 6
Pokaż 5 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Maszyna nie startuje
Sprawdź zasilanie, połączenia przewodów i bezpieczniki.
str. 10
Błąd "UH" / "UL"
Sprawdź napięcie zasilania (za wysokie/za niskie).
str. 12Kody błędów
| Kod | Znaczenie | Działanie | Strony |
|---|---|---|---|
| JJ | Zbyt wysoki prąd silnika mieszadła. | Sprawdź naciąg paska, silnik i kondensator. | str. 12 |
| UH | Zbyt wysokie napięcie. | Sprawdź napięcie zasilania. | str. 12 |
| UL | Zbyt niskie napięcie. | Sprawdź napięcie zasilania. | str. 12 |
| Cb | Przełącznik dozowania zamyka się w sposób ciągły przez ponad 3 minuty. | Przywróć lub wymień przełącznik. | str. 12 |
Konserwacja i reset
- Codzienne czyszczenie cylindrów chłodzących. str. 8
- Czyszczenie skraplacza co 3 miesiące. str. 9
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Napięcie | 100-120V | Wymagane napięcie zasilania. | str. 5 |
| Częstotliwość | 60±1 Hz | Częstotliwość prądu. | str. 5 |
| Temperatura otoczenia | 5-40°C | Dopuszczalny zakres temperatury pracy. | str. 5 |
Gdzie szukać w PDF
- Budowa urządzenia str. 4
- Instalacja i uruchomienie str. 5
- Rozwiązywanie problemów str. 10, 11, 12
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje z instrukcji
Niniejsza instrukcja dotyczy komercyjnych maszyn do lodów marki Vevor. Urządzenie wymaga stabilnego zasilania 100-120V (60Hz) oraz odpowiedniej wentylacji. Przed pierwszym użyciem należy bezwzględnie przeprowadzić proces czyszczenia i dezynfekcji. Urządzenie przeznaczone jest do użytku w lokalach gastronomicznych i miejscach rozrywki.
Instalacja i przygotowanie
- Transport: Po transporcie maszyna musi stać w pionie przez co najmniej 4 godziny przed uruchomieniem. Kąt nachylenia podczas przenoszenia nie może przekraczać 45°.
- Miejsce pracy: Urządzenie należy ustawić na płaskim, stabilnym podłożu i zablokować hamulce kół. Wymagana jest dobra wentylacja: min. 1 metr wolnej przestrzeni od strony wylotu powietrza oraz 0,3 metra z pozostałych stron.
- Zasilanie: Gniazdko musi posiadać uziemienie. Przewód zasilający powinien mieć przekrój min. 4mm² (dla maszyn o dużej mocy min. 6mm²).
- Warunki pracy: Temperatura otoczenia powinna wynosić 5-40°C, a temperatura wlewanej mieszanki 2-35°C.
Obsługa urządzenia

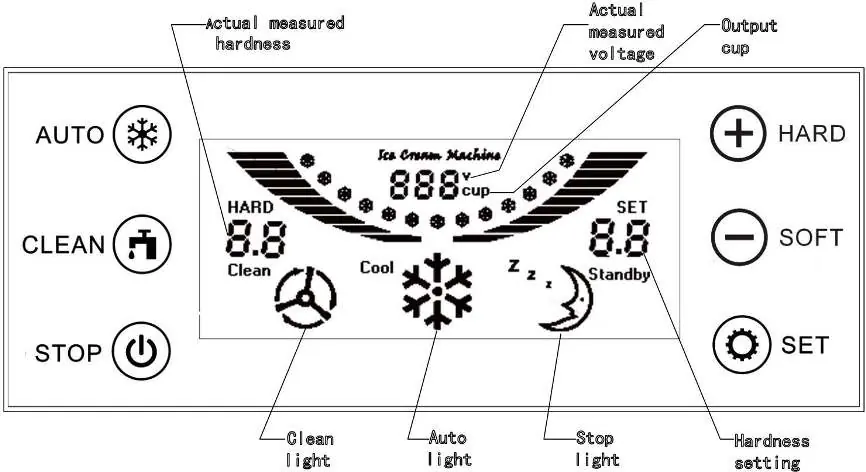

Panel sterowania pozwala na wybór trybów pracy:
- Auto: Tryb automatycznego mrożenia i formowania lodów. Po osiągnięciu ustawionej twardości maszyna przechodzi w stan czuwania.
- Clean: Tryb czyszczenia, w którym uruchamiany jest tylko system mieszania.
- Stop: Zatrzymanie pracy urządzenia.
- Ustawienia twardości: Przytrzymaj przycisk "Hardness+" lub "Hardness-" przez 2 sekundy, aby dostosować twardość lodów. Wyższa wartość oznacza twardsze lody.
- Ustawienia czasu: Przycisk "Time" pozwala ustawić czas cyklu restartu (3-9 minut).
Przygotowanie mieszanki lodowej
Mieszankę należy przygotować zgodnie z instrukcją na opakowaniu produktu (zazwyczaj 1 kg proszku na 2,5-3 kg wody). Po wymieszaniu odstawić na 15 minut, a następnie wlać do cylindrów na górze maszyny. Należy upewnić się, że mieszanka nie zawiera grudek, aby nie blokować przepływu.
Konserwacja i czyszczenie
Codzienne czyszczenie jest niezbędne dla zachowania higieny i trwałości urządzenia:
- Uruchom tryb "Clean" z roztworem dezynfekującym na 5 minut, następnie opróżnij cylindry.
- Przepłucz cylindry czystą wodą 2-3 razy.
- Wyłącz zasilanie, zdemontuj elementy (zawory, tłoki, wałki mieszające) i umyj je dokładnie.

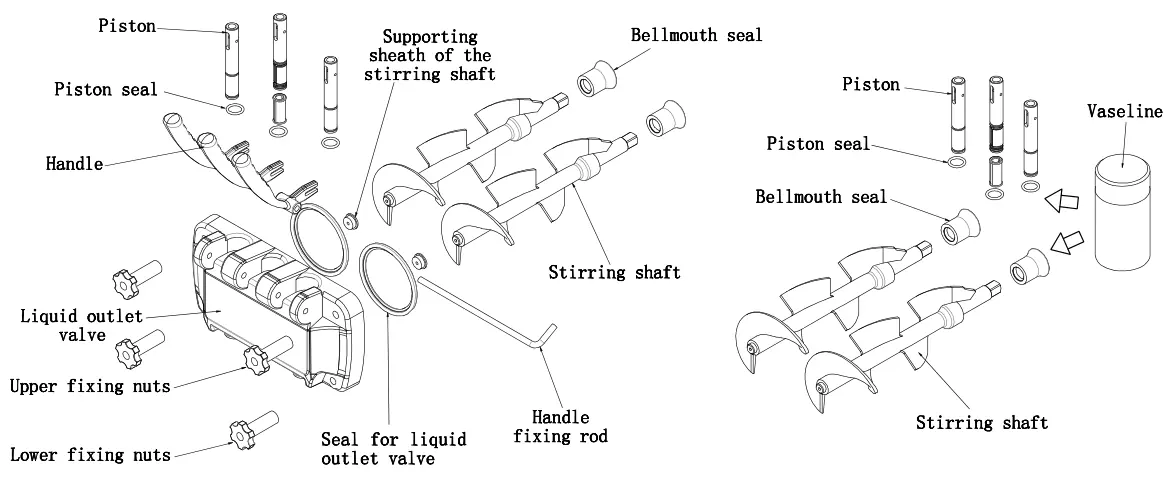

- Podczas montażu nałóż jadalną wazelinę na uszczelki i wałki mieszające zgodnie z diagramem w instrukcji.
- Regularnie (co 3 miesiące, w trudnych warunkach co miesiąc) czyść skraplacz z kurzu.
Rozwiązywanie problemów
W przypadku problemów takich jak "Maszyna nie startuje", "Lody są zbyt miękkie" lub "Wyciek mieszanki", należy sprawdzić połączenia elektryczne, naciąg paska napędowego, czystość cylindrów oraz poprawność proporcji mieszanki. W przypadku błędów na wyświetlaczu (np. "JJ", "UH", "UL", "Cb"), sprawdź napięcie zasilania lub stan przełączników zgodnie z tabelą usterek.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Maszyna nie uruchamia się
Sprawdź, czy włącznik zasilania jest w pozycji ON, sprawdź połączenie przewodu zasilającego oraz czy nie zadziałało zabezpieczenie obwodu.
Lody są zbyt miękkie
Sprawdź proporcje mieszanki, ustawienia twardości, naciąg paska lub czy napięcie zasilania jest stabilne.
Wyciek mieszanki
Sprawdź szczelność zaworu wylotowego, uszczelki tłoka oraz uszczelki kielichowe. Wymień uszkodzone elementy.
Błąd "JJ" (alarm prądowy)
Sprawdź naciąg paska, stan silnika mieszadła oraz kondensator.
Przed użyciem
- Sprawdź, czy napięcie zasilania jest zgodne z tabliczką znamionową (100-120V).
- Upewnij się, że gniazdko posiada sprawne uziemienie.
- Odczekaj 4 godziny po transporcie przed włączeniem urządzenia.
- Sprawdź, czy temperatura otoczenia mieści się w zakresie 5-40°C.
- Upewnij się, że wylot powietrza nie jest zasłonięty (min. 1m odstępu).
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Napięcie zasilania
- 100-120V (wymagane stabilne zasilanie).
- Temperatura otoczenia
- 5-40°C (wpływa na wydajność chłodzenia).
- Temperatura mieszanki
- 2-35°C.
Ilustracje i schematy

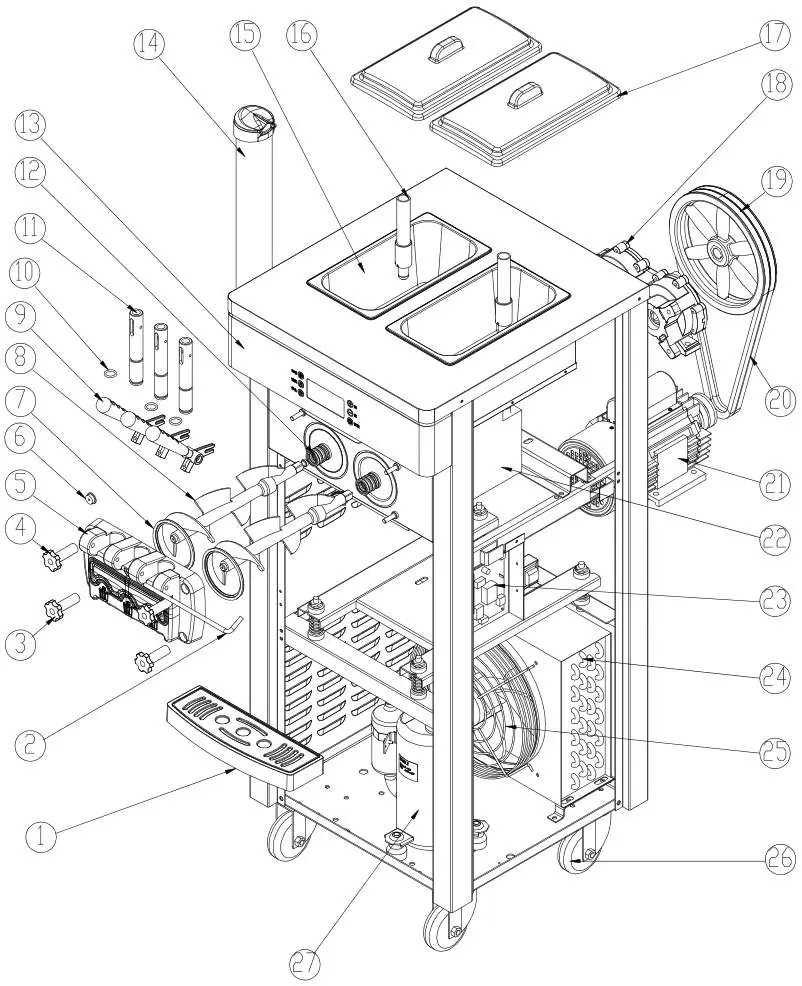

- Schemat budowy (str. 4) pokazuje numerację części, takich jak zawory, tłoki, wałki mieszające i silnik.

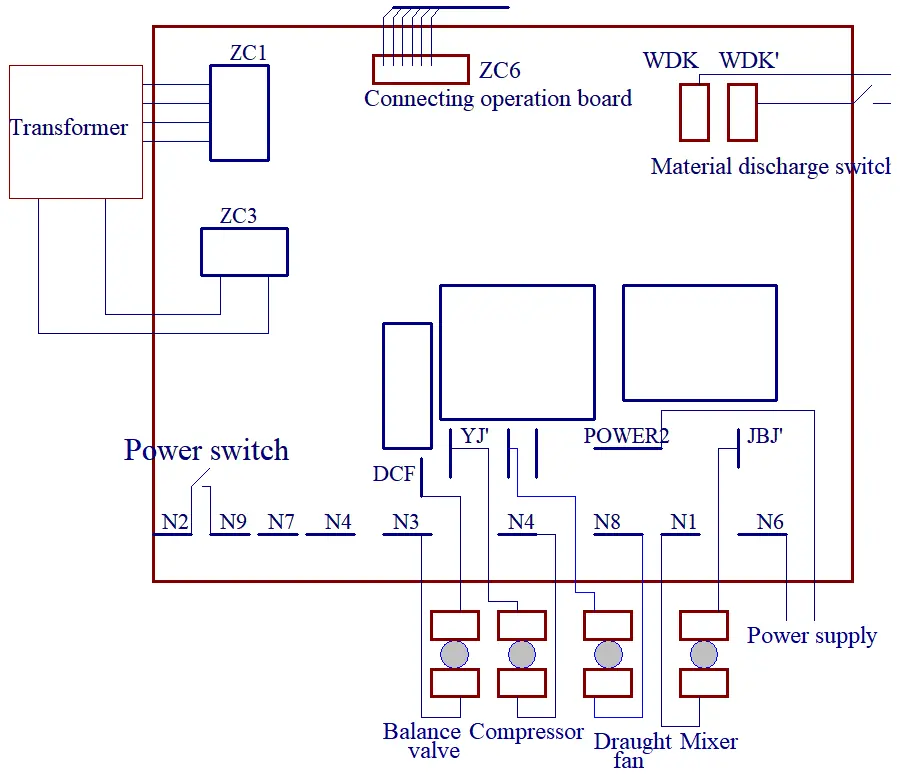

- Schemat elektryczny (str. 13) przedstawia połączenia płyty sterującej, sprężarki i wentylatora.
Zgodność modelu
- Urządzenie wymaga profesjonalnej konserwacji paska napędowego.
- Używaj tylko jadalnej wazeliny do smarowania uszczelek.
