Instrukcja obsługi wózka schodowego VEVOR 2243B
Pobierz instrukcję obsługi wózka schodowego VEVOR 2243B. Dowiedz się, jak złożyć wózek, jakie są limity obciążenia oraz jak dbać o konserwację urządzenia.
Źródłowy PDF: English · opis: polski
Szybkie odpowiedzi z instrukcji
Szybka odpowiedź
- Wózek schodowy VEVOR 2243B służy do transportu ładunków. Maksymalne obciążenie wynosi 350 kg na płaskim terenie i 150 kg podczas wchodzenia po schodach. str. 3
Najważniejsze czynności
- Montaż wózka str. 5, 6
Pierwsze uruchomienie
- Złóż wózek zgodnie z instrukcją montażu, upewniając się, że wszystkie śruby i zawleczki są zabezpieczone. str. 5, 6
Pokaż 4 kolejne odpowiedzi Pokaż mniej
Problemy i rozwiązania
Koła nie obracają się płynnie
Nasmaruj części obrotowe olejem.
str. 8Konserwacja i reset
- Unikaj długotrwałej ekspozycji na słońce i składaj wózek, gdy nie jest używany. str. 8
Dane techniczne
| Parametr | Wartość | Znaczenie | Strony |
|---|---|---|---|
| Maksymalne obciążenie (płaskie podłoże) | 350 kg | Limit wagi na płaskim terenie | str. 3 |
| Maksymalne obciążenie (schody) | 150 kg | Limit wagi na schodach | str. 3 |
Gdzie szukać w PDF
- Bezpieczeństwo i parametry str. 3
Spis treści
Obrazy z instrukcji
Kliknij obraz, aby powiększyćNajważniejsze informacje
Wózek schodowy VEVOR 2243B to urządzenie przeznaczone do transportu ładunków. Instrukcja zawiera szczegółowe wytyczne dotyczące montażu, bezpiecznego użytkowania oraz konserwacji. Przed przystąpieniem do pracy należy zapoznać się z limitami obciążenia, aby uniknąć uszkodzenia sprzętu lub wypadku.
Bezpieczeństwo
- Nie umieszczaj wózka w pobliżu materiałów łatwopalnych.
- Zabrania się przewożenia ludzi na wózku w jakichkolwiek warunkach.
- Zachowaj szczególną ostrożność podczas wchodzenia i schodzenia ze schodów.
- Bezwzględnie przestrzegaj limitów obciążenia – przeciążanie jest zabronione.
- Nie poruszaj się zbyt szybko w miejscach z nierównościami lub dziurami w podłożu.
Dane techniczne
- Maksymalne obciążenie (płaskie podłoże): 770 lbs / 350 kg
- Maksymalne obciążenie (schody): 330 lbs / 150 kg
- Materiał: Stop aluminium, stal, plastik
Elementy zestawu

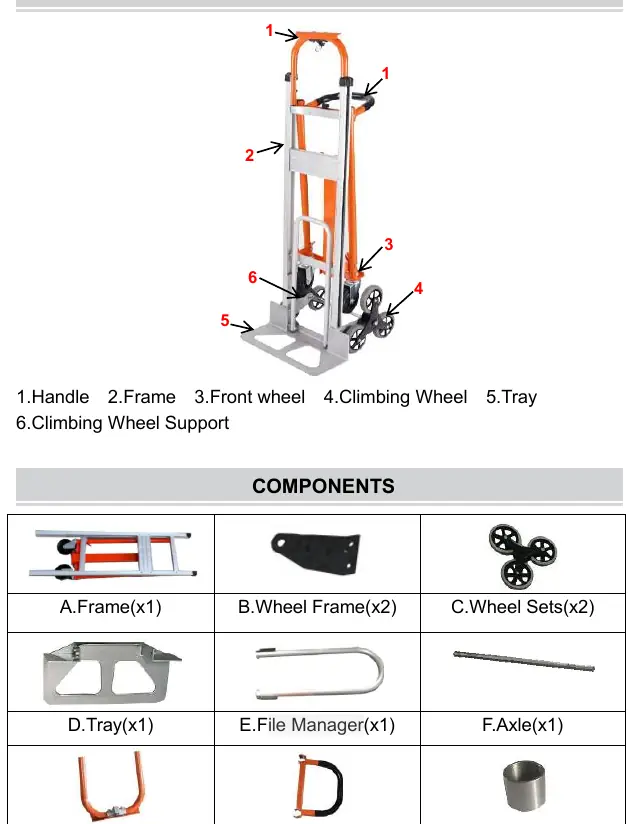

W skład zestawu wchodzą m.in.: rama główna, rama kół, zestawy kół, taca, uchwyty, oś, śruby (M8, M6), nakrętki, zawleczki oraz narzędzia montażowe.
Montaż
- Rama i taca: Włóż tacę (D) do ramy głównej. Umieść element (E) wewnątrz tacy (D). Wyrównaj otwory, włóż wsporniki (B) i zabezpiecz śrubami (L) oraz nakrętkami (N).
- Koła: Włóż oś (F) w ramę kół i zabezpiecz zawleczkami (K). Zamontuj części (K, J, C) po obu stronach w odpowiedniej kolejności, pamiętając o zagięciu zawleczek.

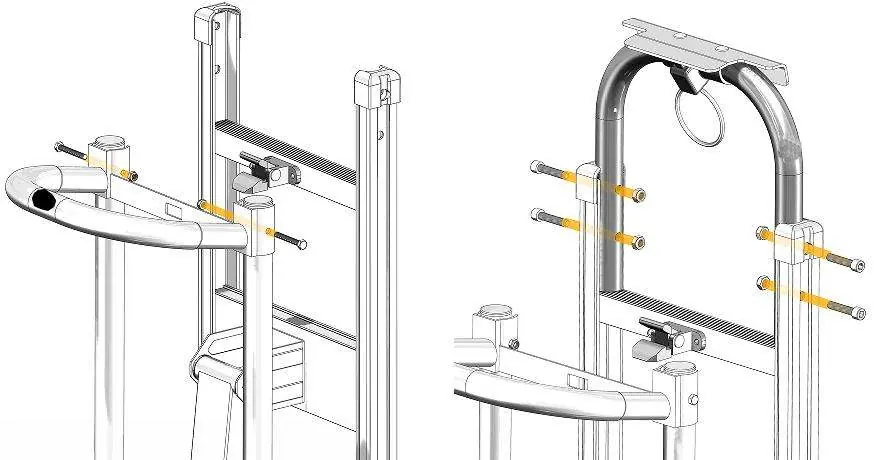

- Uchwyty: Zamontuj uchwyty (G i H) do ramy, wkładając śruby po obu stronach i dokręcając nakrętkami.
Obsługa i składanie
Wózek posiada funkcję składania:

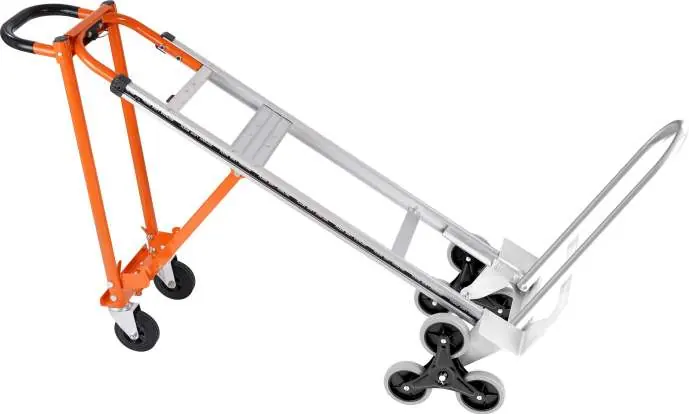

- Aby złożyć wózek, wciśnij ramę pomocniczą w ramę główną, aż zatrzask sprężynowy się zablokuje. Upewnij się, że dolny metalowy hak jest poprawnie zaczepiony.
- Jeśli przewozisz bardzo długie przedmioty, możesz rozłożyć dodatkową, składaną płytę (nose plate).
- Wózek można ustawić w pozycji prostopadłej, przesuwając wypustkę na uchwycie w kształcie litery U do gniazda w kształcie litery Y u podstawy ramy pomocniczej.
Konserwacja i rozwiązywanie problemów
Aby utrzymać wózek w dobrym stanie:
- Unikaj długotrwałej ekspozycji na słońce, aby zapobiec starzeniu się materiałów.
- Składaj wózek, gdy nie jest używany przez dłuższy czas.
- Nie pozwalaj dzieciom bawić się wózkiem.
- Problem: Koła nie obracają się płynnie. Rozwiązanie: Nasmaruj części obrotowe olejem.
Informacje o producencie
VEVOR
Praktyczna pomoc
Typowe problemy
Koła nie obracają się płynnie
Nasmaruj części obrotowe olejem.
Przed użyciem
- Sprawdź, czy wózek nie jest przeciążony (max 350 kg na płaskim, 150 kg na schodach).
- Upewnij się, że mechanizm składania jest poprawnie zablokowany.
- Sprawdź, czy wszystkie śruby i nakrętki są dokręcone.
- Upewnij się, że zawleczki przy kołach są poprawnie zagięte.
Pokaż więcej Pokaż mniej
Parametry w praktyce
- Maksymalne obciążenie (płaskie podłoże)
- 350 kg - limit wagi przy transporcie na płaskim terenie.
- Maksymalne obciążenie (schody)
- 150 kg - limit wagi przy transporcie po schodach.
Ilustracje i schematy
- Wózek posiada składaną konstrukcję z mechanizmem blokującym.
- Koła wspinaczkowe wymagają poprawnego montażu osi i zawleczek.
Zgodność modelu
- Produkt przeznaczony wyłącznie do transportu towarów, nie przewozić ludzi.
