Zestaw serwisowy Danfoss 027H7191 – Instrukcja montażu

Opis produktu

Zestaw serwisowy o numerze katalogowym 027H7191 jest przeznaczony do konserwacji i napraw zaworów Danfoss serii ICS, ICM oraz ICLX w rozmiarze 100. Zestaw zawiera komplet uszczelek oraz elementów uszczelniających niezbędnych do przywrócenia pełnej sprawności technicznej urządzenia.

Zawartość zestawu

Zestaw składa się z precyzyjnie dobranych komponentów, które różnią się materiałem wykonania (włókno lub aluminium) oraz wymiarami. Poniżej przedstawiono kluczowe elementy wchodzące w skład zestawu:

• Uszczelki z włókna: Zestaw zawiera uszczelki o różnych średnicach, w tym elementy o średnicach 32,5 mm, 150 mm, 88 mm, 150 mm oraz 39 mm.
• Uszczelki aluminiowe: Elementy uszczelniające wykonane z aluminium o średnicach 18 mm oraz 22 mm.
• Pozostałe elementy: Zestaw zawiera również uszczelki o średnicach 9 mm, 133 mm, 114 mm oraz 142 mm, zapewniające szczelność w różnych punktach montażowych zaworu.

Instrukcja montażu

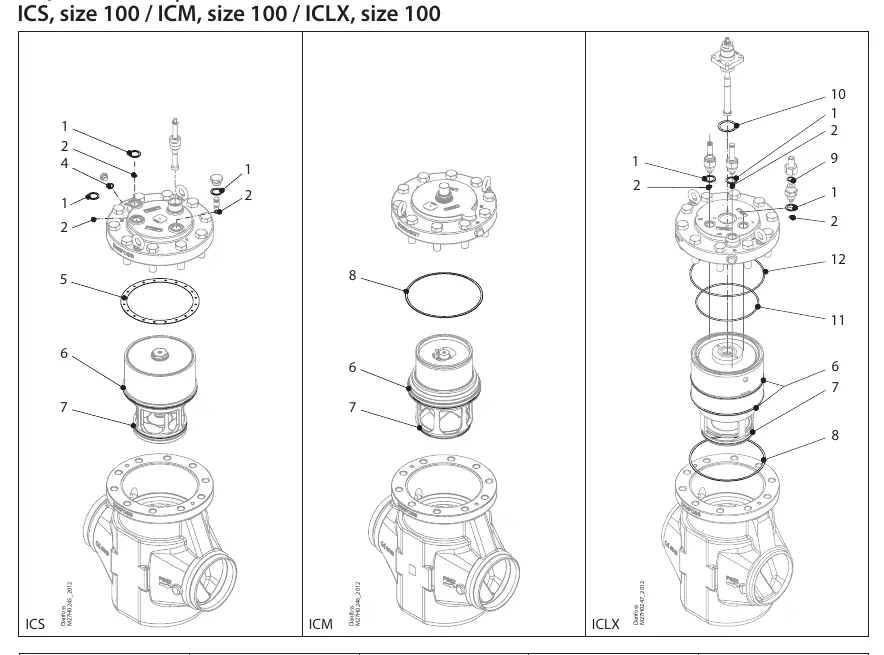

Montaż zestawu serwisowego powinien być przeprowadzany przez wykwalifikowany personel techniczny. Przed przystąpieniem do prac należy upewnić się, że zawór jest odizolowany od ciśnienia oraz temperatury roboczej. Proces wymiany części obejmuje demontaż pokrywy zaworu, usunięcie zużytych uszczelek i zastąpienie ich nowymi elementami z zestawu zgodnie z załączonymi schematami dla poszczególnych typów zaworów (ICS, ICM, ICLX).

Bezpieczeństwo i konserwacja

Podczas prac serwisowych należy zachować szczególną ostrożność. Używaj wyłącznie oryginalnych części zamiennych Danfoss, aby zapewnić bezpieczeństwo eksploatacji i zgodność z parametrami technicznymi urządzenia. Po zakończeniu montażu zaleca się przeprowadzenie próby szczelności układu przed ponownym uruchomieniem instalacji. Regularna konserwacja z użyciem oryginalnych zestawów serwisowych znacząco wydłuża żywotność zaworów i zapobiega nieplanowanym przestojom.

Utylizacja

Zużyte elementy uszczelniające należy utylizować zgodnie z lokalnymi przepisami dotyczącymi ochrony środowiska i gospodarki odpadami przemysłowymi.
